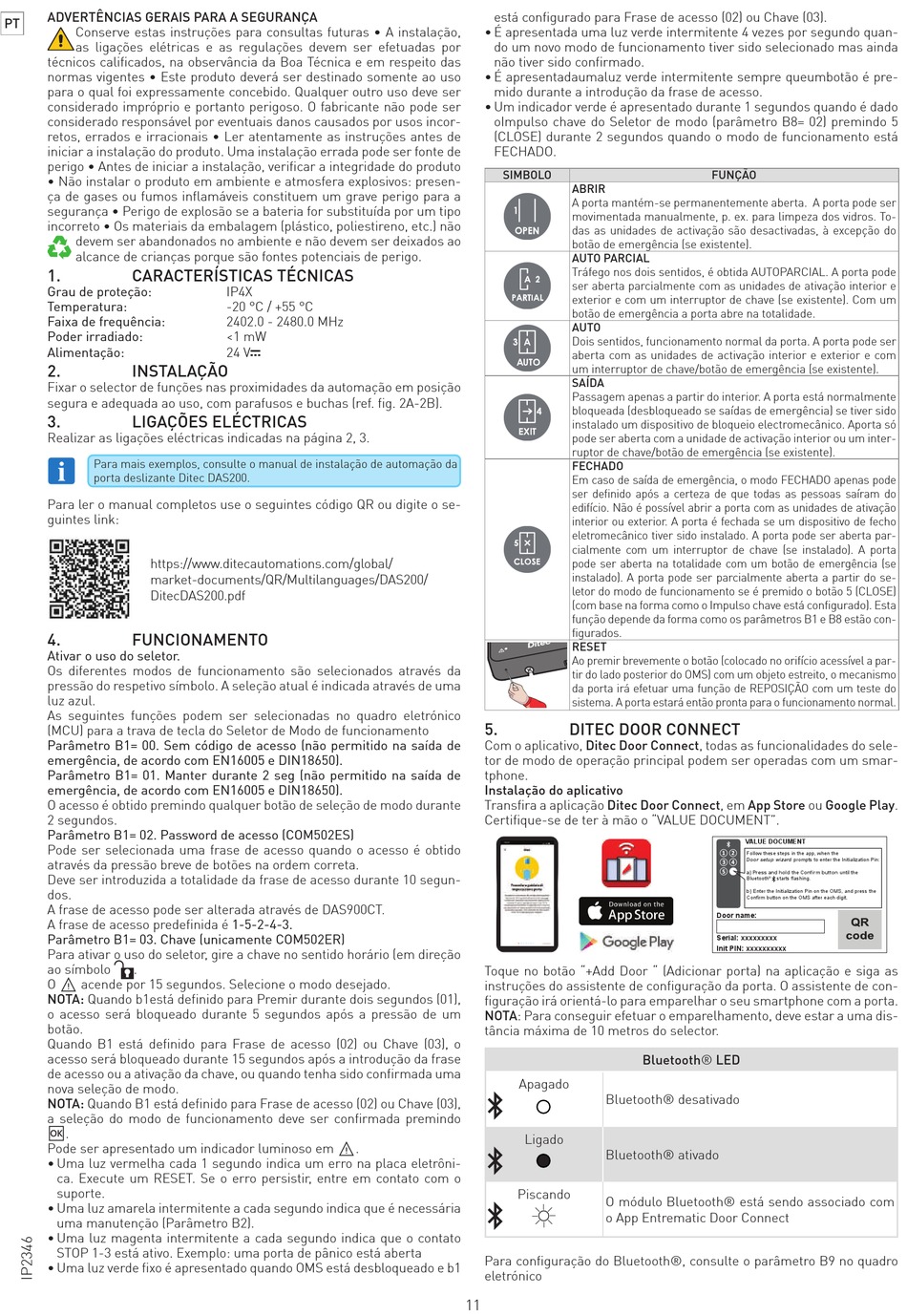

DITEC COM502ES Montageanleitung Seite 11

ADVERTÊNCIAS GERAIS PARA A SEGURANÇA
PT
Conserve estas instruções para consultas futuras • A instalação,
as ligações elétricas e as regulações devem ser efetuadas por
técnicos calificados, na observância da Boa Técnica e em respeito das
normas vigentes • Este produto deverá ser destinado somente ao uso
para o qual foi expressamente concebido. Qualquer outro uso deve ser
considerado impróprio e portanto perigoso. O fabricante não pode ser
considerado responsável por eventuais danos causados por usos incor-
retos, errados e irracionais • Ler atentamente as instruções antes de
iniciar a instalação do produto. Uma instalação errada pode ser fonte de
perigo • Antes de iniciar a instalação, verificar a integridade do produto
• Não instalar o produto em ambiente e atmosfera explosivos: presen-
ça de gases ou fumos inflamáveis constituem um grave perigo para a
segurança • Perigo de explosão se a bateria for substituída por um tipo
incorreto • Os materiais da embalagem (plástico, poliestireno, etc.) não
devem ser abandonados no ambiente e não devem ser deixados ao
alcance de crianças porque são fontes potenciais de perigo.
1. CARACTERÍSTICAS TÉCNICAS
Grau de proteção:
Temperatura:
Faixa de frequência:
Poder irradiado:
Alimentação:
2. INSTALAÇÃO
Fixar o selector de funções nas proximidades da automação em posição
segura e adequada ao uso, com parafusos e buchas (ref. fig. 2A-2B).
3. LIGAÇÕES ELÉCTRICAS
Realizar as ligações eléctricas indicadas na página 2, 3.
Para mais exemplos, consulte o manual de instalação de automação da
porta deslizante Ditec DAS200.
Para ler o manual completos use o seguintes código QR ou digite o se-
guintes link:
https://www.ditecautomations.com/global/
market-documents/QR/Multilanguages/DAS200/
DitecDAS200.pdf
4. FUNCIONAMENTO
Ativar o uso do seletor.
Os diferentes modos de funcionamento são selecionados através da
pressão do respetivo símbolo. A seleção atual é indicada através de uma
luz azul.
As seguintes funções podem ser selecionadas no quadro eletrónico
(MCU) para a trava de tecla do Seletor de Modo de funcionamento
Parâmetro B1= 00. Sem código de acesso (não permitido na saída de
emergência, de acordo com EN16005 e DIN18650).
Parâmetro B1= 01. Manter durante 2 seg (não permitido na saída de
emergência, de acordo com EN16005 e DIN18650).
O acesso é obtido premindo qualquer botão de seleção de modo durante
2 segundos.
Parâmetro B1= 02. Password de acesso (COM502ES)
Pode ser selecionada uma frase de acesso quando o acesso é obtido
através da pressão breve de botões na ordem correta.
Deve ser introduzida a totalidade da frase de acesso durante 10 segun-
dos.
A frase de acesso pode ser alterada através de DAS900CT.
A frase de acesso predefinida é 1-5-2-4-3.
Parâmetro B1= 03. Chave (unicamente COM502ER)
Para ativar o uso do seletor, gire a chave no sentido horário (em direção
ao símbolo .
O ⚠ acende por 15 segundos. Selecione o modo desejado.
NOTA: Quando b1está definido para Premir durante dois segundos (01),
o acesso será bloqueado durante 5 segundos após a pressão de um
botão.
Quando B1 está definido para Frase de acesso (02) ou Chave (03), o
acesso será bloqueado durante 15 segundos após a introdução da frase
de acesso ou a ativação da chave, ou quando tenha sido confirmada uma
nova seleção de modo.
NOTA: Quando B1 está definido para Frase de acesso (02) ou Chave (03),
a seleção do modo de funcionamento deve ser confirmada premindo
��.
Pode ser apresentado um indicador luminoso em ⚠.
• Uma luz vermelha cada 1 segundo indica um erro na placa eletrôni-
ca. Execute um RESET. Se o erro persistir, entre em contato com o
suporte.
• Uma luz amarela intermitente a cada segundo indica que é necessária
uma manutenção (Parâmetro B2).
• Uma luz magenta intermitente a cada segundo indica que o contato
STOP 1-3 está ativo. Exemplo: uma porta de pânico está aberta
• Uma luz verde fixo é apresentado quando OMS está desbloqueado e b1
IP4X
-20 °C / +55 °C
2402.0 - 2480.0 MHz
<1 mW
24 V
está configurado para Frase de acesso (02) ou Chave (03).
• É apresentada uma luz verde intermitente 4 vezes por segundo quan-
do um novo modo de funcionamento tiver sido selecionado mas ainda
não tiver sido confirmado.
• É apresentadaumaluz verde intermitente sempre queumbotão é pre-
mido durante a introdução da frase de acesso.
• Um indicador verde é apresentado durante 1 segundos quando é dado
oImpulso chave do Seletor de modo (parâmetro B8= 02) premindo 5
(CLOSE) durante 2 segundos quando o modo de funcionamento está
FECHADO.
SIMBOLO
ABRIR
A porta mantém-se permanentemente aberta. A porta pode ser
movimentada manualmente, p. ex. para limpeza dos vidros. To-
das as unidades de activação são desactivadas, à excepção do
botão de emergência (se existente).
AUTO PARCIAL
Tráfego nos dois sentidos, é obtida AUTOPARCIAL. A porta pode
ser aberta parcialmente com as unidades de ativação interior e
exterior e com um interruptor de chave (se existente). Com um
botão de emergência a porta abre na totalidade.
AUTO
Dois sentidos, funcionamento normal da porta. A porta pode ser
aberta com as unidades de activação interior e exterior e com
um interruptor de chave/botão de emergência (se existente).
SAÍDA
Passagem apenas a partir do interior. A porta está normalmente
bloqueada (desbloqueado se saídas de emergência) se tiver sido
instalado um dispositivo de bloqueio electromecânico. Aporta só
pode ser aberta com a unidade de activação interior ou um inter-
ruptor de chave/botão de emergência (se existente).
FECHADO
Em caso de saída de emergência, o modo FECHADO apenas pode
ser definido após a certeza de que todas as pessoas saíram do
edifício. Não é possível abrir a porta com as unidades de ativação
interior ou exterior. A porta é fechada se um dispositivo de fecho
eletromecânico tiver sido instalado. A porta pode ser aberta par-
cialmente com um interruptor de chave (se instalado). A porta
pode ser aberta na totalidade com um botão de emergência (se
instalado). A porta pode ser parcialmente aberta a partir do se-
letor do modo de funcionamento se é premido o botão 5 (CLOSE)
(com base na forma como o Impulso chave está configurado). Esta
função depende da forma como os parâmetros B1 e B8 estão con-
figurados.
RESET
Ao premir brevemente o botão (colocado no orifício acessível a par-
tir do lado posterior do OMS) com um objeto estreito, o mecanismo
da porta irá efetuar uma função de REPOSIÇÃO com um teste do
sistema. A porta estará então pronta para o funcionamento normal.
5. DITEC DOOR CONNECT
Com o aplicativo, Ditec Door Connect, todas as funcionalidades do sele-
tor de modo de operação principal podem ser operadas com um smar-
tphone.
Instalação do aplicativo
Transfira a aplicação Ditec Door Connect, em App Store ou Google Play.
Certifique-se de ter à mão o "VALUE DOCUMENT".
Toque no botão "+Add Door " (Adicionar porta) na aplicação e siga as
instruções do assistente de configuração da porta. O assistente de con-
figuração irá orientá-lo para emparelhar o seu smartphone com a porta.
NOTA: Para conseguir efetuar o emparelhamento, deve estar a uma dis-
tância máxima de 10 metros do selector.
Apagado
Bluetooth® desativado
Ligado
Bluetooth® ativado
Piscando
O módulo Bluetooth® está sendo associado com
o App Entrematic Door Connect
Para configuração do Bluetooth®, consulte o parâmetro B9 no quadro
eletrónico
11
FUNÇÃO
Bluetooth® LED
