Montieren des Spannsystems und Einsetzen der TCI-Spannschalen

Das Spannsystem besteht aus einer zweiteiligen Halterung (rot und blau) und einem dem zu schweißenden
Rohrdurchmesser entsprechenden Satz Spannschalen.
• Die Halterung (Abb. 5.5 - Index 1) auf das Elektroden-Zahnkranzmodul (Abb. 5.5 - Index 2) auf-
stecken. Die Nocken zum Einhaken (Abb. 5.5 - Index 3) und der Verschluss des Griffstückes
(Abb. 5.5 - Index 4) müssen sich auf der gleichen Seite der Zange befi nden.
• Die Halterung durch Verriegeln des Verschlusses auf dem Griffstück befestigen
(Abb. 5.5 - Index 5).
• Die Spannschalen (Abb. 5.5 - Index 6) einsetzen. Da sie von unsymmetrischer Gestalt sind,
müssen sie so positioniert werden, dass die entsprechenden Markierungen übereinstimmen. Die
Ausnehmung an der Spannschale (Abb. 5.5 - Index 7) muss sich auf der gleichen Seite befi nden
wie das Scharnier der Halterung. Die Spannschalen durch Anziehen der Zylinderschrauben mit
Innensechskant (Abb. 5.5 - Index 8) befestigen.
1
2

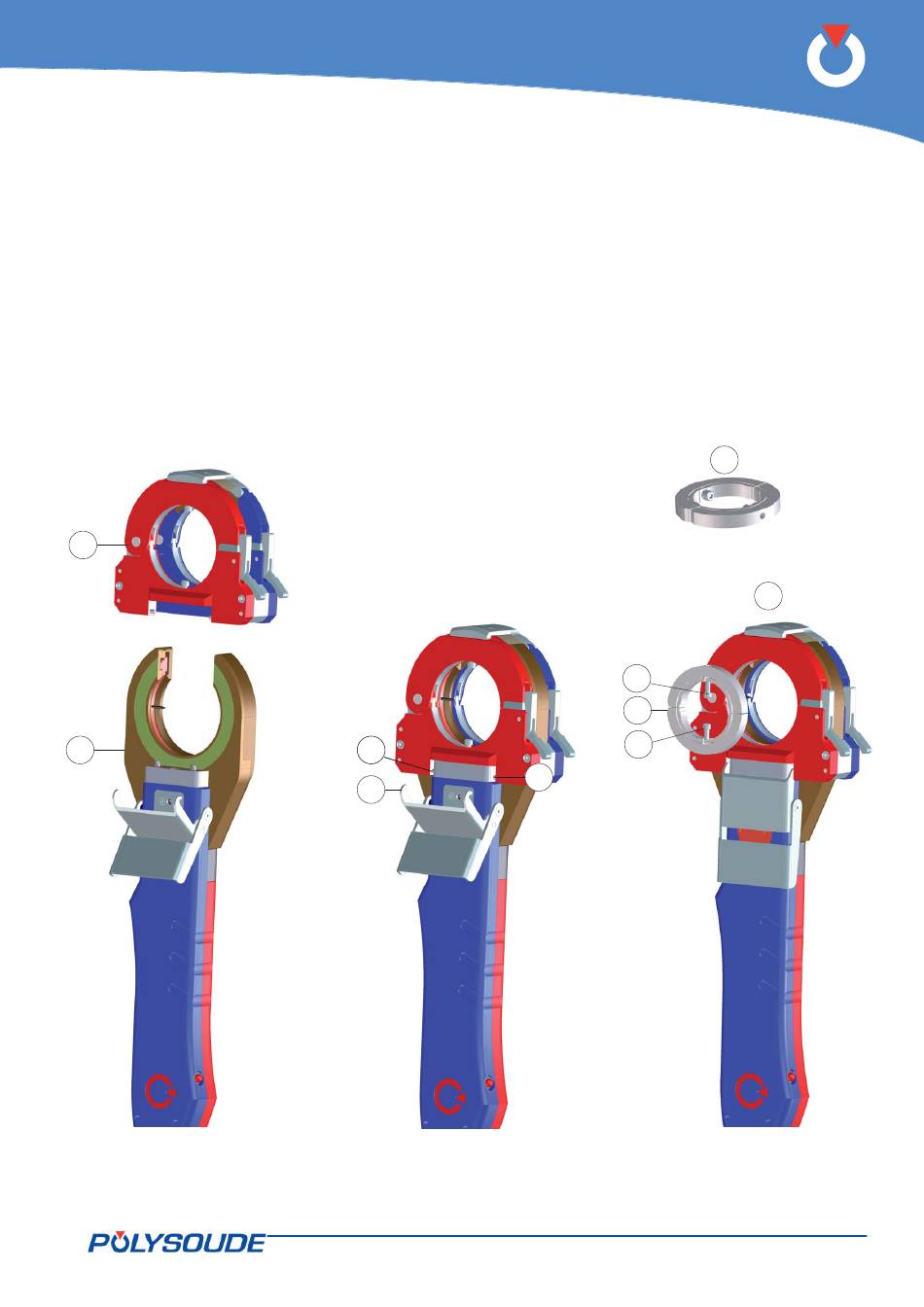

Abb. 5.5 - Montieren des Spannsystems und Einsetzen der TCI-Spannschalen

THE ART OF WELDING
3
3
4
PN-0911120 Rev.1
UHP-2
6
5
8
7
8
