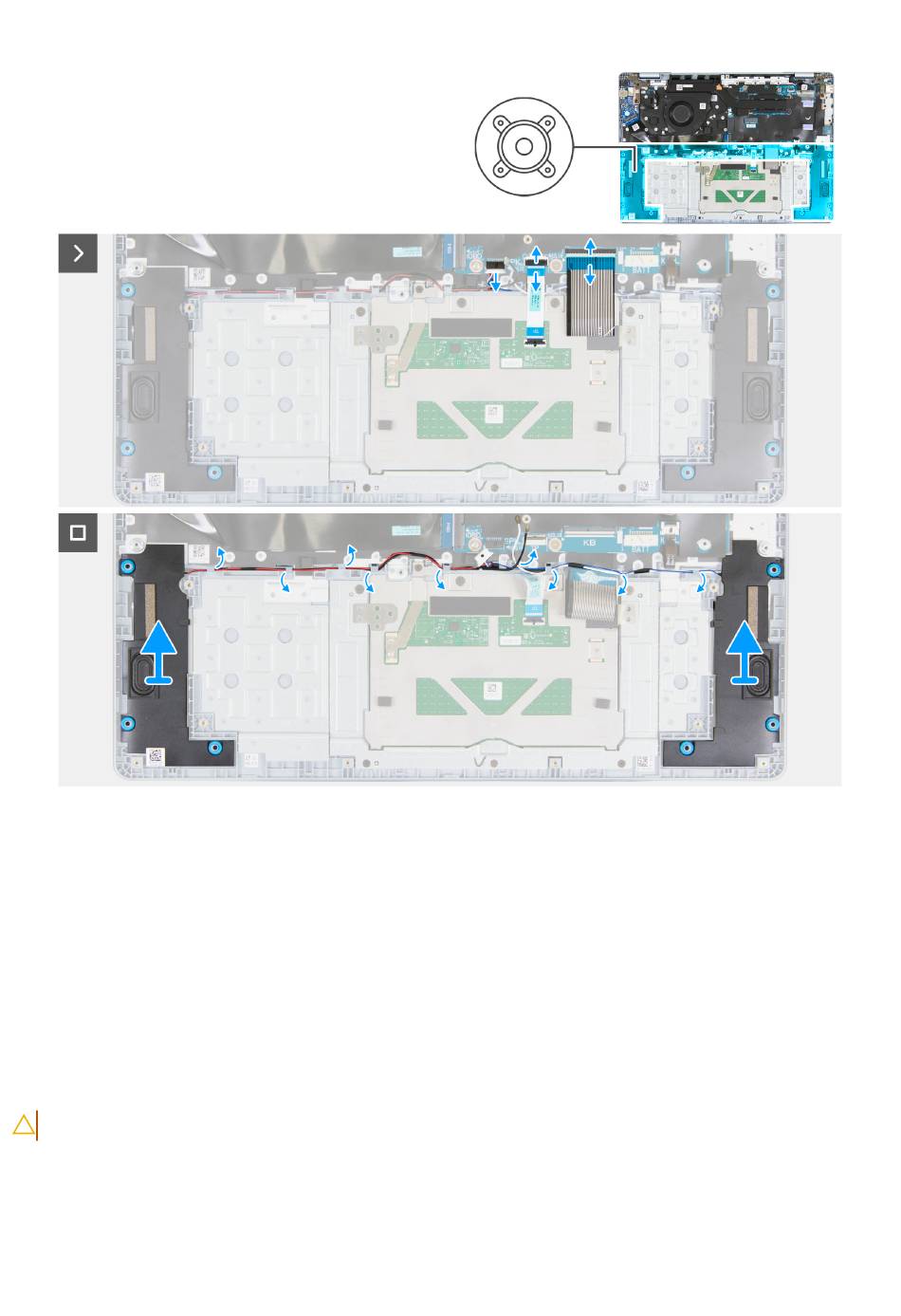

Abbildung 43. Entfernen der Lautsprecher
Schritte
1. Heben Sie die Verriegelung an und trennen Sie das Tastaturkabel vom Anschluss (KB) auf der Hauptplatine.
2. Entfernen Sie das Tastaturkabel vom Lautsprecher- und Wireless-Antennenkabel.
3. Trennen Sie das Lautsprecherkabel vom Anschluss (SPK) auf der Systemplatine.
4. Heben Sie die Verriegelung an und trennen Sie das Touchpadkabel vom Anschluss (TP) auf der Hauptplatine.
5. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.
6. Entfernen Sie die Wireless-Antennenkabel aus den Kabelführungen auf der Handauflagen- und Tastaturbaugruppe.
7. Heben Sie die Lautsprecherbaugruppe zusammen mit den Kabeln von der Handballenauflagen- und Tastaturbaugruppe ab.
Installieren der Lautsprecher
VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
