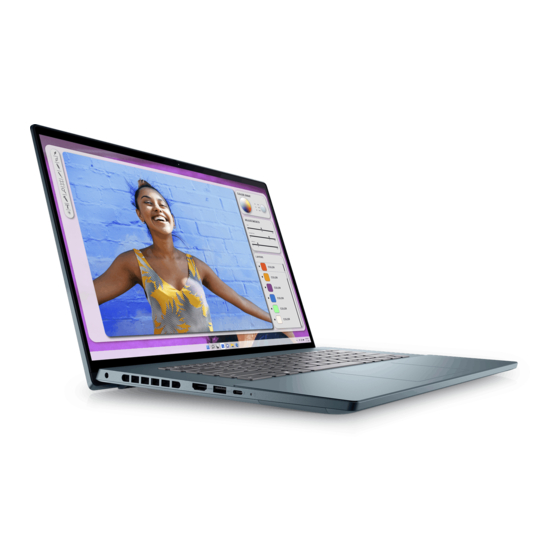

Dell Inspiron 16 Plus 7620 Servicehandbuch
Nvidia geforce rtx 3060
Vorschau ausblenden
Andere Handbücher für Inspiron 16 Plus 7620:
- Einrichtung und technische daten (26 Seiten)
Verwandte Anleitungen für Dell Inspiron 16 Plus 7620
Inhaltszusammenfassung für Dell Inspiron 16 Plus 7620
- Seite 1 Inspiron 16 Plus 7620 Servicehandbuch – NVIDIA GeForce RTX 3060 Vorschriftenmodell: P117F Vorschriftentyp: P117F003/P117F004 April 2022 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Identifizieren des korrekten Handbuchs für Ihren Inspiron 16 Plus 7620.........5 Kapitel 2: Arbeiten an Komponenten im Inneren des Computers............6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................6 Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 Kapitel 3: Entfernen und Einbauen von Komponenten............... - Seite 4 Aktualisieren des BIOS unter Verwendung des USB-Laufwerks in Windows............65 Aktualisieren des BIOS über das einmalige F12-Startmenü..................65 Kapitel 6: Fehlerbehebung......................67 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................67 Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers....67 Systemdiagnoseanzeigen..............................68 SupportAssist | Integrierte Diagnose..........................69 Wiederherstellen des Betriebssystems..........................69 Ein- und Ausschalten des WLAN............................70...
-
Seite 5: Kapitel 1: Identifizieren Des Korrekten Handbuchs Für Ihren Inspiron 16 Plus 7620
Identifizieren des korrekten Handbuchs für Ihren Inspiron 16 Plus 7620 Das interne Layout der Komponenten und das Design der Systemplatine Ihres Inspiron 16 Plus 7620 unterscheiden sich je nach bestellter Grafikkarten-Konfiguration. In diesem Thema erfahren Sie, ob Sie sich beim Entfernen oder Installieren von Komponenten auf Ihrem Computer auf das richtige Handbuch beziehen. -
Seite 6: Kapitel 2: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 7: Erklärung Zur Strahlungsexposition
Stellen Sie sicher, dass der Computer heruntergefahren und der Netzadapter getrennt ist. a. Halten Sie die <B>-Taste auf der Tastatur gedrückt und drücken Sie dann den Netzschalter 3 Sekunden lang oder bis das Dell Logo auf dem Bildschirm angezeigt wird. -
Seite 8: Komponenten Eines Esd-Service-Kits
● Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind. Das DIMM erhält einen elektrostatischen Schock, aber die Ablaufverfolgung erfolgt nur langsam, sodass nicht sofort ausgehende Symptome im Bezug auf die Beschädigung erzeugt werden. -
Seite 9: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 10: Kapitel 3: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●... -
Seite 11: Hauptkomponenten Des Inspiron 16 Plus 7620
Menge Abbildung Schraube Systemplatine M2x3 USB-Typ-C-Halterung M2x5 Netzschalter mit M2x1.8 Fingerabdruckleser Betriebsschalterplatine M2x3 Netzadapteranschluss M2.5x5 Bildschirmscharniere M2.5x5 Hauptkomponenten des Inspiron 16 Plus 7620 Die folgende Abbildung zeigt die wichtigsten Komponenten des Inspiron 16 Plus 7620. Entfernen und Einbauen von Komponenten... - Seite 12 1. Bodenabdeckung 2. Netzadapteranschluss 3. Lautsprechermodul (Hochtöner) 4. Speichermodul 5. Rechter Lüfter 6. Systemplatine 7. Akku 8. Lautsprechermodul (Woofer) 9. Handballenstützen- und Tastaturbaugruppe 10. Bildschirmbaugruppe 11. Wireless-Karte 12. M.2-2280-Solid-State-Laufwerk 13. M.2-2230-Solid-State-Laufwerk 14. Temperaturmodul 15. Linker Lüfter Entfernen und Einbauen von Komponenten...
-
Seite 13: Bodenabdeckung
16. Fingerabdruck-Modul 17. Netzteilplatine ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Bodenabdeckung... -
Seite 14: Anbringen Der Bodenabdeckung
Schritte 1. Entfernen Sie die sieben Schrauben (M2x4), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Lösen Sie die zwei unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe. 3. Lösen Sie die Bodenabdeckung unter Verwendung eines Stifts aus Kunststoff und beginnen Sie dabei links oben und arbeiten Sie sich entlang der Seiten vor, um die Bodenabdeckung zu öffnen. - Seite 15 Entfernen und Einbauen von Komponenten...
-
Seite 16: Speichermodul
Schritte 1. Stellen Sie sicher, dass das Batteriekabel an die Systemplatine angeschlossen wurde. 2. Platzieren Sie die Bodenabdeckung auf der Handballenstützen- und Tastaturbaugruppe und lassen Sie sie einrasten. 3. Ziehen Sie die zwei unverlierbaren Schrauben der Bodenabdeckung zur Befestigung der Bodenabdeckung an der Handauflagen- und Tastaturbaugruppe an. -
Seite 17: Einsetzen Des Arbeitsspeichermoduls
Schritte 1. Heben Sie die Schutzfolie an, die das Speichermodul abdeckt. 2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 3. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz auf der Systemplatine heraus. ANMERKUNG: Wenn auf Ihrem Computer zwei Speichermodule installiert sind, wiederholen Sie die Schritte 1 bis 3 für das Speichermodul, das im zweiten Speichersteckplatz installiert ist. - Seite 18 Schritte 1. Heben Sie die Schutzfolie an, die den Speichermodulsteckplatz abdeckt. 2. Richten Sie die Kerbe auf dem Speichermodul an der Kerbe des Speichermodulsteckplatzes auf der Systemplatine aus. 3. Schieben Sie das Speichermodul in den Steckplatz des Speichermoduls auf der Systemplatine. 4.
-
Seite 19: Ssd-Laufwerk
Laufwerk austauschen, ist eine Montagehalterung für das M.2 2230-Solid-State-Laufwerk erforderlich. Wenden Sie sich an den Dell Support, um die Montagehalterung für das M.2 2230-Solid-State-Laufwerk zu erwerben. Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. -
Seite 20: Einbauen Des M.2-2230-Solid-State-Laufwerks
Laufwerk austauschen, ist eine Montagehalterung für das M.2 2230-Solid-State-Laufwerk erforderlich. Wenden Sie sich an den Dell Support, um die Montagehalterung für das M.2 2230-Solid-State-Laufwerk zu erwerben. Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar. -
Seite 21: Entfernen Des M.2-2280-Solid-State-Laufwerks
Laufwerk austauschen, ist eine Montagehalterung für das M.2 2230-Solid-State-Laufwerk erforderlich. Wenden Sie sich an den Dell Support, um die Montagehalterung für das M.2 2230-Solid-State-Laufwerk zu erwerben. Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. -
Seite 22: Einbauen Des M.2-2280-Solid-State-Laufwerks
Laufwerk austauschen, ist eine Montagehalterung für das M.2 2230-Solid-State-Laufwerk erforderlich. Wenden Sie sich an den Dell Support, um die Montagehalterung für das M.2 2230-Solid-State-Laufwerk zu erwerben. Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar. -
Seite 23: Wireless-Karte
Schritte 1. Richten Sie die Kerbe auf dem M.2-2280-Solid-State-Laufwerk an der Lasche am Steckplatz für Solid-State-Laufwerke aus. 2. Schieben Sie das M.2 2280-SSD-Laufwerk in den SSD-Steckplatz. 3. Schieben Sie die M.2-Kühlabdeckung zurück und bringen Sie die Schraube (M2x3) zur Befestigung an der Systemplatine wieder an. Nächste Schritte 1. -
Seite 24: Einbauen Der Wireless-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte. 3. Trennen Sie die Antennenkabel von der Wireless-Karte. 4. Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 25 Schritte 1. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Kartensteckplatz aus und setzen Sie die Wireless-Karte schräg in den Wireless-Kartensteckplatz ein. 2. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte...
-
Seite 26: Akku
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... -
Seite 27: Einsetzen Des Akkus
Schritte 1. Trennen Sie das Batteriekabel von der Systemplatine. 2. Entfernen Sie die fünf Schrauben (M2x3), mit denen die Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die Batterie von der Handballenstützen-Tastatur-Baugruppe. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 28: Lüfter
Schritte 1. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die fünf Schrauben (M2x3) wieder an, mit denen der Akku an der Handauflagen-Tastatur-Baugruppe befestigt wird. 3. Verbinden Sie das Batteriekabel mit der Hauptplatine. Nächste Schritte 1. -
Seite 29: Installieren Des Linken Lüfters
Schritte 1. Ziehen Sie das Kabel des linken Lüfters von der Systemplatine ab. 2. Entfernen Sie die zwei Schrauben (M2x5), mit denen der linke Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie den linken Lüfter aus der Handballenstützen- und Tastaturbaugruppe. Installieren des linken Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 30: Entfernen Des Rechten Lüfters
Schritte 1. Richten Sie die Schraubenbohrungen des linken Lüfters an den Schraubenbohrungen in der Handauflagen- und Tastaturbaugruppe aus. 2. Bringen Sie die zwei Schrauben (M2x5) zur Befestigung des linken Lüfters an der Handballenstützen- und Tastaturbaugruppe wieder 3. Verbinden Sie das Kabel des linken Lüfters mit der Systemplatine. Nächste Schritte 1. -
Seite 31: Installieren Des Rechten Lüfters
Schritte 1. Lösen Sie die Schutzfolie, die den rechten Lüfter abdeckt. 2. Lösen Sie die Schutzfolie, die das Kabel des rechten Lüfters abdeckt. 3. Ziehen Sie das Kabel des rechten Lüfters von der Systemplatine ab. 4. Entfernen Sie die zwei Schrauben (M2x5), mit denen der rechte Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist. -
Seite 32: Kühlkörper
Schritte 1. Richten Sie die Schraubenbohrungen im rechten Lüfter an den Schraubenbohrungen in der Handballenstützen-Tastatur-Baugruppe aus. 2. Bringen Sie die zwei Schrauben (M2x5) zur Befestigung des rechten Lüfters an der Handballenstützen- und Tastaturbaugruppe wieder an. 3. Schließen Sie das Kabel des rechten Lüfters an der Systemplatine an. 4. -
Seite 33: Einsetzen Des Kühlkörpers
Schritte 1. Lösen Sie in umgekehrter Reihenfolge (7>6>5>4>3>2>1) die sieben unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. 2. Heben Sie den Kühlkörper von der Systemplatine. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 34: Bildschirmbaugruppe
Schritte 1. Richten Sie die unverlierbaren Schrauben auf dem Kühlkörper an den Schraubenöffnungen auf der Systemplatine aus. 2. Ziehen Sie der Reihe nach die sieben unverlierbaren Schrauben (1>2>3>4>5>6>7) an, mit denen der Kühlkörper an der Systemplatine befestigt ist. Nächste Schritte 1. - Seite 35 Schritte 1. Entfernen Sie die zwei Schrauben (M2.5x5), mit denen das linke Bildschirmscharnier an der Systemplatine befestigt ist. 2. Öffnen Sie das linke Bildschirmscharniere in einem Winkel von 90 Grad. 3. Entfernen Sie die zwei Schrauben (M2,5x5), mit denen das rechte Bildschirmscharnier an der Hauptplatine befestigt ist. 4.
-
Seite 36: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 37: Lautsprecher
3. Schließen Sie das linke Bildschirmscharnier und richten Sie die Schraubenbohrungen des linken Bildschirmscharniers an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 4. Bringen Sie die zwei Schrauben (M2.5x5) zur Befestigung des linken Bildschirmscharniers an der Handballenstützen- und Tastaturbaugruppe wieder an. 5. -
Seite 38: Einbauen Der Lautsprecher (Woofer)
Schritte 1. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Hauptplatine. 2. Ziehen Sie die Klebebänder ab, mit denen die Antennenkabel an der Systemplatine befestigt sind. 3. Ziehen Sie das Klebeband ab, mit dem das Woofer-Lautsprecherkabel an der Systemplatine befestigt ist. 4. - Seite 39 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lautsprecher (Woofer) und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie die Lautsprecher (Woofer) mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt werden. 2.
-
Seite 40: Entfernen Der Lautsprecher (Hochtöner)
2. Bauen Sie den Akku ein. 3. Bringen Sie die Bodenabdeckung 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Lautsprecher (Hochtöner) Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 41: Betriebsschalterplatine
Schritte 1. Platzieren Sie die Lautsprecher (Hochtöner) mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt werden. 2. Verbinden Sie das Hochtöner-Lautsprecherkabel mit der Systemplatine. Nächste Schritte 1. -
Seite 42: Einbauen Der Netzschalterplatine
Schritte 1. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Netzschalterplatine von der Hauptplatine. 2. Entfernen Sie die Schraube (M2x3), mit der die Netzschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die Netzschalterplatine zusammen mit dem zugehörigen Kabel aus der Handballenstützen- und Tastaturbaugruppe. Einbauen der Netzschalterplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 43: Betriebsschalter Mit Optionalem Fingerabdruckleser
Schritte 1. Platzieren Sie die Netzschalterplatine auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen auf der Netzschalterplatine an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die Schraube (M2x3) an, mit der die Netzschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt wird. 4. -
Seite 44: Einbauen Des Netzschalters Mit Optionalem Fingerabdruck-Lesegerät
Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Netzschalters mit optionalem Fingerabdruckleser und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die Schraube (M2x1.8), mit der der Netzschalter mit optionalem Fingerabdruckleser an der Handballenstützen- und Tastaturbaugruppe befestigt ist. -
Seite 45: Systemplatine
Schritte 1. Richten Sie den Netzschalter mit optionalem Fingerabdruckleser aus und setzen Sie ihn auf die Handballenstützen-Tastatur- Baugruppe. 2. Richten Sie die Schraubenbohrung auf dem Netzschalter mit optionalem Fingerabdruckleser auf die Schraubenbohrung auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die Schraube (M2x1.8) zur Befestigung des Netzschalters mit optionalem Fingerabdruckleser an der Handballenstützen- und Tastaturbaugruppe wieder an. - Seite 46 Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. Systemplatine (vorn) Systemplatine (hinten) 1. Anschluss des Lautsprecherkabels (Hochtöner) 2. Bildschirmkabelanschluss 3. Tastaturkabelanschluss 4. Kabelanschluss für Tastaturbeleuchtung 5. Anschluss des Lautsprecherkabels (Woofer) 6. Touchpadkabelanschluss 7. Netzschalter-Kabelanschluss 8. Stromkabelanschluss Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
- Seite 47 Schritte 1. Trennen Sie das Hochtöner-Lautsprecherkabel von der Systemplatine. 2. Lösen Sie das durchsichtige Klebeband vom Anschluss des Bildschirmkabels. 3. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Hauptplatine. 4. Entfernen Sie die zwei Schrauben (M2x5), mit denen die Typ-C-Porthalterung an der Systemplatine befestigt ist. 5.
-
Seite 48: Einbauen Der Systemplatine
10. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Hauptplatine. 11. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Netzschalterplatine von der Hauptplatine. 12. Entfernen Sie die vier Schrauben (M2x3), mit denen die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 13. - Seite 49 1. Anschluss des Lautsprecherkabels (Hochtöner) 2. Bildschirmkabelanschluss 3. Tastaturkabelanschluss 4. Kabelanschluss für Tastaturbeleuchtung 5. Anschluss des Lautsprecherkabels (Woofer) 6. Touchpadkabelanschluss 7. Netzschalter-Kabelanschluss 8. Stromkabelanschluss Die folgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
- Seite 50 Schritte 1. Verbinden Sie das Kabel des Netzadapter-Ports mit der Systemplatine. 2. Befestigen Sie das Klebeband, mit dem der Netzadapter-Port an der Systemplatine befestigt ist. 3. Drehen Sie die Systemplatine vorsichtig um und positionieren Sie sie auf der Handballenstützen- und Tastaturbaugruppe. 4.
-
Seite 51: Netzadapteranschluss
8. Bringen Sie das Klebeband an, mit dem das Bildschirmkabel am Anschluss des Bildschirmkabels befestigt ist. 9. Richten Sie die Schraubenbohrungen der Typ-C-Anschlusshalterung auf die Schraubenbohrungen der Systemplatine aus. 10. Platzieren Sie die Typ-C-Porthalterung auf die Systemplatine. 11. Bringen Sie die zwei Schrauben (M2x5) wieder an, mit denen die Typ-C-Porthalterung an der Systemplatine befestigt wird. 12. -
Seite 52: Einbauen Des Netzadapter-Ports
Schritte 1. Entfernen Sie die zwei Schrauben (M2,5x5), mit denen das rechte Bildschirmscharnier an der Hauptplatine befestigt ist. 2. Öffnen Sie das rechte Bildschirmscharnier in einem Winkel von 90 Grad. 3. Heben Sie den Netzadapteranschluss zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Einbauen des Netzadapter-Ports Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 53: Handballenstützen- Und Tastaturbaugruppe
Schritte 1. Setzen Sie den Netzadapter-Port in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein. 2. Schließen Sie das rechte Bildschirmscharnier und richten Sie die Schraubenbohrungen des rechten Bildschirmscharniers an den Schraubenbohrungen auf der Systemplatine aus. 3. Bringen Sie die zwei Schrauben (M2,5x5) wieder an, mit denen das rechte Bildschirmscharnier an der Hauptplatine befestigt wird. Nächste Schritte 1. -
Seite 54: Einbauen Der Handballenstützen-Tastatur-Baugruppe
Schritte Nachdem alle vorab notwendigen Schritte durchgeführt wurden, verbleibt nur noch die Handauflagen-Tastatur-Baugruppe. ANMERKUNG: Die Handballenstützen-Tastatur-Baugruppe umfasst die folgenden Komponenten: ● Handballenauflage ● Tastatur ● Wireless-Antenne (2) ● Touchpad Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 55 Schritte Platzieren Sie die Handballenstützen-Tastatur-Baugruppe auf einer ebenen und sauberen Oberfläche und führen Sie die erforderlichen Schritte aus, um die Handballenstützen-Tastatur-Baugruppe zu installieren. ANMERKUNG: Die Handballenstützen-Tastatur-Baugruppe umfasst die folgenden Komponenten: ● Handballenauflage ● Tastatur ● Wireless-Antenne (2) ● Touchpad Nächste Schritte 1.
-
Seite 56: Kapitel 4: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads... -
Seite 57: Kapitel 5: System-Setup
System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 58: Boot Sequence
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●... -
Seite 59: Übersicht
Tabelle 4. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Core Count Zeigt die Anzahl der Prozessorkerne an. Processor ID Zeigt den ID-Code des Prozessors an. Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an. Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an. Microcode Version Zeigt die Mikrocode-Version an. - Seite 60 Tabelle 5. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) (fortgesetzt) Startkonfiguration Standardmäßig ist „Deployed Mode“ (Modus „Bereitgestellt“) aktiviert. Expert Key Management Enable Custom Mode Ermöglicht die Änderung der PK-, KEK-, db- und dbx- Sicherheitsschlüsseldatenbanken. Standardeinstellung: OFF (Aus) ANMERKUNG: Wenn der benutzerdefinierte Modus nicht aktiviert ist, werden alle in Bezug auf die Schlüssel vorgenommenen Änderungen nicht gespeichert.
- Seite 61 Aktiviert oder deaktiviert die Wiederherstellung des Cloud-Service-Betriebssystems, wenn das Hauptbetriebssystem nicht innerhalb der Anzahl von Ausfällen bootet, die gleich oder größer als der von Dell Auto OS Recovery Threshold angegebene Wert ist, und der lokale Service nicht bootet oder nicht installiert ist.
-
Seite 62: System- Und Setup-Kennwort
Tabelle 11. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt das Service-Tag des Computers an. Asset Tag Erstellt ein Bestands-Tag für das System, das von einem IT-Administrator zur eindeutigen Identifizierung eines bestimmten Systems verwendet werden kann. Sobald das Bestands-Tag im BIOS festgelegt ist, kann es nicht mehr geändert werden. -
Seite 63: Zuweisen Eines System-Setup-Kennworts
VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. ANMERKUNG: System- und Setup-Kennwortfunktionen sind deaktiviert Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. -
Seite 64: Löschen Von Cmos-Einstellungen
2. Warten Sie eine Minute. 3. Beenden Sie den Servicemodus. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. -
Seite 65: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. - Seite 66 6. Klicken Sie auf BIOS aktualisieren. Der Computer wird neu gestartet, um das BIOS zu aktualisieren. 7. Nach Abschluss der BIOS-Aktualisierung wird der Computer neu gestartet. System-Setup...
-
Seite 67: Kapitel 6: Fehlerbehebung
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com... -
Seite 68: Systemdiagnoseanzeigen
Die folgenden Diagnoseanzeigecodes und empfohlenen Lösungen sind für Dell Servicetechniker für die Fehlerbehebung bestimmt. Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. -
Seite 69: Supportassist | Integrierte Diagnose
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 70: Ein- Und Ausschalten Des Wlan
Ein- und Ausschalten des WLAN Info über diese Aufgabe Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten: ANMERKUNG: Manche Internetdienstanbieter (Internet Service Providers, ISPs) stellen ein Modem/Router-Kombigerät bereit. -
Seite 71: Kapitel 7: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
