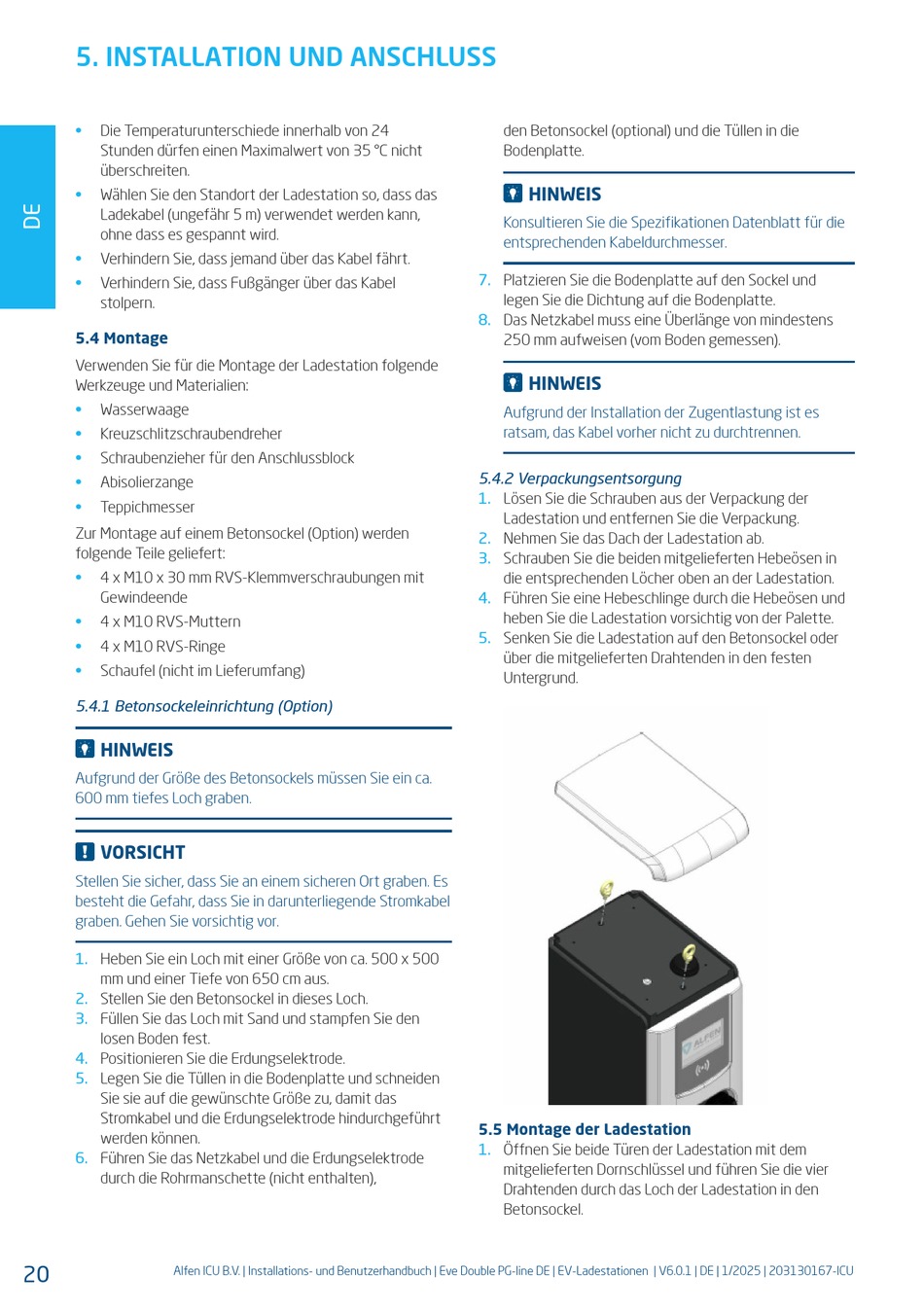

5. INSTALLATION UND ANSCHLUSS
•
Die Temperaturunterschiede innerhalb von 24
Stunden dürfen einen Maximalwert von 35 °C nicht
überschreiten.
•
Wählen Sie den Standort der Ladestation so, dass das
Ladekabel (ungefähr 5 m) verwendet werden kann,
ohne dass es gespannt wird.
•
Verhindern Sie, dass jemand über das Kabel fährt.
•
Verhindern Sie, dass Fußgänger über das Kabel
stolpern.
5.4 Montage
Verwenden Sie für die Montage der Ladestation folgende
Werkzeuge und Materialien:
•
Wasserwaage
•
Kreuzschlitzschraubendreher
•
Schraubenzieher für den Anschlussblock
•
Abisolierzange
•
Teppichmesser
Zur Montage auf einem Betonsockel (Option) werden
folgende Teile geliefert:
•
4 x M10 x 30 mm RVS-Klemmverschraubungen mit
Gewindeende
•
4 x M10 RVS-Muttern
•
4 x M10 RVS-Ringe
•
Schaufel (nicht im Lieferumfang)
5.4.1 Betonsockeleinrichtung (Option)
HINWEIS
Aufgrund der Größe des Betonsockels müssen Sie ein ca.
600 mm tiefes Loch graben.
VORSICHT
Stellen Sie sicher, dass Sie an einem sicheren Ort graben. Es
besteht die Gefahr, dass Sie in darunterliegende Stromkabel
graben. Gehen Sie vorsichtig vor.
1.
Heben Sie ein Loch mit einer Größe von ca. 500 x 500
mm und einer Tiefe von 650 cm aus.
2.
Stellen Sie den Betonsockel in dieses Loch.
3.
Füllen Sie das Loch mit Sand und stampfen Sie den
losen Boden fest.
4.
Positionieren Sie die Erdungselektrode.
5.
Legen Sie die Tüllen in die Bodenplatte und schneiden
Sie sie auf die gewünschte Größe zu, damit das
Stromkabel und die Erdungselektrode hindurchgeführt
werden können.
6.
Führen Sie das Netzkabel und die Erdungselektrode
durch die Rohrmanschette (nicht enthalten),
20
Alfen ICU B.V. | Installations- und Benutzerhandbuch | Eve Double PG-line DE | EV-Ladestationen | V6.0.1 | DE | 1/2025 | 203130167-ICU
den Betonsockel (optional) und die Tüllen in die
Bodenplatte.
HINWEIS
Konsultieren Sie die Spezifikationen Datenblatt für die
entsprechenden Kabeldurchmesser.
7.
Platzieren Sie die Bodenplatte auf den Sockel und
legen Sie die Dichtung auf die Bodenplatte.
8.
Das Netzkabel muss eine Überlänge von mindestens
250 mm aufweisen (vom Boden gemessen).
HINWEIS
Aufgrund der Installation der Zugentlastung ist es
ratsam, das Kabel vorher nicht zu durchtrennen.
5.4.2 Verpackungsentsorgung
1.
Lösen Sie die Schrauben aus der Verpackung der
Ladestation und entfernen Sie die Verpackung.
2.
Nehmen Sie das Dach der Ladestation ab.
3.
Schrauben Sie die beiden mitgelieferten Hebeösen in
die entsprechenden Löcher oben an der Ladestation.
4.
Führen Sie eine Hebeschlinge durch die Hebeösen und
heben Sie die Ladestation vorsichtig von der Palette.
5.
Senken Sie die Ladestation auf den Betonsockel oder
über die mitgelieferten Drahtenden in den festen
Untergrund.
5.5 Montage der Ladestation
1.
Öffnen Sie beide Türen der Ladestation mit dem
mitgelieferten Dornschlüssel und führen Sie die vier
Drahtenden durch das Loch der Ladestation in den
Betonsockel.
