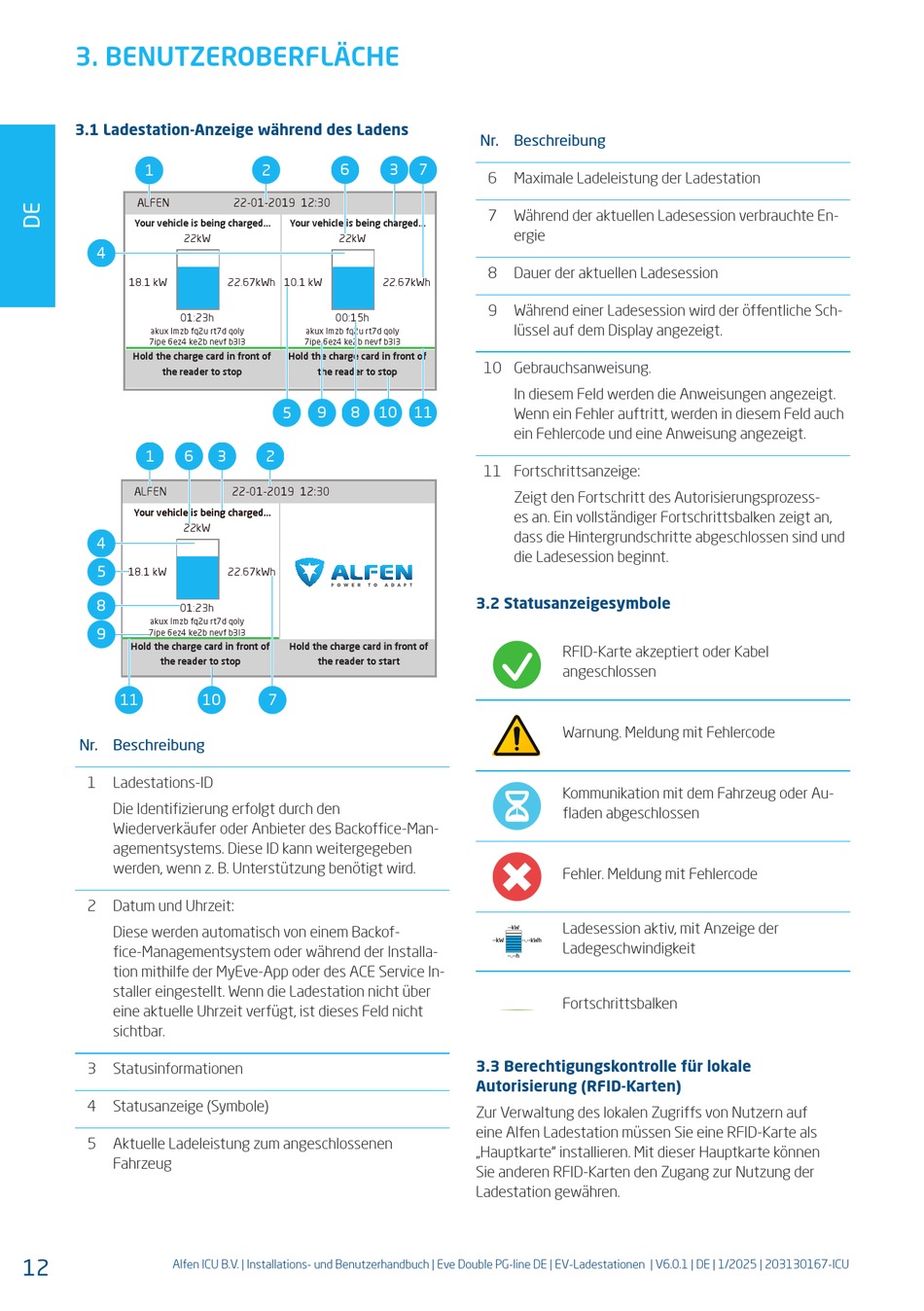

3. BENUTZEROBERFLÄCHE
3.1 Ladestation-Anzeige während des Ladens
1
ALFEN
Your vehicle is being charged...
22kW
4
18.1 kW
01:23h
akux Imzb fq2u rt7d qoly
7ipe 6ez4 ke2b nevf b3I3
Hold the charge card in front of
the reader to stop
1
6
ALFEN
Your vehicle is being charged...
22kW
4
5
18.1 kW
8
01:23h
akux Imzb fq2u rt7d qoly
9
7ipe 6ez4 ke2b nevf b3I3
Hold the charge card in front of
the reader to stop
11
Nr. Beschreibung
1
Ladestations-ID
Die Identifizierung erfolgt durch den
Wiederverkäufer oder Anbieter des Backoffice-Man-
agementsystems. Diese ID kann weitergegeben
werden, wenn z. B. Unterstützung benötigt wird.
2
Datum und Uhrzeit:
Diese werden automatisch von einem Backof-
fice-Managementsystem oder während der Installa-
tion mithilfe der MyEve-App oder des ACE Service In-
staller eingestellt. Wenn die Ladestation nicht über
eine aktuelle Uhrzeit verfügt, ist dieses Feld nicht
sichtbar.
3
Statusinformationen
4
Statusanzeige (Symbole)
5
Aktuelle Ladeleistung zum angeschlossenen
Fahrzeug
12
Alfen ICU B.V. | Installations- und Benutzerhandbuch | Eve Double PG-line DE | EV-Ladestationen | V6.0.1 | DE | 1/2025 | 203130167-ICU
6
2
22-01-2019 12:30
Your vehicle is being charged...
22kW
22.67kWh
10.1 kW
00:15h
akux Imzb fq2u rt7d qoly
7ipe 6ez4 ke2b nevf b3I3
Hold the charge card in front of
the reader to stop
5
9
8
3
2
22-01-2019 12:30
22.67kWh
Hold the charge card in front of
the reader to start
10
7
Nr. Beschreibung
7
3
6
Maximale Ladeleistung der Ladestation
7
Während der aktuellen Ladesession verbrauchte En-
ergie
8
Dauer der aktuellen Ladesession
22.67kWh
9
Während einer Ladesession wird der öffentliche Sch-
lüssel auf dem Display angezeigt.
10 Gebrauchsanweisung.
In diesem Feld werden die Anweisungen angezeigt.
10
11
Wenn ein Fehler auftritt, werden in diesem Feld auch
ein Fehlercode und eine Anweisung angezeigt.
11 Fortschrittsanzeige:
Zeigt den Fortschritt des Autorisierungsprozess-
es an. Ein vollständiger Fortschrittsbalken zeigt an,
dass die Hintergrundschritte abgeschlossen sind und
die Ladesession beginnt.
3.2 Statusanzeigesymbole
--kW
--kW
--.--kWh
--.--h
3.3 Berechtigungskontrolle für lokale
Autorisierung (RFID-Karten)
Zur Verwaltung des lokalen Zugriffs von Nutzern auf
eine Alfen Ladestation müssen Sie eine RFID-Karte als
„Hauptkarte" installieren. Mit dieser Hauptkarte können
Sie anderen RFID-Karten den Zugang zur Nutzung der
Ladestation gewähren.
RFID-Karte akzeptiert oder Kabel
angeschlossen
Warnung. Meldung mit Fehlercode
Kommunikation mit dem Fahrzeug oder Au-
fladen abgeschlossen
Fehler. Meldung mit Fehlercode
Ladesession aktiv, mit Anzeige der
Ladegeschwindigkeit
Fortschrittsbalken
