Webasto Thermo Top Evo Aufrüstdokumentation Seite 8

VW T6 / Amarok 2
1
Ident.-Nr.: 1324104B
1
2
1
1
2
Stand: 22.11.2016

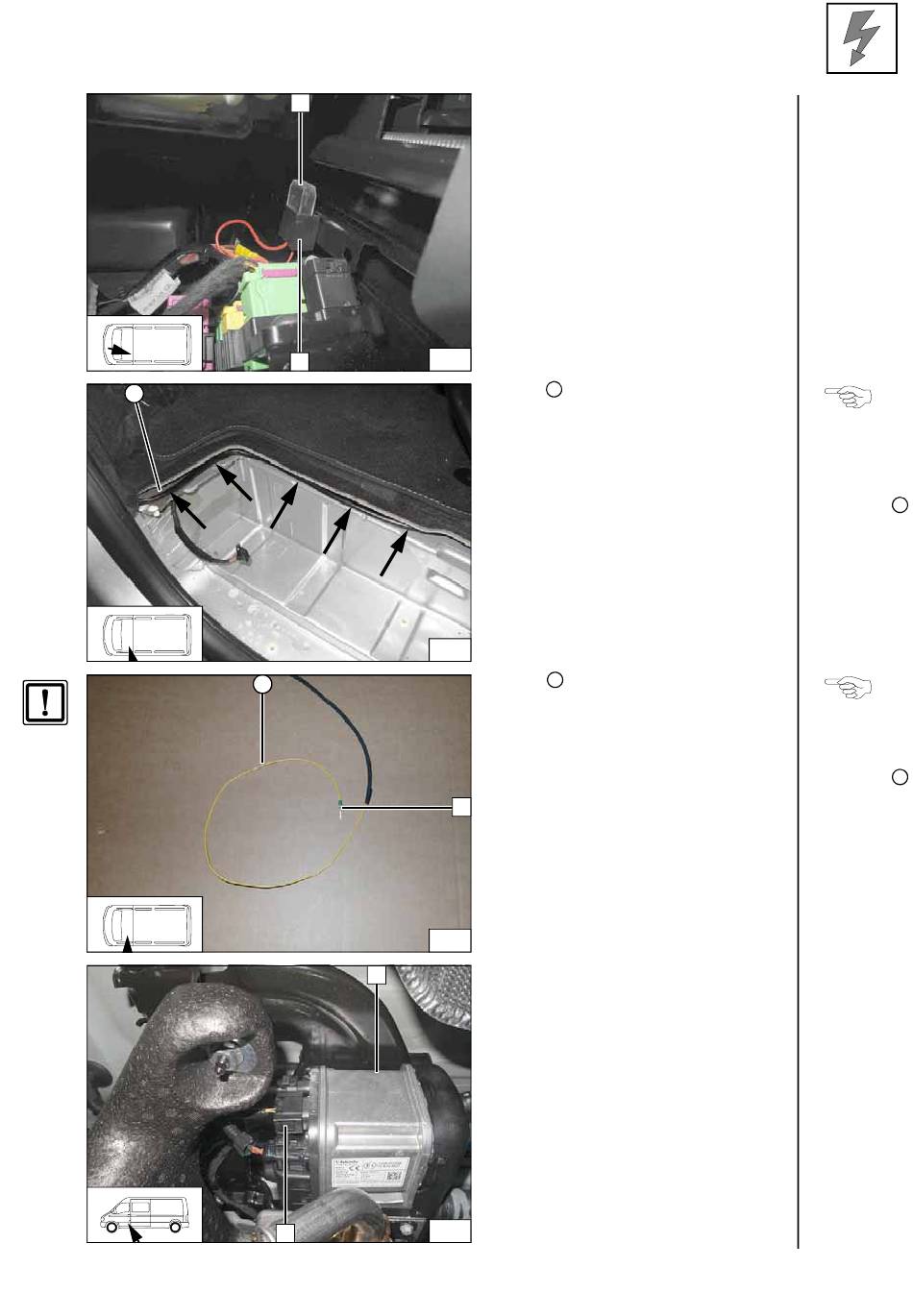

1 Schutzkappe, Sicherung F1 1A
montiert
2 Sicherungshalter
5
Ltg. ge 1 vom Aufrüstkabelbaum gemäß
Abbildung zum Armaturenbrett verlegen!
6
Ltg. ge vom Aufrüstkabelbaum durch
1
fzg.eigene Kabelbaumdurchführung zum
Heizgerät verlegen!
1 Microtimer vormontiert
1
7
T6 Anschluss Heizgerät
1 Heizgerät
2 6-poligen Stecker X1 vom Heizgerät
abziehen
8
© Webasto Thermo & Comfort SE
Sicherungs-
halter
montieren
Verlegung
Leitung ge
1
Leitung ge
1
verlegen
Stecker
Heizgerät
abziehen
8
