Webasto Thermo Top Evo Aufrüstdokumentation Seite 2

VW T6 / Amarok 2
Inhaltsverzeichnis
Gültigkeit
Erforderliche Bauteile
Einbauübersicht
Hinweise zur Gesamteinbauzeit
Hinweise zur Bedienungs- und Einbauanweisung
Hinweise zur Gültigkeit
Technische Hinweise
Vorarbeiten
Erläuterungen zum Dokument
T6 Gebläseansteuerung
T6 Schaltplan
T6 Anschluss Spannungsversorgung
T6 Anschluss Heizgerät
T6 Option MultiControl CAR
T6 Option Telestart
T6 Option ThermoCall
Erforderliche Bauteile
Aufrüstkit VW T6 / Amarok 2 2016 Diesel Climatronic: 1324103B
•
Bedienelement gemäß Preisliste und Absprache mit Endkunde
•
Bei Einbau MultiControl CAR: Einbaurahmen MultiControl: 9030077_
•
Bei Option Telestart, Kontrollleuchte gemäß Preisliste und Absprache mit Endkunde
•
Einbauhinweise:
Der Einbauort Taster ist beim Telestart oder Thermo Call mit dem Endkunden abzustimmen!
•
Wir empfehlen je nach Platzbedarf und Fzg.-Herstellervorgaben die Verwendung einer
•
Fahrzeugbatterie mit höherer elektrischer Kapazität!

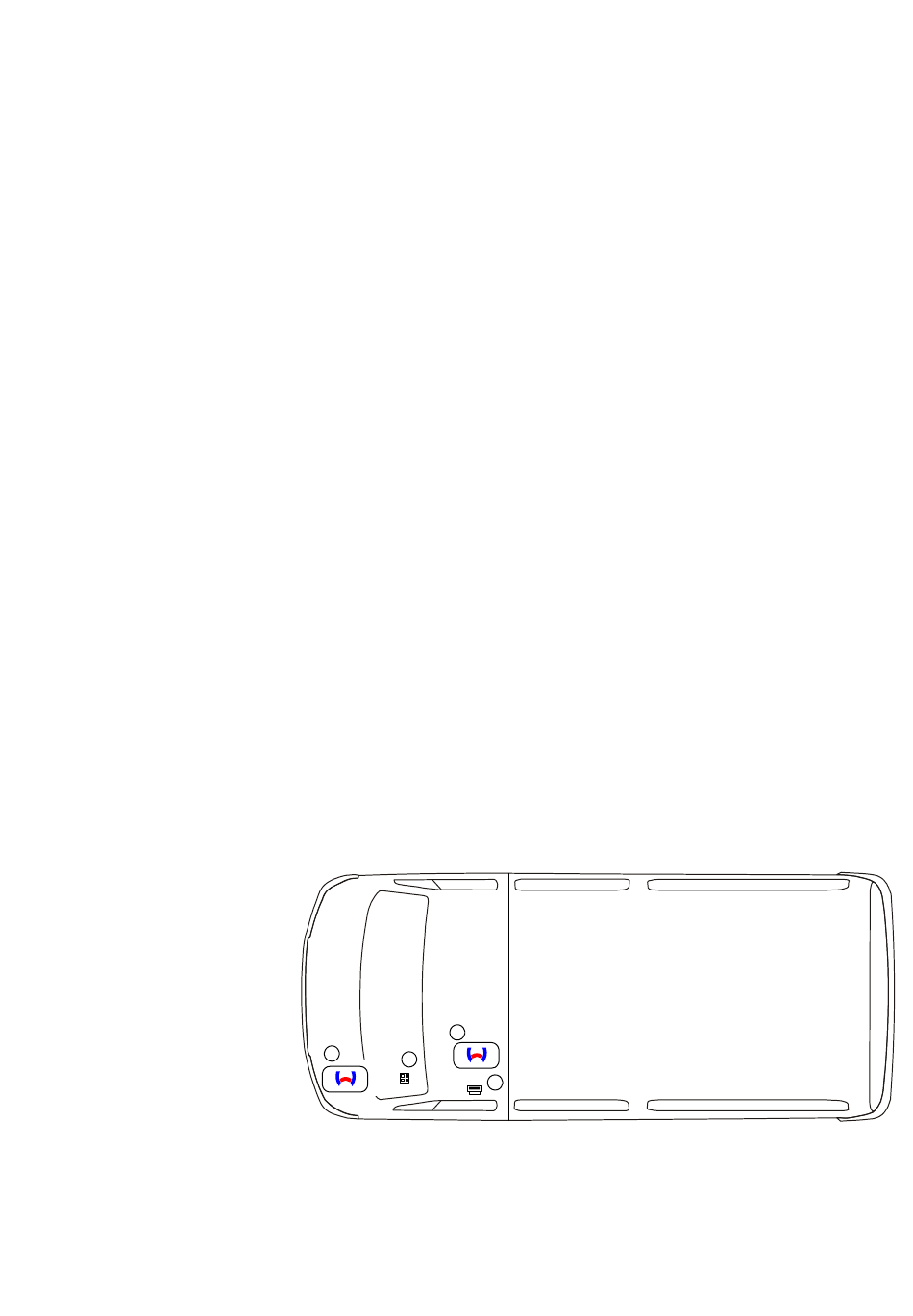

Einbauübersicht
Legende:
1. Beim T6 OE Heizgerät
2. Beim Amarok 2 OE Heizgerät
3. Sicherungshalter im Innenraum
4. Anschlussstecker Bedienelement
Hinweise zur Gesamteinbauzeit
Die Gesamteinbauzeit beinhaltet die Zeiten für die Montage und Demontage der fahrzeugspezifischen Bauteile, die
heizungsspezifischen Einbauzeiten und alle anderen Zeiten für Tätigkeiten die zur Systemintegration und Erstinbetrieb-
nahme des Heizgerätes notwendig sind.
Bei abweichenden Fahrzeugausstattungen kann die Gesamteinbauzeit variieren.
Ident.-Nr.: 1324104B
1 Amarok Gebläseansteuerung
2 Amarok Schaltplan
2 Amarok Anschluss Spannungsversorgung
2 Amarok Option MultiControl CAR
3 Amarok Option Telestart
4 Amarok Option ThermoCall
4 Abschließende Arbeiten
4 Aufrüstsoftware laden
4 Bedienungshinweise Climatronic T6
5 Bedienungshinweise Climatronic Amarok
6
7
8
10
10
12
1
2
4
3
Stand: 22.11.2016 © Webasto Thermo & Comfort SE
