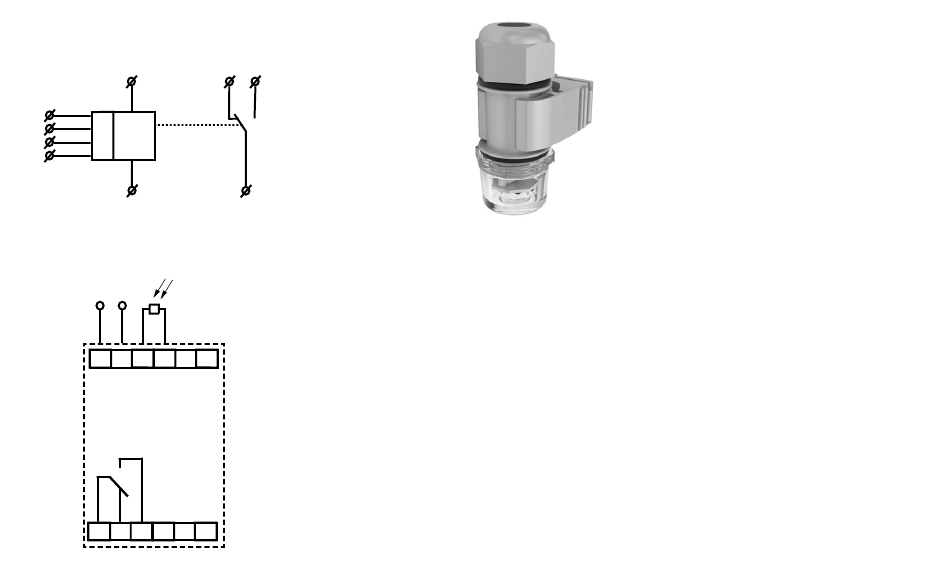

Схема
A1
T1
T1
G
G
A2
Подключение
Un
Датчик
A1 A2 T1 T1 G G
15 16 18
16
18
15
Датчик освещения
Датчик SKS-200 внешний и подключается на клеммы T1. Его
можно монтировать на панель (через) в отверстие около
20 мм. В комплект поставки датчика входит пластмассовый
держак, с помощью которого можно установить датчик на
стену или на любую другую поверхность. Длина провода
датчика не может превышать 50 м. качестве провода
можно использо-вать двужильный кабель с сечением мин.
0.2 - 0.75 мм2 с изоляцией 0.25 - 0.34 мм2.
Защита датчика - IP65. Для соблюдения этой защиты:
• покрытие фоторезистора должно быть уплотнено
резиновой прокладкой (в комплекте датчика)
• кабель должен быть круговой
• вырезаное отверстие для кабеля должно буть
достаточно тесным
- 8 -
