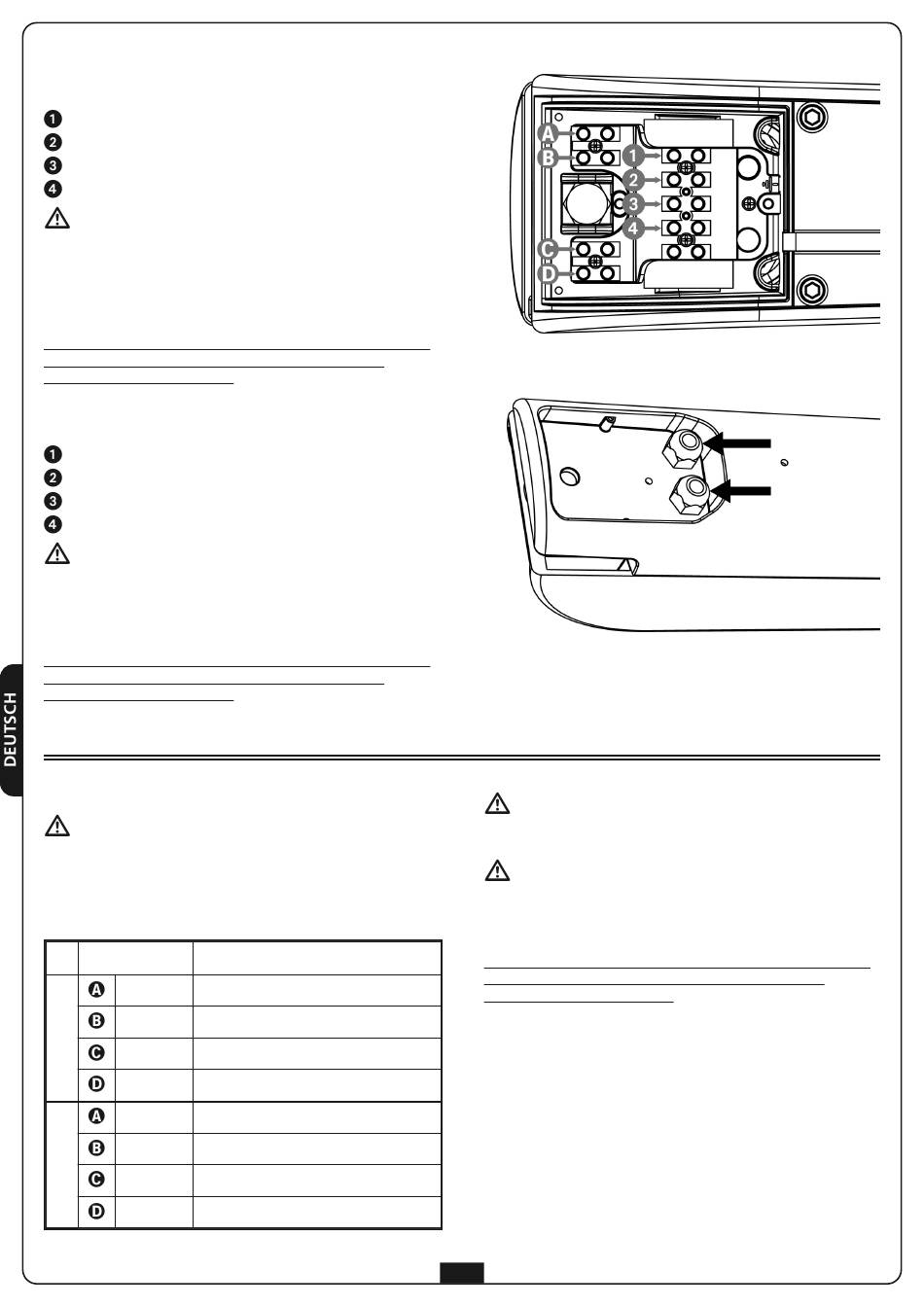

ELEKTRISCHE ANSCHLÜSSE
Modelle 230V und 120V
Erdungsschutz
Öffnen
Gemeinsamer Leiter
Schließen
ACHTUNG:
• Stets das Erdungskabel entsprechend den geltenden
Normen anschließen (EN 60335-1, EN 60204-1).
• Für den Anschluss nur Kabel H05RN-F Modell 4G0,75
oder 4G1 mit maximalem Außen-ø von 10 mm
verwenden.
Nach Beendigung der elektrischen Anschlussarbeiten das hintere
Fach des Motors mit der Plastikabdeckung schließen und
Kabelverschraubung festziehen.
Modelle 24V
Erdungsschutz
+
-
Nicht verwendet
ACHTUNG:
• Stets das Erdungskabel entsprechend den geltenden
Normen anschließen (EN 60335-1, EN 60204-1).
• Für den Anschluss nur Kabel H05RN-F Modell 3G1,5 mit
maximalem Außen-ø von 10 mm verwenden.
Nach Beendigung der elektrischen Anschlussarbeiten das hintere
Fach des Motors mit der Plastikabdeckung schließen und
Kabelverschraubung festziehen.
Anschluss des ENCODERS
ACHTUNG: Für den Betrieb des Encoders ist es unerlässlich,
dass beide sich ingeschlossener Position befindenden Torflügel an
einem mechanischen Feststeller anliegen.
Nachfolgend werden die für den Anschluss der Kabel des
Encoders an die Steuerung zu befolgenden Hinweise aufgeführt:
ENCODER
STEUERUNG
ROT
+ 24 Vdc
M
O
SCHWARZ
COM (-)
T
O
BLAU
FCA2
R
1
WEISS
FCC2
ROT
+ 24 Vdc
M
O
SCHWARZ
COM (-)
T
O
BLAU
FCA1
R
2
WEISS
FCC1
ACHTUNG: eventuelle Verlängerungen der Verkabelung
dürfen nur mit einem mit Polyethylen ummantelten 4x0,22-Kabel
durchgeführt werden.
ACHTUNG: Kontaktlitze am gemeinsamen Zubehörleiter
anschließen [COM (-)]. Sicherstellen, dass die Masse der
Zubehörstromversorgung an den gemeinsamen Zubehörleiter
angeschlossen ist.
Nach Beendigung der elektrischen Anschlussarbeiten das hintere
Fach des Motors mit der Plastikabdeckung schließen und
Kabelverschraubung festziehen.
