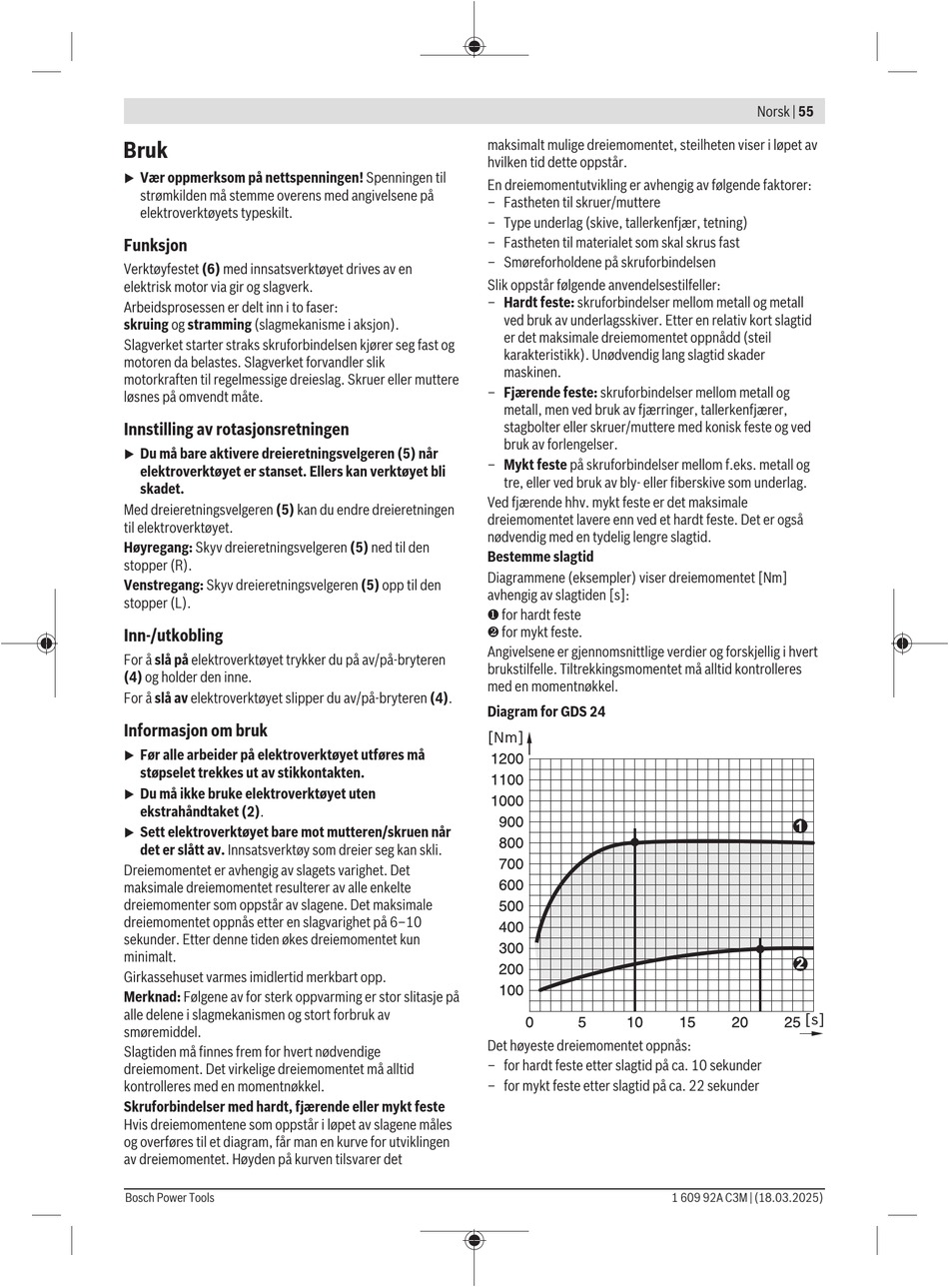

Bruk
Vær oppmerksom på nettspenningen! Spenningen til
u
strømkilden må stemme overens med angivelsene på
elektroverktøyets typeskilt.
Funksjon
Verktøyfestet (6) med innsatsverktøyet drives av en
elektrisk motor via gir og slagverk.
Arbeidsprosessen er delt inn i to faser:
skruing og stramming (slagmekanisme i aksjon).
Slagverket starter straks skruforbindelsen kjører seg fast og
motoren da belastes. Slagverket forvandler slik
motorkraften til regelmessige dreieslag. Skruer eller muttere
løsnes på omvendt måte.
Innstilling av rotasjonsretningen
Du må bare aktivere dreieretningsvelgeren (5) når
u
elektroverktøyet er stanset. Ellers kan verktøyet bli
skadet.
Med dreieretningsvelgeren (5) kan du endre dreieretningen
til elektroverktøyet.
Høyregang: Skyv dreieretningsvelgeren (5) ned til den
stopper (R).
Venstregang: Skyv dreieretningsvelgeren (5) opp til den
stopper (L).
Inn-/utkobling
For å slå på elektroverktøyet trykker du på av/på-bryteren
(4) og holder den inne.
For å slå av elektroverktøyet slipper du av/på-bryteren (4).
Informasjon om bruk
Før alle arbeider på elektroverktøyet utføres må
u
støpselet trekkes ut av stikkontakten.
Du må ikke bruke elektroverktøyet uten
u
ekstrahåndtaket (2).
Sett elektroverktøyet bare mot mutteren/skruen når
u
det er slått av. Innsatsverktøy som dreier seg kan skli.
Dreiemomentet er avhengig av slagets varighet. Det
maksimale dreiemomentet resulterer av alle enkelte
dreiemomenter som oppstår av slagene. Det maksimale
dreiemomentet oppnås etter en slagvarighet på 6–10
sekunder. Etter denne tiden økes dreiemomentet kun
minimalt.
Girkassehuset varmes imidlertid merkbart opp.
Merknad: Følgene av for sterk oppvarming er stor slitasje på
alle delene i slagmekanismen og stort forbruk av
smøremiddel.
Slagtiden må finnes frem for hvert nødvendige
dreiemoment. Det virkelige dreiemomentet må alltid
kontrolleres med en momentnøkkel.
Skruforbindelser med hardt, fjærende eller mykt feste
Hvis dreiemomentene som oppstår i løpet av slagene måles
og overføres til et diagram, får man en kurve for utviklingen
av dreiemomentet. Høyden på kurven tilsvarer det
Bosch Power Tools
maksimalt mulige dreiemomentet, steilheten viser i løpet av
hvilken tid dette oppstår.
En dreiemomentutvikling er avhengig av følgende faktorer:
– Fastheten til skruer/muttere
– Type underlag (skive, tallerkenfjær, tetning)
– Fastheten til materialet som skal skrus fast
– Smøreforholdene på skruforbindelsen
Slik oppstår følgende anvendelsestilfeller:
– Hardt feste: skruforbindelser mellom metall og metall
ved bruk av underlagsskiver. Etter en relativ kort slagtid
er det maksimale dreiemomentet oppnådd (steil
karakteristikk). Unødvendig lang slagtid skader
maskinen.
– Fjærende feste: skruforbindelser mellom metall og
metall, men ved bruk av fjærringer, tallerkenfjærer,
stagbolter eller skruer/muttere med konisk feste og ved
bruk av forlengelser.
– Mykt feste på skruforbindelser mellom f.eks. metall og
tre, eller ved bruk av bly- eller fiberskive som underlag.
Ved fjærende hhv. mykt feste er det maksimale
dreiemomentet lavere enn ved et hardt feste. Det er også
nødvendig med en tydelig lengre slagtid.
Bestemme slagtid
Diagrammene (eksempler) viser dreiemomentet [Nm]
avhengig av slagtiden [s]:
❶ for hardt feste
❷ for mykt feste.
Angivelsene er gjennomsnittlige verdier og forskjellig i hvert
brukstilfelle. Tiltrekkingsmomentet må alltid kontrolleres
med en momentnøkkel.
Diagram for GDS 24
[Nm]
Det høyeste dreiemomentet oppnås:
– for hardt feste etter slagtid på ca. 10 sekunder
– for mykt feste etter slagtid på ca. 22 sekunder
Norsk | 55
1
2
[s]
