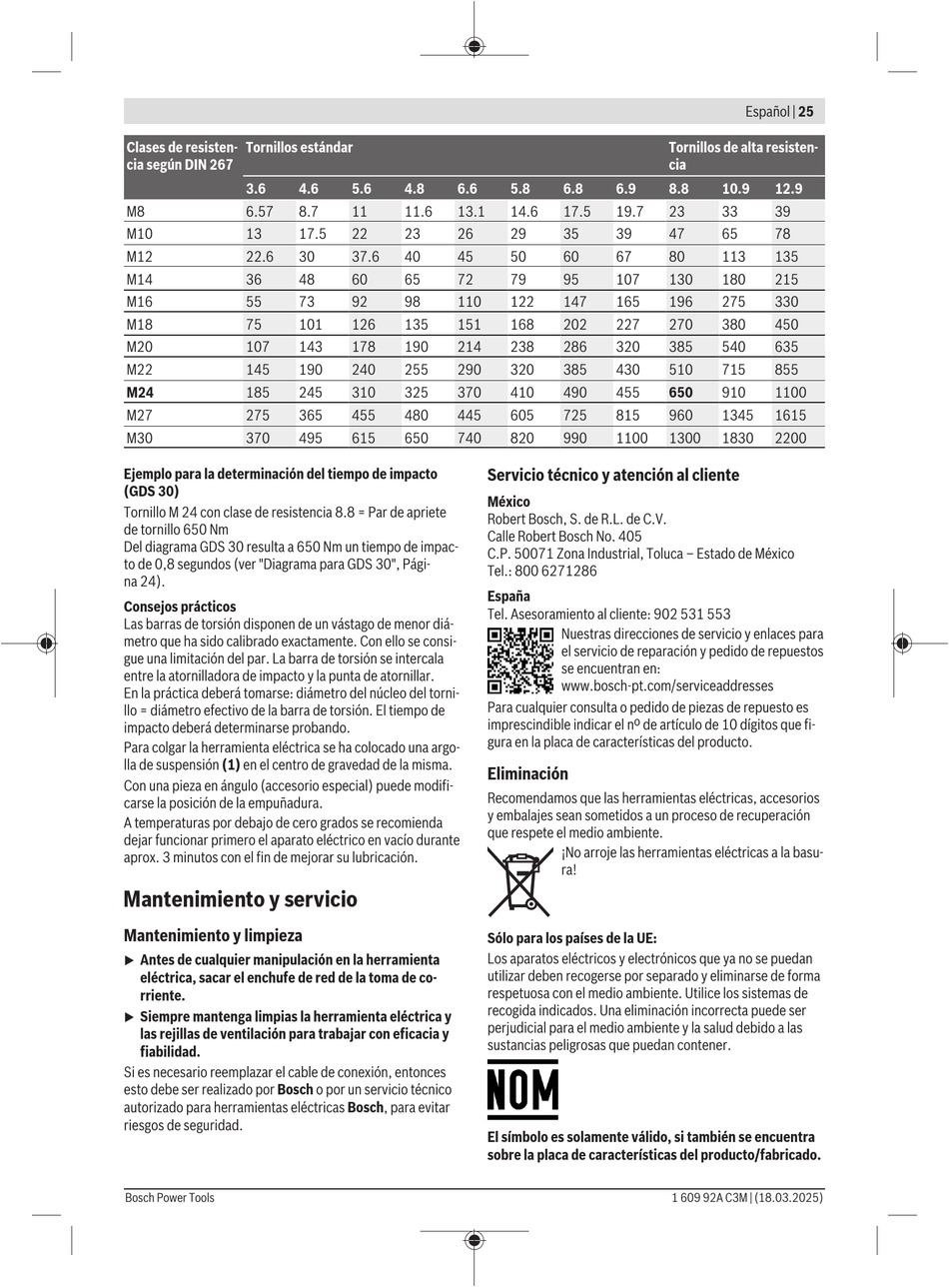

Bosch Professional GDS 24 Originalbetriebsanleitung Seite 25

Clases de resisten- Tornillos estándar
cia según DIN 267
3.6 4.6
M8 6.57 8.7
M10 13 17.5
M12 22.6 30
M14 36 48
M16 55 73
M18 75 101
M20 107 143
M22 145 190
M24 185 245
M27 275 365
M30 370 495
Ejemplo para la determinación del tiempo de impacto
(GDS 30)
Tornillo M 24 con clase de resistencia 8.8 = Par de apriete
de tornillo 650 Nm
Del diagrama GDS 30 resulta a 650 Nm un tiempo de impac-
to de 0,8 segundos (ver "Diagrama para GDS 30", Pági-
na 24).
Consejos prácticos
Las barras de torsión disponen de un vástago de menor diá-
metro que ha sido calibrado exactamente. Con ello se consi-
gue una limitación del par. La barra de torsión se intercala
entre la atornilladora de impacto y la punta de atornillar.
En la práctica deberá tomarse: diámetro del núcleo del torni-
llo = diámetro efectivo de la barra de torsión. El tiempo de
impacto deberá determinarse probando.
Para colgar la herramienta eléctrica se ha colocado una argo-
lla de suspensión (1) en el centro de gravedad de la misma.
Con una pieza en ángulo (accesorio especial) puede modifi-
carse la posición de la empuñadura.
A temperaturas por debajo de cero grados se recomienda
dejar funcionar primero el aparato eléctrico en vacío durante
aprox. 3 minutos con el fin de mejorar su lubricación.
Mantenimiento y servicio
Mantenimiento y limpieza
Antes de cualquier manipulación en la herramienta
u
eléctrica, sacar el enchufe de red de la toma de co-
rriente.
Siempre mantenga limpias la herramienta eléctrica y
u
las rejillas de ventilación para trabajar con eficacia y
fiabilidad.
Si es necesario reemplazar el cable de conexión, entonces
esto debe ser realizado por Bosch o por un servicio técnico
autorizado para herramientas eléctricas Bosch, para evitar
riesgos de seguridad.
Bosch Power Tools
5.6 4.8 6.6 5.8
11 11.6 13.1 14.6
22 23 26 29
37.6 40 45 50
60 65 72 79
92 98 110 122
126 135 151 168
178 190 214 238
240 255 290 320
310 325 370 410
455 480 445 605
615 650 740 820
Servicio técnico y atención al cliente
México
Robert Bosch, S. de R.L. de C.V.
Calle Robert Bosch No. 405
C.P. 50071 Zona Industrial, Toluca – Estado de México
Tel.: 800 6271286
España
Tel. Asesoramiento al cliente: 902 531 553
Para cualquier consulta o pedido de piezas de repuesto es
imprescindible indicar el nº de artículo de 10 dígitos que fi-
gura en la placa de características del producto.
Eliminación
Recomendamos que las herramientas eléctricas, accesorios
y embalajes sean sometidos a un proceso de recuperación
que respete el medio ambiente.
Sólo para los países de la UE:
Los aparatos eléctricos y electrónicos que ya no se puedan
utilizar deben recogerse por separado y eliminarse de forma
respetuosa con el medio ambiente. Utilice los sistemas de
recogida indicados. Una eliminación incorrecta puede ser
perjudicial para el medio ambiente y la salud debido a las
sustancias peligrosas que puedan contener.
El símbolo es solamente válido, si también se encuentra
sobre la placa de características del producto/fabricado.
Tornillos de alta resisten-
cia
6.8 6.9 8.8 10.9
17.5 19.7 23 33
35 39 47 65
60 67 80 113
95 107 130 180
147 165 196 275
202 227 270 380
286 320 385 540
385 430 510 715
490 455 650 910
725 815 960 1345
990 1100 1300 1830
Nuestras direcciones de servicio y enlaces para
el servicio de reparación y pedido de repuestos
se encuentran en:
www.bosch-pt.com/serviceaddresses
¡No arroje las herramientas eléctricas a la basu-
ra!
1 609 92A C3M | (18.03.2025)
Español | 25
12.9
39
78
135
215
330
450
635
855
1100
1615
2200
