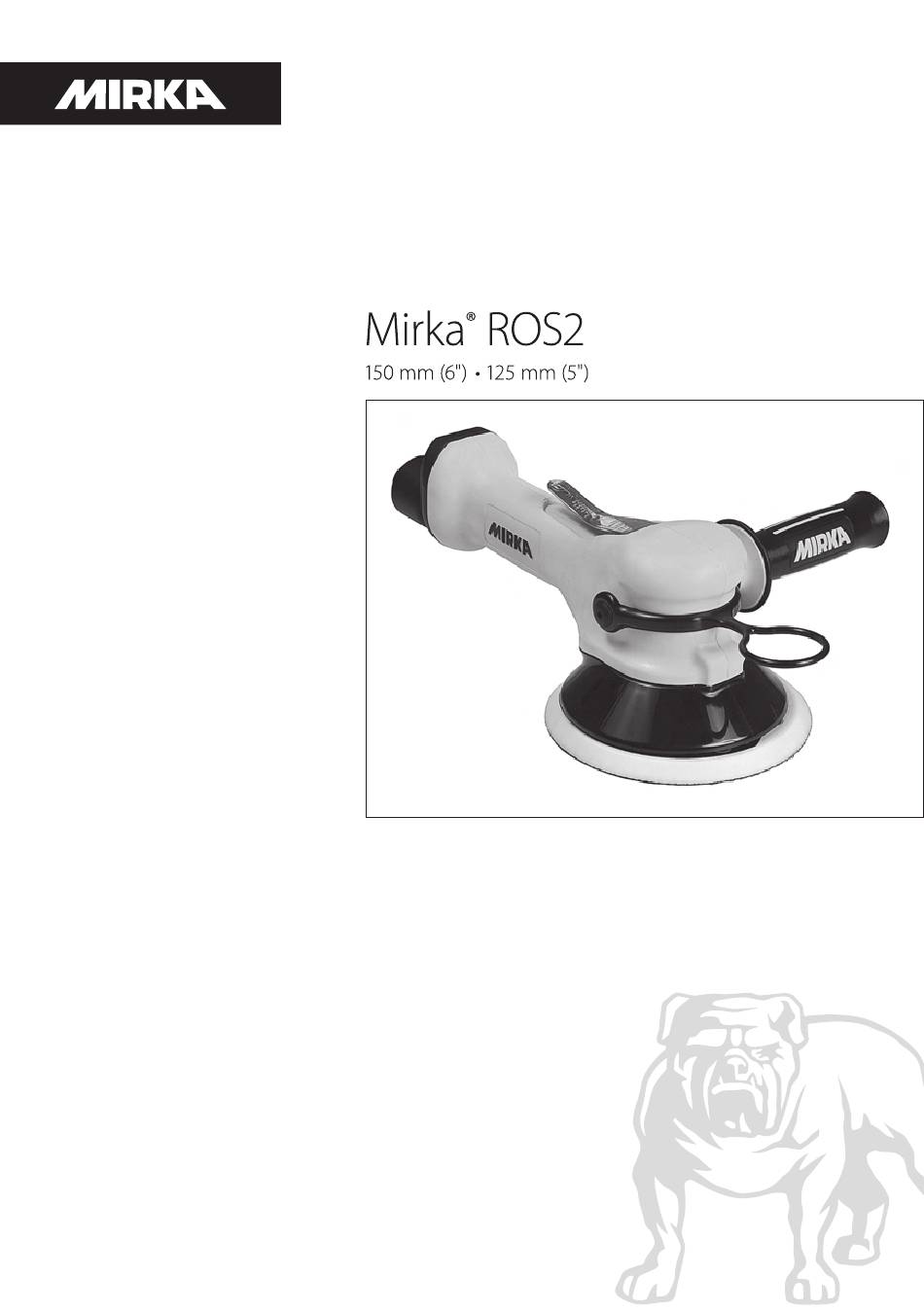

MIRKA ROS2 Bedienungsanleitung
Zweihand-exzenterschleifer druckluft
Vorschau ausblenden
Andere Handbücher für ROS2:
- Betriebsanleitung (116 Seiten) ,
- Bedienungsanleitung (124 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Verwandte Anleitungen für MIRKA ROS2
Inhaltszusammenfassung für MIRKA ROS2
- Seite 3 Parts Page TO VACUUM SYSTEM FOR CENTRAL VACUUM ITEM NO. TORQUE SETTINGS N-m (in.-lbs) 6.2 - 7.3 (55 - 65) 2.4 - 3.4 (21 - 30) 3.0 - 3.4 (27 - 30) 3.3 - 3.7 (29 - 33) 6.8 - 8.1 (60 - 72)
- Seite 4 MPA0664 SCREW MPA0517 EXHAUST TUBING (NV & CV machines) MPA0516 TUBING CLAMP (NV & CV machines) MPA0511 INLET TUBING MPC0153 125/150 mm (5/6 in.) BUFFER/NV SHROUD MPC0145 125 mm (5 in.) MULTI-HOLE/LP SHROUD MPC0138 150 mm (6 in.) MULTI-HOLE/LP SHROUD MPA1981 SIDE HANDLE - Mirka MPB0394 LH HOUSING MPA1398 SCREW MPA1430 SCREW MPA0043 O-RING MPB0183 SPEED VALVE MPA0039 RETAINING RING MPA0510 INLET CAPTIVE RING MPA0509 O-RING MPA0628 O-RING (NV & CV machines)
- Seite 5 REVISION RECORD DESCRIPTION / DATE -RELEASE FOR PRODUCTION r o f Sander Spare Parts Kits RAG 01/30/08 PWH 02/13/08 V r i PRECISION X'POLE TOOLS INC. PROPRIETARY AND CONFIDENTIAL THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF X'POLE PRECISION TOOLS INC. ANY REPRO- DUCTION IN PART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF X'POLE PRECISION TOOLS INC.
- Seite 6 Mirka 125 mm & 150 mm Zweihand-Exzenterschleifer Druckluft 12.000 U/min Konformitätserklärung Mirka Ltd. 66850 Jepua, Finnland erklärt unsere einzige Verantwortung dass die Produkte 125 mm & 150 mm Zweihand-Exzenterschleifer Druckluft 12.000 U/min (Siehe “Produkt-Konfiguration/Spezifikationen” Tafel für spezielle Modelle) auf welche sich diese Erklärung bezieht, konform mit den folgenden Grundnormen oder sonstigen normativen Dokumenten EN ISO 15744:2008. Den Bestimmungen 89/392/EEC wie korrigiert von 91/368/EEC & 93/44/EEC 93/68/EEC Richtlinien und bestätigende Richtlinien 2006/42/EC folgend. Jeppo 22.01.2015 Ort und Datum Unternehmen Stefan Sjöberg, CEO Gebrauchsanweisung Wichtig Inhalt: Bitte lesen und beachten;...
- Seite 7 Sie eine Schleifscheibe wechseln oder Schmierstoffgeber sonstige Arbeiten am Schleifteller ausführen. Luftstrom 6) Immer für einen festen / sicheren Stand sorgen und Kugelventil rechnen Sie mit einer Fluchtreaktion der Maschine. Ablassventil 7) Nur Original Mirka-Ersatzteile verwenden. 8) Das zu schleifende Material muss gut fixiert sein, um ein „wandern“ zu verhindern. Lufttrockner 9) Den Schlauch und die Anschlüsse regelmäßig auf Ab- nutzung kontrollieren. Das Gerät niemals am Schlauch tragen; es wird empfohlen die Druckluftzufuhr zu Luftschlauch unterbrechen, wenn das Gerät getragen wird.
- Seite 8 Schleif- Modell-nr. Höhe )mm( Produkt pegel dBA )mm( Watt LPM )scfm( blatt )mm( )kg( )HP( 273,9 125 (5) ROS2-550NV 1,18 (2,60) 112,6 (4,43) 594 (21) (0,46) (10,78) Ohne NV 285,2 150 (6) ROS2-650NV 1,23 (2,71) 112,6 (4,43) 594 (21) (0,46)
- Seite 9 Verschlussring ordentlich sitzt. Kontrollieren Sie ob der O-Ring in dem Verschlussringnute beschä- Drehzahl. digt ist. Den Motor demontieren und wieder montie- ren. Beschreibung in den Abschnitten „Demontage des Motors“ und „Montage des Motors“. Teile des Motors abgenutzt Den Motor überholen. Ein autorisiertes Mirka Ser- vice Center kontaktieren. Abgenutzte oder gebrochene Spindellager Die abgenutzten oder gebrochenen Lager austauschen. Beschreibung in den Abschnitten “Demontage von Achsenstabilisator und Spindel” und “Spindellager, AirSHIELD™ und Montage von Achsenstabilisator ”.
- Seite 10 Mirka 12,000 rpm Two-handed 125 mm )5 in.( & 150 mm )6 in.( RANDOM ORBITAL SANDERS Declaration of conformity Mirka Ltd. 66850 Jeppo, Finland declare on our sole responsibility that the products 125 mm (5 in.) and 150 mm (6 in.) 12,000 rpm Two-handed Random Orbital Sanders (see “Product Configuration/Specifications” table for particular model) to which this declaration relates is in conformity with the following standard(s) or other normative document(s) EN ISO 15744:2008. Following the provisions of 89/392/EEC as amended by 91/368/EEC & 93/44/EEC 93/68/EEC Directives and consolidating Directive 2006/42/EC Jeppo 22.01.2015 Place and date of issue Company Stefan Sjöberg, CEO...
- Seite 11 Please Read and Comply with Putting the Tool into Service Use a clean lubricated air supply that will give a measured air 1) General Industry Safety & Health Regulations, Part 1910, pressure at the tool of 6.2 bar (90 psig) bar when the tool is run- OSHA 2206, available from: Superintendent of Documents; ning with the lever fully depressed. It is recommended to use an Government Printing Office; Washington DC 20402 2) Safety Code for Portable Air Tools, ANSI B186.1 available from: approved 10 mm (3/8 in.) x 8 m (25 ft) maximum length airline. It is recommended that the tool be connected to the air supply as American National Standards Institute, Inc.; 1430 Broadway;...
- Seite 12 Number mm )inch( mm )inch( lpm )scfm( Level m/s K m/s Type )inch( )pounds( )HP( 112.6 273.9 125 (5) ROS2-550NV 1.18 (2.60) 594 (21) (4.43) (10.78) (0.46) Non-Vac 112.6 285.2 150 (6) ROS2-650NV 1.23 (2.71) 594 (21) (4.43) (11.23) (0.46)
- Seite 13 Check for damaged O-Ring in Lock Ring groove. Remove Motor Assembly and sumption and lower than normal speed. re-install the Motor Assembly. See “Motor Disas- sembly” and “Motor Assembly”. Motor parts worn. Overhaul Motor. Contact authorized Mirka Service Center. Replace the worn or broken Bearings. See “Shaft Worn or broken Spindle Bearings. Balancer and Spindle Disassembly” and “Spindle Bearings, AirSHIELD™ and Shaft Balancer As- sembly”.
- Seite 14 Singapore Mirka Asia Pacific Pte Ltd Spain KWH Mirka Ibérica S.A.U. Sweden Mirka Scandinavia AB Turkey Mirka Turkey Zımpara Ltd Şirketi United Kingdom Mirka (UK) Ltd United Arab Emirates Mirka Middle East FZCO USA Mirka USA Inc. For contact information, please visit www.mirka.com...
