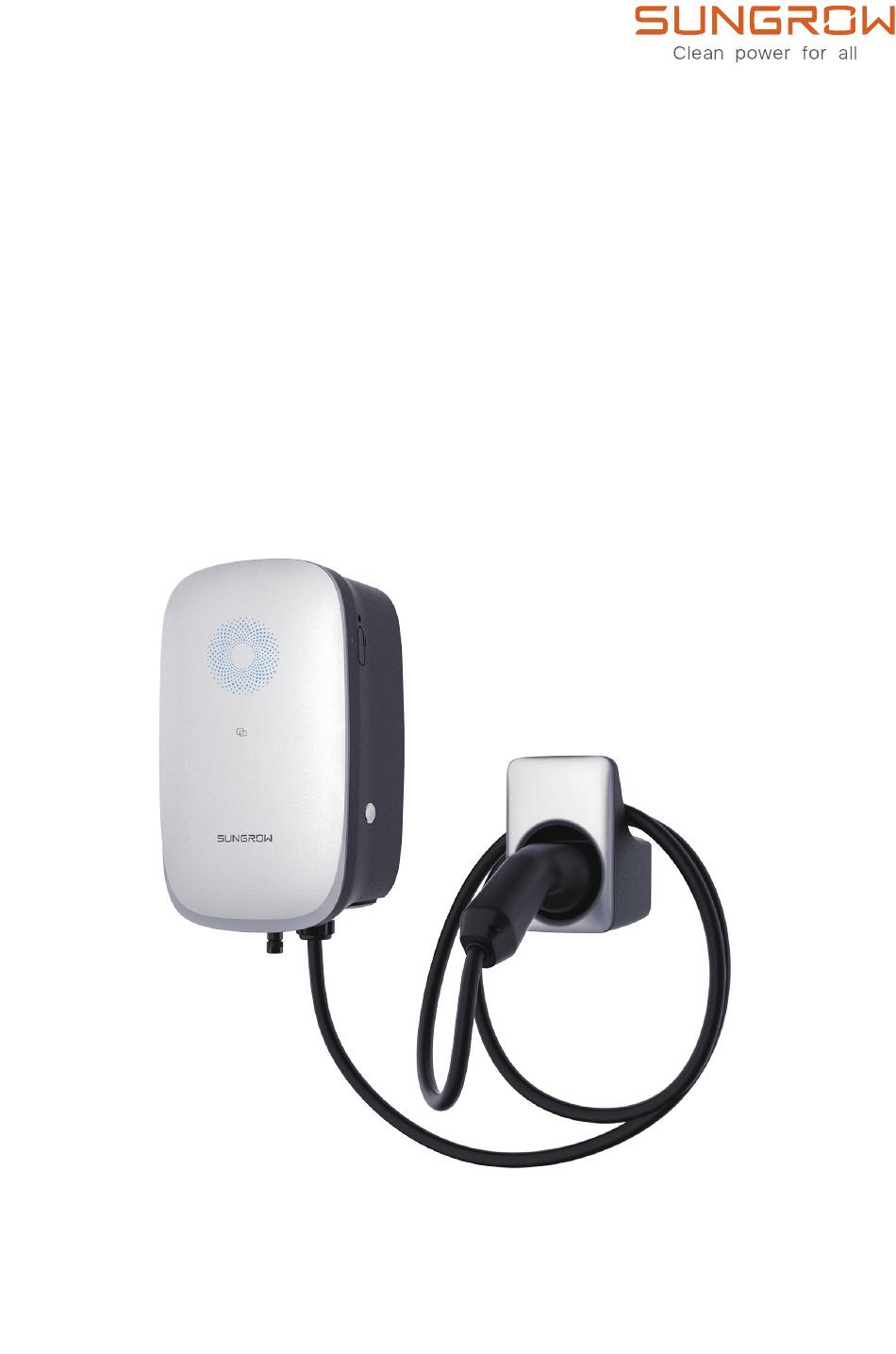

- Seite 1 Quick Installation Guide AC Charger AC22E-01 AC22E-01-QIMUL-Ver14-202409...
- Seite 2 Before installing the equipment, check whether the goods are complete and consistent with the order, and whether there is obvious damage according to the packing List. Contact the shipping company or SUNGROW directly in case of any damage or incompleteness.
- Seite 3 The restriction of the use of certain hazardous substances (RoHS) in electrical and electronic equipment Directive 2011/65/EU and Commission Delegated Directive (EU)2015/863 The manufacturer Sungrow Power Supply Co., Ltd, China hereby confirms that the product AC22E-01 complies with the essential...
- Seite 4 Lesen Sie das Benutzerhandbuch und die maßgeblichen Normen und Spezifikationen vor der Ausführung von Arbeiten sorgfältig durch. Sie können diese Informationen abrufen, indem Sie sich auf der Supportplattform von Sungrow unter http://support.sungrowpower.com/ anmelden oder den QR-Code scannen, der sich seitlich am Produkt oder auf der Rückseite der Kurzinstallationsanleitung befindet.
- Seite 5 Funkanlagen-Richtlinie 2014/53/EU (RED) Richtlinie 2011/65/EU über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) in Elektro- und Elektronikgeräten und Delegierte Richtlinie (EU) 2015/863 der Kommission Die Herstellerin Sungrow Power Supply Co., Ltd., China bestätigt hiermit, dass das Produkt AC22E-01 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der Richtlinien...
- Seite 6 Lees de gebruikershandleiding en relevante normen en specificaties zorgvuldig door voordat u een handeling uitvoert. U kunt de informatie opvragen door in te loggen op het Sungrow supportplatform via http://support.sungrowpower.com/ of door de QR-code op de zijkant van het product of op de achterkant van de snelle installatiegids te scannen.
- Seite 7 Richtlijn ter beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU (RoHS) en Gedelegeerde richtlijn van de Commissie (EU) 2015/863 SUNGROW bevestigt hierbij dat de in dit document beschreven producten voldoen aan de essentiële eisen en andere relevante bepalingen van de hierboven genoemde richtlijnen. De volledige EU-conformiteitsverklaring vindt u op support.sungrowpower.com.
- Seite 8 Δήλωση ασφάλειας Η αποτυχία συμμόρφωσης με τις απαιτήσεις του παρόντος εγγράφου και με το εγχειρίδιο χρήσης ενδέχεται να προκαλέσει θάνατο ή ζημιά σε στοιχεία του εξοπλισμού, και η SUNGROW δεν θα αποδεχτεί οποιαδήποτε ευθύνη. ΚΙΝΔΥΝΟΣ Στο σύστημα TT, TN-C και TN-S, βεβαιωθείτε ότι το καλώδιο γείωσης είναι συνδεδεμένο αξιόπιστα. Διαφορετικά, μπορεί να...
- Seite 9 και Κατ´ εξουσιοδότηση οδηγία (ΕΕ) 2015/863 της Επιτροπής Η SUNGROW επιβεβαιώνει δια του παρόντος ότι τα προϊόντα που περιγράφονται σε αυτό το έγγραφο συμμορφώνονται με τις θεμελιώδεις απαιτήσεις και άλλες σχετικές διατάξεις των ανωτέρω αναφερόμενων οδηγιών. Η πλήρης Δήλωση Συμμόρφωσης της ΕΕ...
- Seite 10 Packing List / Versandliste / Paklijst / Κιβωτολόγιο AC Charger Backplate Socket Hexalobular socket pan Expansion screw x 9 OT Terminals x 5 head tamper proof screws x 2 Cable fastener L-shaped wrench (T10) LAN connector set x 1 RJ45 protection sleeve x 2 RFID card x 2 Euro terminals x 2 Documents...
- Seite 11 Mounting Place / Montageort / Montageplaats / Χώρος στερέωσης 50 － (+122°F) -30 － (-22°F) 5%-95 % ≤10° Location Distance(mm) ≥350 Bottom 1250 Left ≥100 Right ≥300 ≥350mm ≥100mm ≥300mm 1250mm...
- Seite 12 Hydraulic clamp:2.5-6mm 2 Cross screwdriver: M4 Rubber hammer Hot air blower Pan head tamper proof wrench set Dimensions and Weight / Abmessungen und Gewicht / Afmetingen en gewicht / Διαστάσεις και βάρος 214mm 125mm Name Weight AC22E-01 ≤ 7 kg (with plugs)
- Seite 13 Wall-mounted Charger Installation / Wandmontage der Ladestation / Wandmontage van oplader / Επίτοιχη εγκατάσταση φορτιστή Backplate and Socket Installation / Anbringen von Rückwand und Buchse / Montage van achterplaat en stopcontact / Εγκατάσταση πίσω πλάκας και υποδοχής Before drilling, avoid water pipes and electricity wires in the wall to prevent hazards.The drill size is Φ6mm and the drilling depth is about 45mm.The bearing capacity of the installation carrier shall be at least 4.5 times that of the charger! ø...
- Seite 14 L=E+(2~3)mm OT5.5-4 OT5.5-4 Copper cable cross section: 5×6mm 2 1.2 N•m 1.2 N•m...
- Seite 15 Charger Installation / Montage der Ladestation / Montage van de oplader / Εγκατάσταση του φορτιστή “Click” 1.2 N m 1.2 N m SIM Card Installation / Einsetzen der SIM-Karte / Simkaart plaatsen / Εγκατάσταση κάρτας SIM Micro SIM...
- Seite 16 Pole-mounted Charger Installation / Säulenmontage der Ladestation / Paalmontage van oplader / Εγκατάσταση φορτιστή σε στύλο Pole Installation / Säuleninstallation / Paalmontage / Εγκατάσταση σε στύλο Φ12×85mm AC Charger Installation / Montage der AC-Ladestation / Montage van de AC-oplader / Εγκατάσταση...
- Seite 17 “Click” N•m N•m SIM Card Installation / Einsetzen der SIM-Karte / Simkaart plaatsen / Εγκατάσταση κάρτας SIM Micro SIM...
- Seite 18 External Interface / Externe Schnittstelle / Externe interface / Εξωτερική διεπαφή A B C D E Explanation Network communication AC input from the utility grid RS485 Port 1 for connection to the Hybrid Inverter RS485 Port 2 for connection to the Smart Energy Meter Charging cable output (preinstalled) Network Communication Connection / Anschluss Netzwerkkommunikation / Netwerk-communicatieverbinding / Σύνδεση...
- Seite 19 RS485 Connection / RS485-Anschluss / RS485-verbinding / Σύνδεση RS485 Plastic interface from the bottom A: 6.604mm (REF) Shrapnel interface from the bottom B: 6.0198±0.127mm ΔAB: 0.46~0.71mm 1.0 N•m 1.5+/-0.5 N•m LOAD (White) 180° (Blue) RS485-A (White) RS485-B → (Blue) (White) (Blue) RS485 Port 2 GRID...
- Seite 20 Inspection Before Commissioning / Inspektion vor der Inbetriebnahme / Inspectie vóór inbedrijfstelling / Επιθεώρηση πριν από τη θέση σε λειτουργία Checklist Item Install an individual residual current protection device to the utility grid. The installation place is convenient for operation and maintenance. The charger is installed securely.
- Seite 21 Skip this step if an Ethernet cable or a SIM card is used for network connection. Login Password: SGC666 or see the 4-digit PIN on the RFID card EV AC Charger Product Model AC22E-01 Axxxxxxxxxx Date of Manufacture 2023/06/08 SG-AXXXXXXXXXX WLAN password:...
- Seite 22 The Status Description of LED Indicators Charger status Indicator Charger standby or charging is complete while The blue indicator is steady on charging connector remain plugged-in The charger connector is connected to the vehicle The blue indicator flashes, on for 0.5s and off for 0.5s Vehicle charging The blue indicator breathes Faults occurs(check the fault type through App)
- Seite 23 More information in the QR code or at http://support.sungrowpower.com/ Specifications subject to change without notice.
