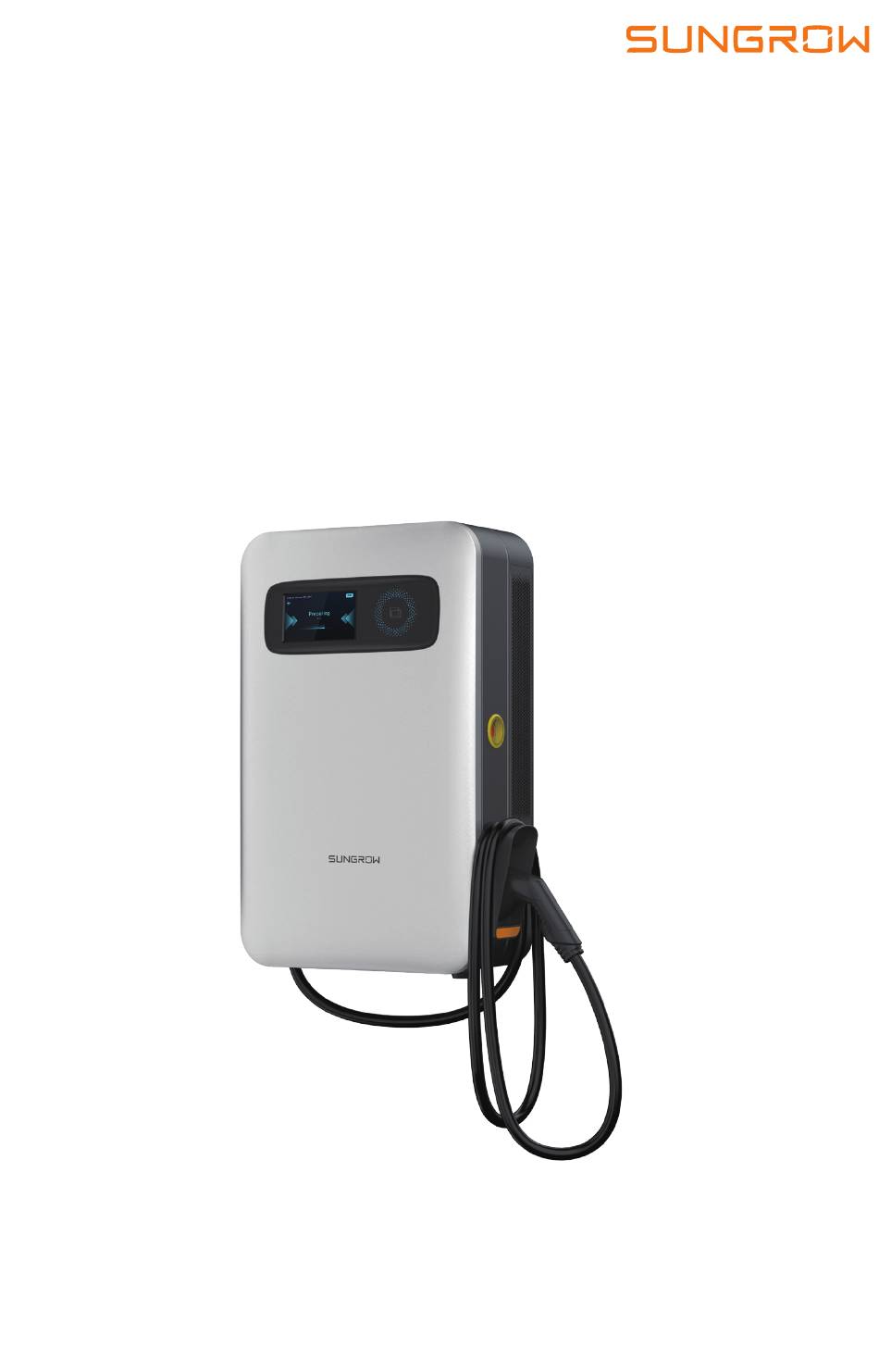

- Seite 1 Kurzanleitung für die Installation E-Fahrzeug-Ladestation IDC30E www.sungrowpower.com...
- Seite 2 Werkzeuge Sicherheitsschuhe Schutzbrille Isolierhandschuhe Gehörschutz Atemschutzmaske Staubsauger Markierstift Kreuzschlitzschraubendreher 13-mm-Maulschlüssel Wasserwaage Rollgabelschlüssel Maßband 19-mm-Maulschlüssel Bohrer: Torx-Schlüsselsatz Gummihammer Elektrische Bohrmaschine Φ12/Φ18 Wandmontage der Ladestation Halterung an der Wand befestigen Φ12（70 mm tief） 6 Stck. M8×60 Blechschablone...
- Seite 3 Halterungen an der Ladestation befestigen und die Griffe einschrauben. 14 Stck. Torx-Schrauben M5x12 Ladestation installieren. Nach dem Abnehmen der Griffe die Verschlussstopfen in die Grifföffnungen einsetzen. Halterungen der Ladestation an der Montagehalterung befestigen. ≤1,2 Nm 2 Stck. Torx-Schrauben M5x12...
- Seite 4 Steckermulde an der Ladestation installieren. ≤1,5 Nm A:4 Stck. Torx-Schrauben M5x12 B:1 Stck. Torx-Senkkopfschraube M4x12 Ladestation an den AC-Eingang anschließen. AC-Kabeldurchmesser: 18 bis 25 mm 3+0,2 Nm Ladesäuleninstallation (optional) Empfohlene Abmessungen für Fundament der Ladestation. Integrierte PVC-Durchführung n60 6X 18 120 mm AC-Eingangskabel（Empfohlen: 1000 mm über dem Boden )
- Seite 5 Obere Verkleidung und hintere Verkleidung der Ladesäule abnehmen. A:6 Stck. Torx-Senkkopfschraube M5x14 B:6 Stck. Torx-Schrauben M5x12 Ladesäule an der gewünschten Stelle auf dem Boden platzieren. Lage markieren und die Löcher bohren. Φ18（120 mm tief） 19-mm-Maulschlüssel 6 Stck. Schwerlastanker M12x110...
- Seite 6 Griffe einschrauben und Ladestation auf die Ladesäule heben. Untere Verkleidung befestigen. Passstift 10 Stck. Torx-Schrauben M8x16 Steckermulde installieren. ≤1,5 Nm A: 4 Stck. Torx-Schrauben M5x12 B: 1 Stck. Torx-Senkkopfschraube M4x12...
- Seite 7 Schaltschranktür öffnen und die AC-Kabel anschließen. Ladestation an den AC-Eingang anschließen. 3+0,2 Nm AC-Kabeldurchmesser: 18 bis 25 mm Obere Verkleidung, hintere Verkleidung und Ladestecker der Ladesäule installieren.
- Seite 8 Bewegliche Ladestationsinstallation (optional) Halterung am Wagen befestigen. M8 x 16 4 Nm Halterungen an der Ladestation befestigen und die Griffe einschrauben. 1,5 Nm 14 Stck. Torx-Schrauben M5x12 Ladestation installieren.
- Seite 9 Nach dem Abnehmen der Griffe die Verschlussstopfen in die Grifföffnungen einsetzen. Halterungen der Ladestation an der Montagehalterung befestigen. 1,2 Nm Ladestation an den AC-Eingang anschließen. AC-Kabeldurchmesser: 18 bis 25 mm 3±0,2 Nm...
- Seite 10 Ladestation mit dem Internet verbinden ACHTUNG Das Ethernet-Kabel wird an die RJ45-Buchse „LAN“ angeschlossen. Oder die SIM-Karte ist eingesetzt (Die SIM-Karte sollte vor dem Hochfahren eingesetzt werden.) Oder am Ort der Ladestation gibt es eine starke und stabile WLAN-Verbindung. Symbol Symbol Beschreibung Wenn es eine Netzwerk- und eine Backend-Verbindung gibt, ist dieses Logo auf der...
- Seite 11 ACHTUNG Beim erstmaligen Verbinden der Ladestation mit dem Internet stellt die Ladestation eine Verbindung zur Sungrow Monitoring Platform her. Aus diesem Grund ist möglicherweise dieses Logo zu sehen: Trotzdem besteht noch keine Verbindung zum Backend für das Laden von E-Fahrzeugen.
- Seite 12 Weitere Informationen per QR-Code oder auf http://support.sungrowpower.com/ Änderungen der technischen Daten vorbehalten.
