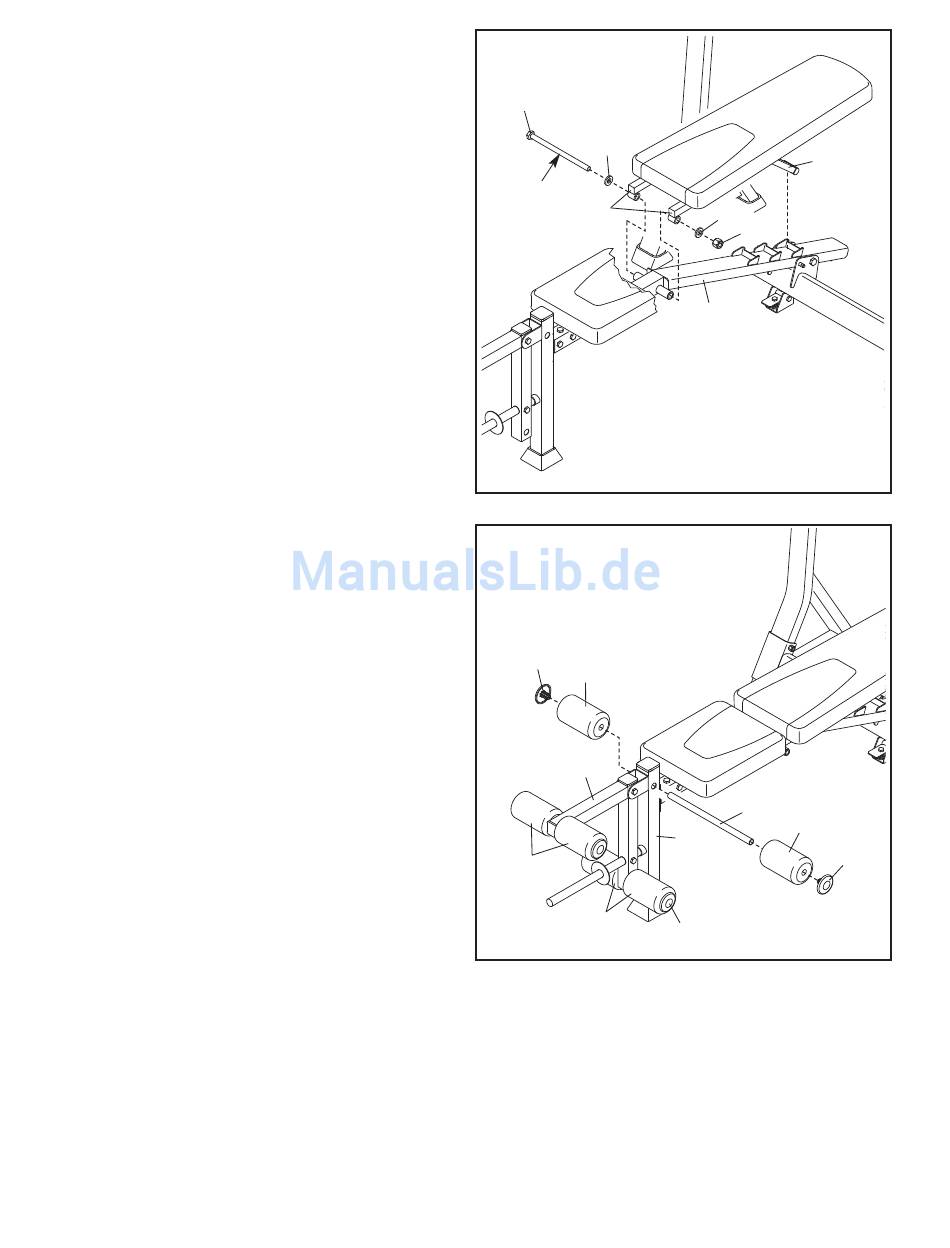

8. Geben Sie Schmierfett an ein M16 x 240mm
Bolzen (13).
Gleichen Sie die geschweißten Rohr am
Rückenlehne-Gestell (8, 9) mit dem geschweiß-
ten Rohr am Hauptrahmen (7) ab.
Bringen Sie die Rückenlehne-Gestelle (8, 9) mit
dem M16 x 240mm Bolzen (13), zwei M16
Unterlegscheiben (41) und einer M16
Selbstsichernden Mutter (42) am Hauptrahmen
(7) an. Überziehen Sie die Selbstsichernde
Mutter nicht; das Rückenlehne-Gestell muss
sich leicht drehen können.
Setzen Sie die Rückenlehnenstütze (4) in eine
Verstellklammer am Hauptrahmen (7) ein.
9. Schieben Sie ein Polsterrohr (14) durch das
Vorderbein (10).
Schieben Sie ein Schaumstoffpolster (28) auf
jedes Ende des Polsterrohrs (14). Drücken Sie
dann eine Polsterkappe (27) in jedes Ende des
Polsterrohrs.
Wiederholen Sie diesen Schritt, um die
anderen (nicht abgebildeten) Polsterrohre,
Schaumstoffpolster (28) und Polsterklappen
(27) an den Beinhebel (11) anzubringen.
8
13
41
Schmierfett
8, 9
9
27
28
11
28
28
9
4
41
42
7
14
28
10
27
27
