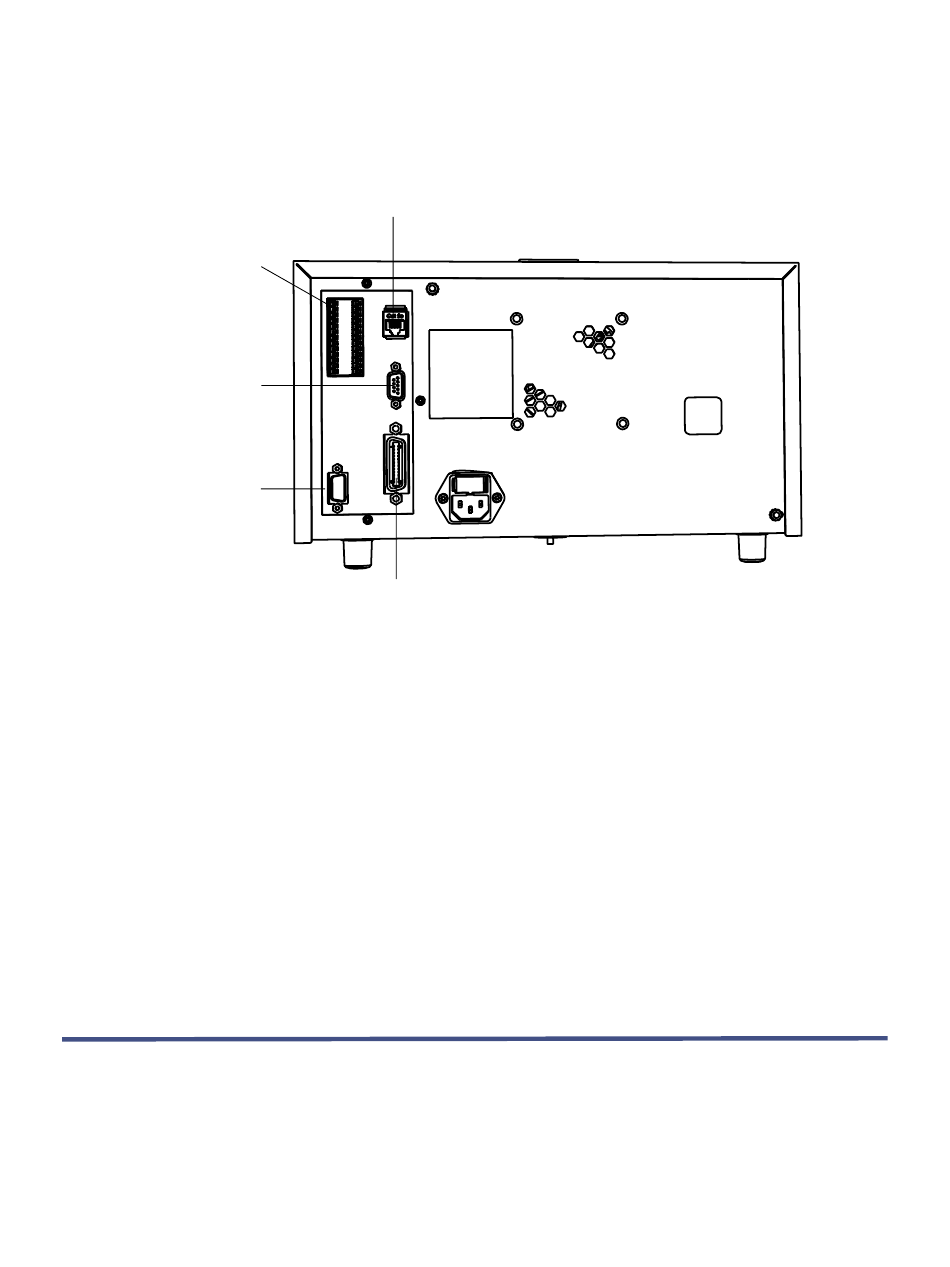

Die folgende Abbildung zeigt die Positionen der rückseitigen Anschlüsse, an die zum
Betrieb des 2414 RI Detektors externe Geräte angeschlossen werden.
Abbildung 3–1:
Ein- und
Ausgang des
Signalkabelan-
schlusses
RS-232-
Kabelanschluss
(nur für den
Kundendienst)
Anschluss für
einen externen
Säulenofen
Die Signalanschlüsse, die Sie für die Kommunikation des Detektors herstellen
müssen, hängen von den Signalanschlüssen ab, die von den anderen Geräten des
Alliance HPLC Systems zur Verfügung gestellt werden.
3.1.1 Unterstützte IEEE-488- und Ethernet-Konfigurationen
Sie können den 2414 RI Detektor bei Steuerung über ein Steuersystem in einer der
folgenden Konfigurationen betreiben:
• Alle Module, einschließlich des Detektors, kommunizieren mit dem Datensystem
über eine IEEE-488-Schnittstelle.
• Alle Module, einschließlich des Detektors, kommunizieren mit dem Datensystem
über eine Ethernet-Verbindung.
3.2 Verbindungen über das Ethernet-Signalkabel
Sie können den Detektor mithilfe seines Ethernet-Anschlusses mit einer
Ethernet-kompatiblen Chromatographiedatensoftware verbinden.
Position der Anschlüsse auf der Rückseite des 2414 RI
Detektors
Anschluss für
Ethernet-Kabel
Anschluss der
IEEE-488-Schnittstelle
