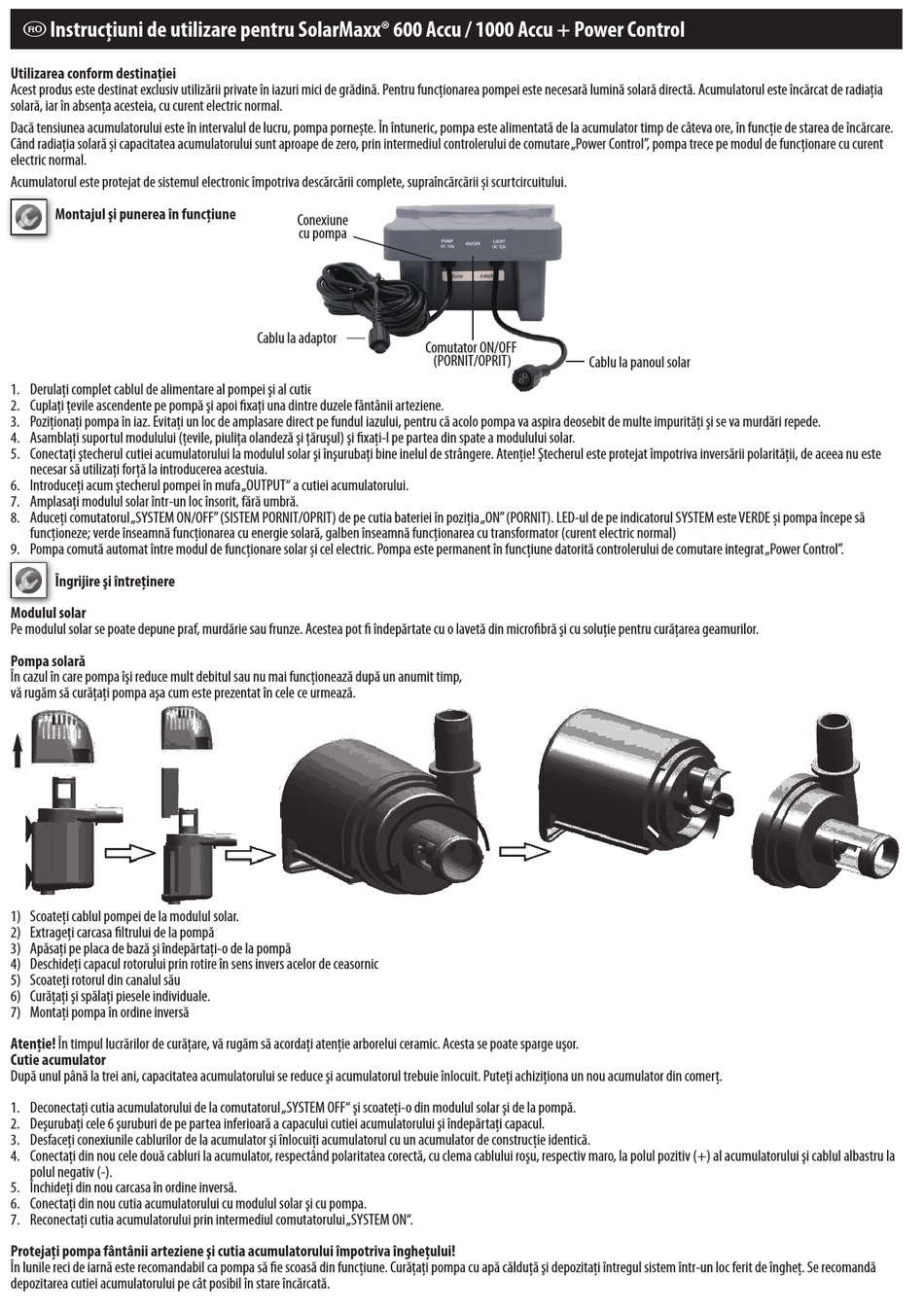

] Instrucţiuni de utilizare pentru SolarMaxx® 600 Accu / 1000 Accu + Power Control
Utilizarea conform destinaţiei
Acest produs este destinat exclusiv utilizării private în iazuri mici de grădină. Pentru funcționarea pompei este necesară lumină solară directă. Acumulatorul este încărcat de radiația
solară, iar în absența acesteia, cu curent electric normal.
Dacă tensiunea acumulatorului este în intervalul de lucru, pompa pornește. În întuneric, pompa este alimentată de la acumulator timp de câteva ore, în funcție de starea de încărcare.
Când radiația solară și capacitatea acumulatorului sunt aproape de zero, prin intermediul controlerului de comutare „Power Control", pompa trece pe modul de funcționare cu curent
electric normal.
Acumulatorul este protejat de sistemul electronic împotriva descărcării complete, supraîncărcării și scurtcircuitului.
Montajul şi punerea în funcţiune
1. Derulaţi complet cablul de alimentare al pompei şi al cutiei acumulatorului.
2. Cuplaţi ţevile ascendente pe pompă şi apoi fixaţi una dintre duzele fântânii arteziene.
3. Poziţionaţi pompa în iaz. Evitaţi un loc de amplasare direct pe fundul iazului, pentru că acolo pompa va aspira deosebit de multe impurităţi şi se va murdări repede.
4. Asamblaţi suportul modulului (ţevile, piuliţa olandeză şi ţăruşul) şi fixaţi-l pe partea din spate a modulului solar.
5. Conectaţi ştecherul cutiei acumulatorului la modulul solar şi înşurubaţi bine inelul de strângere. Atenţie! Ştecherul este protejat împotriva inversării polarităţii, de aceea nu este
necesar să utilizaţi forţă la introducerea acestuia.
6. Introduceţi acum ştecherul pompei în mufa „OUTPUT" a cutiei acumulatorului.
7. Amplasaţi modulul solar într-un loc însorit, fără umbră.
8. Aduceți comutatorul „SYSTEM ON/OFF" (SISTEM PORNIT/OPRIT) de pe cutia bateriei în poziția „ON" (PORNIT). LED-ul de pe indicatorul SYSTEM este VERDE și pompa începe să
funcționeze; verde înseamnă funcționarea cu energie solară, galben înseamnă funcționarea cu transformator (curent electric normal)
9. Pompa comută automat între modul de funcționare solar și cel electric. Pompa este permanent în funcțiune datorită controlerului de comutare integrat „Power Control".
Îngrijire şi întreţinere
Modulul solar
Pe modulul solar se poate depune praf, murdărie sau frunze. Acestea pot fi îndepărtate cu o lavetă din microfibră şi cu soluţie pentru curăţarea geamurilor.
Pompa solară
În cazul în care pompa îşi reduce mult debitul sau nu mai funcţionează după un anumit timp,
vă rugăm să curăţaţi pompa aşa cum este prezentat în cele ce urmează.
1) Scoateţi cablul pompei de la modulul solar.
2) Extrageţi carcasa filtrului de la pompă
3) Apăsaţi pe placa de bază şi îndepărtaţi-o de la pompă
4) Deschideţi capacul rotorului prin rotire în sens invers acelor de ceasornic
5) Scoateţi rotorul din canalul său
6) Curăţaţi şi spălaţi piesele individuale.
7) Montaţi pompa în ordine inversă
Atenţie! În timpul lucrărilor de curăţare, vă rugăm să acordaţi atenţie arborelui ceramic. Acesta se poate sparge uşor.
Cutie acumulator
După unul până la trei ani, capacitatea acumulatorului se reduce şi acumulatorul trebuie înlocuit. Puteţi achiziţiona un nou acumulator din comerţ.
1. Deconectaţi cutia acumulatorului de la comutatorul „SYSTEM OFF" şi scoateţi-o din modulul solar şi de la pompă.
2. Deşurubaţi cele 6 şuruburi de pe partea inferioară a capacului cutiei acumulatorului şi îndepărtaţi capacul.
3. Desfaceţi conexiunile cablurilor de la acumulator şi înlocuiţi acumulatorul cu un acumulator de construcţie identică.
4. Conectaţi din nou cele două cabluri la acumulator, respectând polaritatea corectă, cu clema cablului roşu, respectiv maro, la polul pozitiv (+) al acumulatorului şi cablul albastru la
polul negativ (-).
5. Închideţi din nou carcasa în ordine inversă.
6. Conectaţi din nou cutia acumulatorului cu modulul solar şi cu pompa.
7. Reconectaţi cutia acumulatorului prin intermediul comutatorului „SYSTEM ON".
Protejaţi pompa fântânii arteziene şi cutia acumulatorului împotriva îngheţului!
În lunile reci de iarnă este recomandabil ca pompa să fie scoasă din funcţiune. Curăţaţi pompa cu apă călduţă şi depozitaţi întregul sistem într-un loc ferit de îngheţ. Se recomandă
depozitarea cutiei acumulatorului pe cât posibil în stare încărcată.
Conexiune
cu pompa
Cablu la adaptor
Comutator ON/OFF
(PORNIT/OPRIT)
Cablu la panoul solar
