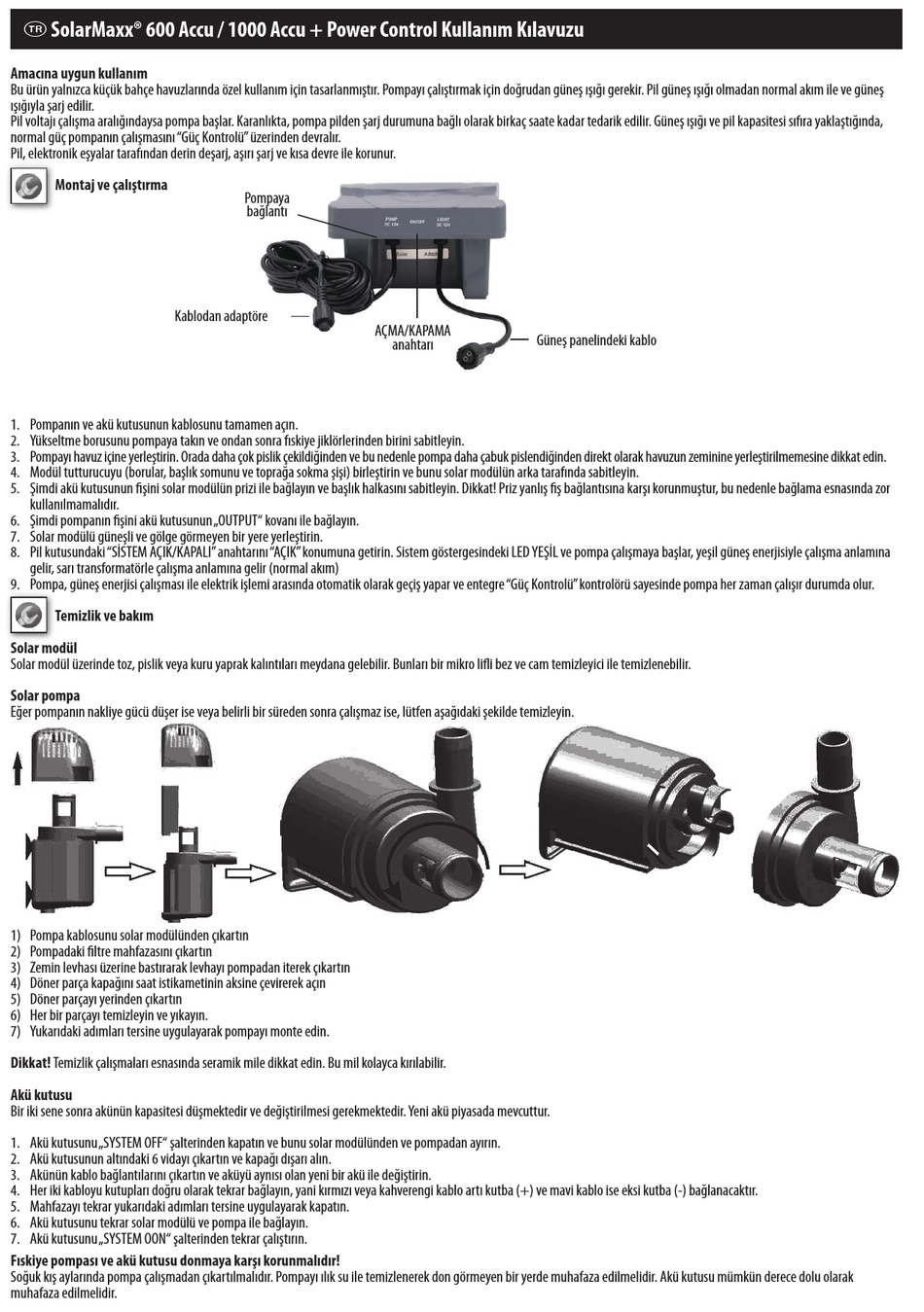

a SolarMaxx® 600 Accu / 1000 Accu + Power Control Kullanım Kılavuzu
Amacına uygun kullanım
Bu ürün yalnızca küçük bahçe havuzlarında özel kullanım için tasarlanmıştır. Pompayı çalıştırmak için doğrudan güneş ışığı gerekir. Pil güneş ışığı olmadan normal akım ile ve güneş
ışığıyla şarj edilir.
Pil voltajı çalışma aralığındaysa pompa başlar. Karanlıkta, pompa pilden şarj durumuna bağlı olarak birkaç saate kadar tedarik edilir. Güneş ışığı ve pil kapasitesi sıfıra yaklaştığında,
normal güç pompanın çalışmasını "Güç Kontrolü" üzerinden devralır.
Pil, elektronik eşyalar tarafından derin deşarj, aşırı şarj ve kısa devre ile korunur.
Montaj ve çalıştırma
Kablodan adaptöre
1. Pompanın ve akü kutusunun kablosunu tamamen açın.
2. Yükseltme borusunu pompaya takın ve ondan sonra fıskiye jiklörlerinden birini sabitleyin.
3. Pompayı havuz içine yerleştirin. Orada daha çok pislik çekildiğinden ve bu nedenle pompa daha çabuk pislendiğinden direkt olarak havuzun zeminine yerleştirilmemesine dikkat edin.
4. Modül tutturucuyu (borular, başlık somunu ve toprağa sokma şişi) birleştirin ve bunu solar modülün arka tarafında sabitleyin.
5. Şimdi akü kutusunun fişini solar modülün prizi ile bağlayın ve başlık halkasını sabitleyin. Dikkat! Priz yanlış fiş bağlantısına karşı korunmuştur, bu nedenle bağlama esnasında zor
kullanılmamalıdır.
6. Şimdi pompanın fişini akü kutusunun „OUTPUT" kovanı ile bağlayın.
7. Solar modülü güneşli ve gölge görmeyen bir yere yerleştirin.
8. Pil kutusundaki "SİSTEM AÇIK/KAPALI" anahtarını "AÇIK" konumuna getirin. Sistem göstergesindeki LED YEŞİL ve pompa çalışmaya başlar, yeşil güneş enerjisiyle çalışma anlamına
gelir, sarı transformatörle çalışma anlamına gelir (normal akım)
9. Pompa, güneş enerjisi çalışması ile elektrik işlemi arasında otomatik olarak geçiş yapar ve entegre "Güç Kontrolü" kontrolörü sayesinde pompa her zaman çalışır durumda olur.
Temizlik ve bakım
Solar modül
Solar modül üzerinde toz, pislik veya kuru yaprak kalıntıları meydana gelebilir. Bunları bir mikro lifli bez ve cam temizleyici ile temizlenebilir.
Solar pompa
Eğer pompanın nakliye gücü düşer ise veya belirli bir süreden sonra çalışmaz ise, lütfen aşağıdaki şekilde temizleyin.
1) Pompa kablosunu solar modülünden çıkartın
2) Pompadaki filtre mahfazasını çıkartın
3) Zemin levhası üzerine bastırarak levhayı pompadan iterek çıkartın
4) Döner parça kapağını saat istikametinin aksine çevirerek açın
5) Döner parçayı yerinden çıkartın
6) Her bir parçayı temizleyin ve yıkayın.
7) Yukarıdaki adımları tersine uygulayarak pompayı monte edin.
Dikkat! Temizlik çalışmaları esnasında seramik mile dikkat edin. Bu mil kolayca kırılabilir.
Akü kutusu
Bir iki sene sonra akünün kapasitesi düşmektedir ve değiştirilmesi gerekmektedir. Yeni akü piyasada mevcuttur.
1. Akü kutusunu „SYSTEM OFF" şalterinden kapatın ve bunu solar modülünden ve pompadan ayırın.
2. Akü kutusunun altındaki 6 vidayı çıkartın ve kapağı dışarı alın.
3. Akünün kablo bağlantılarını çıkartın ve aküyü aynısı olan yeni bir akü ile değiştirin.
4. Her iki kabloyu kutupları doğru olarak tekrar bağlayın, yani kırmızı veya kahverengi kablo artı kutba (+) ve mavi kablo ise eksi kutba (-) bağlanacaktır.
5. Mahfazayı tekrar yukarıdaki adımları tersine uygulayarak kapatın.
6. Akü kutusunu tekrar solar modülü ve pompa ile bağlayın.
7. Akü kutusunu „SYSTEM OON" şalterinden tekrar çalıştırın.
Fıskiye pompası ve akü kutusu donmaya karşı korunmalıdır!
Soğuk kış aylarında pompa çalışmadan çıkartılmalıdır. Pompayı ılık su ile temizlenerek don görmeyen bir yerde muhafaza edilmelidir. Akü kutusu mümkün derece dolu olarak
muhafaza edilmelidir.
Pompaya
bağlantı
AÇMA/KAPAMA
anahtarı
Güneş panelindeki kablo
