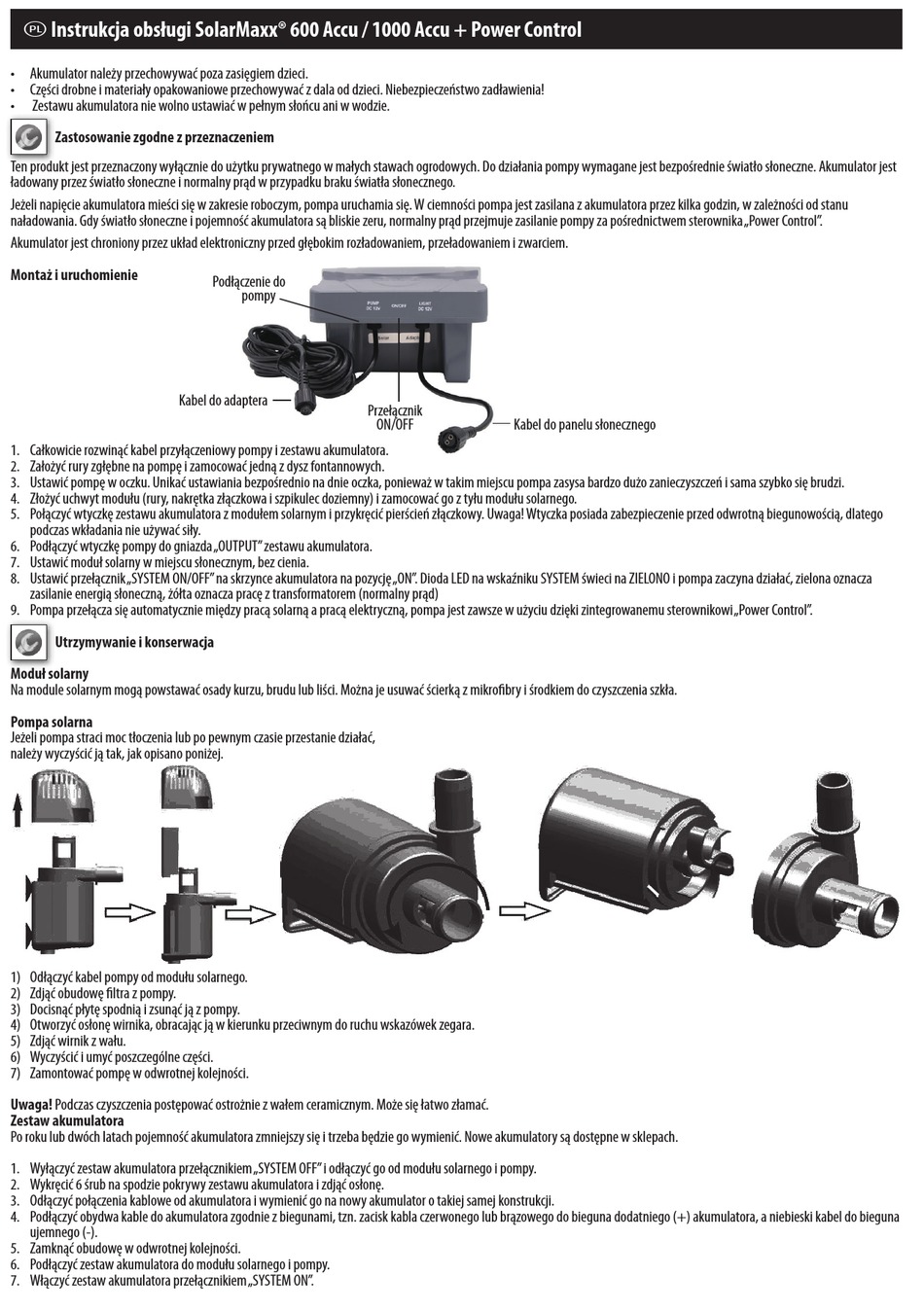

q Instrukcja obsługi SolarMaxx® 600 Accu / 1000 Accu + Power Control
• Akumulator należy przechowywać poza zasięgiem dzieci.
• Części drobne i materiały opakowaniowe przechowywać z dala od dzieci. Niebezpieczeństwo zadławienia!
•
Zestawu akumulatora nie wolno ustawiać w pełnym słońcu ani w wodzie.
Zastosowanie zgodne z przeznaczeniem
Ten produkt jest przeznaczony wyłącznie do użytku prywatnego w małych stawach ogrodowych. Do działania pompy wymagane jest bezpośrednie światło słoneczne. Akumulator jest
ładowany przez światło słoneczne i normalny prąd w przypadku braku światła słonecznego.
Jeżeli napięcie akumulatora mieści się w zakresie roboczym, pompa uruchamia się. W ciemności pompa jest zasilana z akumulatora przez kilka godzin, w zależności od stanu
naładowania. Gdy światło słoneczne i pojemność akumulatora są bliskie zeru, normalny prąd przejmuje zasilanie pompy za pośrednictwem sterownika „Power Control".
Akumulator jest chroniony przez układ elektroniczny przed głębokim rozładowaniem, przeładowaniem i zwarciem.
Montaż i uruchomienie
Kabel do adaptera
1. Całkowicie rozwinąć kabel przyłączeniowy pompy i zestawu akumulatora.
2. Założyć rury zgłębne na pompę i zamocować jedną z dysz fontannowych.
3. Ustawić pompę w oczku. Unikać ustawiania bezpośrednio na dnie oczka, ponieważ w takim miejscu pompa zasysa bardzo dużo zanieczyszczeń i sama szybko się brudzi.
4. Złożyć uchwyt modułu (rury, nakrętka złączkowa i szpikulec doziemny) i zamocować go z tyłu modułu solarnego.
5. Połączyć wtyczkę zestawu akumulatora z modułem solarnym i przykręcić pierścień złączkowy. Uwaga! Wtyczka posiada zabezpieczenie przed odwrotną biegunowością, dlatego
podczas wkładania nie używać siły.
6. Podłączyć wtyczkę pompy do gniazda „OUTPUT" zestawu akumulatora.
7. Ustawić moduł solarny w miejscu słonecznym, bez cienia.
8. Ustawić przełącznik „SYSTEM ON/OFF" na skrzynce akumulatora na pozycję „ON". Dioda LED na wskaźniku SYSTEM świeci na ZIELONO i pompa zaczyna działać, zielona oznacza
zasilanie energią słoneczną, żółta oznacza pracę z transformatorem (normalny prąd)
9. Pompa przełącza się automatycznie między pracą solarną a pracą elektryczną, pompa jest zawsze w użyciu dzięki zintegrowanemu sterownikowi „Power Control".
Utrzymywanie i konserwacja
Moduł solarny
Na module solarnym mogą powstawać osady kurzu, brudu lub liści. Można je usuwać ścierką z mikrofibry i środkiem do czyszczenia szkła.
Pompa solarna
Jeżeli pompa straci moc tłoczenia lub po pewnym czasie przestanie działać,
należy wyczyścić ją tak, jak opisano poniżej.
1) Odłączyć kabel pompy od modułu solarnego.
2) Zdjąć obudowę filtra z pompy.
3) Docisnąć płytę spodnią i zsunąć ją z pompy.
4) Otworzyć osłonę wirnika, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
5) Zdjąć wirnik z wału.
6) Wyczyścić i umyć poszczególne części.
7) Zamontować pompę w odwrotnej kolejności.
Uwaga! Podczas czyszczenia postępować ostrożnie z wałem ceramicznym. Może się łatwo złamać.
Zestaw akumulatora
Po roku lub dwóch latach pojemność akumulatora zmniejszy się i trzeba będzie go wymienić. Nowe akumulatory są dostępne w sklepach.
1. Wyłączyć zestaw akumulatora przełącznikiem „SYSTEM OFF" i odłączyć go od modułu solarnego i pompy.
2. Wykręcić 6 śrub na spodzie pokrywy zestawu akumulatora i zdjąć osłonę.
3. Odłączyć połączenia kablowe od akumulatora i wymienić go na nowy akumulator o takiej samej konstrukcji.
4. Podłączyć obydwa kable do akumulatora zgodnie z biegunami, tzn. zacisk kabla czerwonego lub brązowego do bieguna dodatniego (+) akumulatora, a niebieski kabel do bieguna
ujemnego (-).
5. Zamknąć obudowę w odwrotnej kolejności.
6. Podłączyć zestaw akumulatora do modułu solarnego i pompy.
7. Włączyć zestaw akumulatora przełącznikiem „SYSTEM ON".
Podłączenie do
pompy
Przełącznik
ON/OFF
Kabel do panelu słonecznego
