Verbindung der Abschirmung mit anderen Modulen
Die Verbindung der Abschirmung mit dem D1 Mini-Modul und anderer
Abschirmungen ist so einfach wie das Einstecken eines Moduls oder einer
Abschirmung in die Dual-Basis-Abschirmung, wie unten abgebildet:

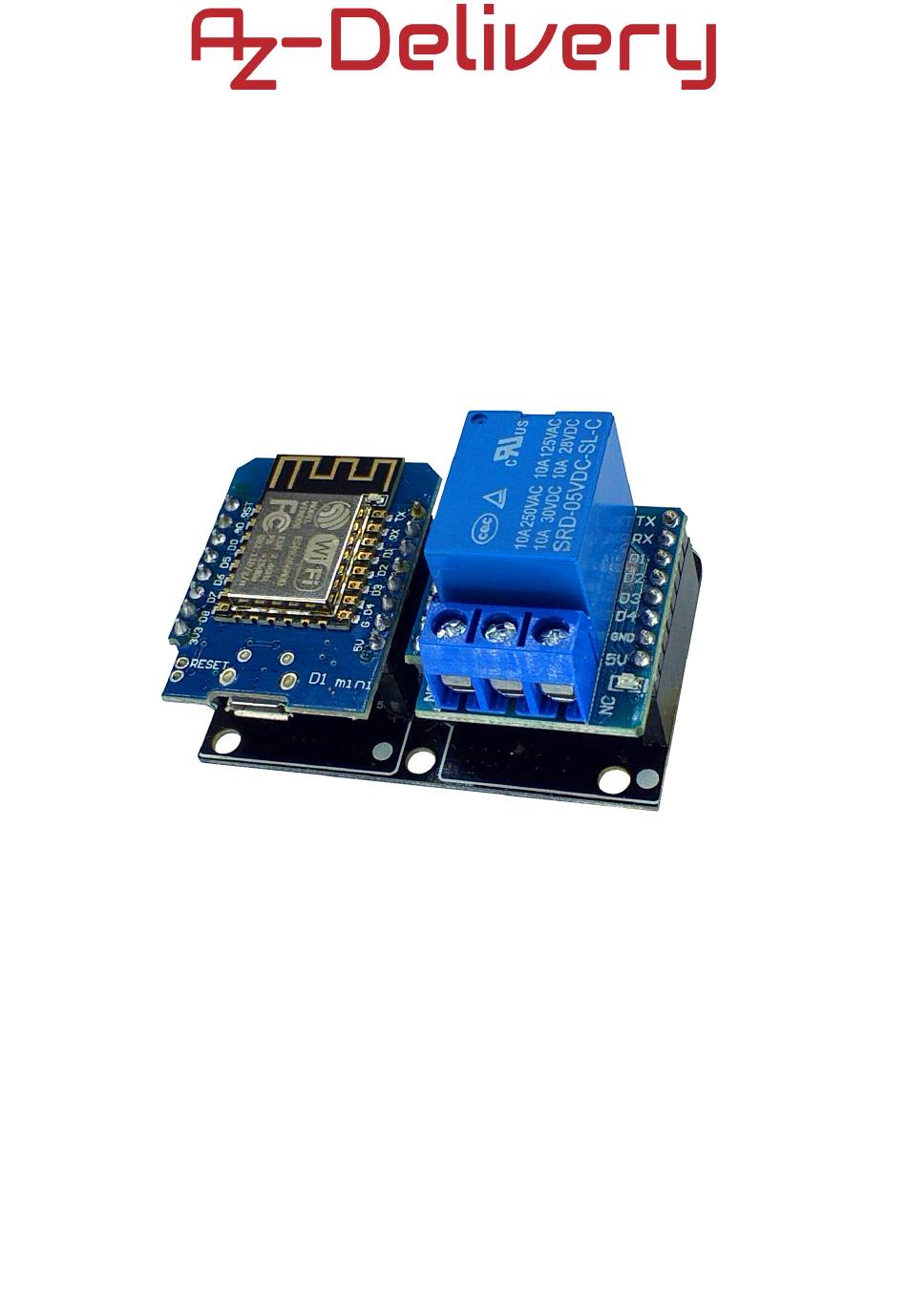

Auf dieser Abbildung ist das D1-Mini-Modul über die D1-Mini-Dual-Basis-
Abschirmung mit der Abschirmung des D1-Mini-Relais verbunden.
Hinweis: Bitte lesen Sie vor dem Anschließen der Module die Aufkleber auf
der Dual-Basis-Abschirmung, um die Richtung der Pins zu überprüfen.
Wenn die Module in falsch angeschlossen werden, kann dies zur
Beschädigung der Module führen!
