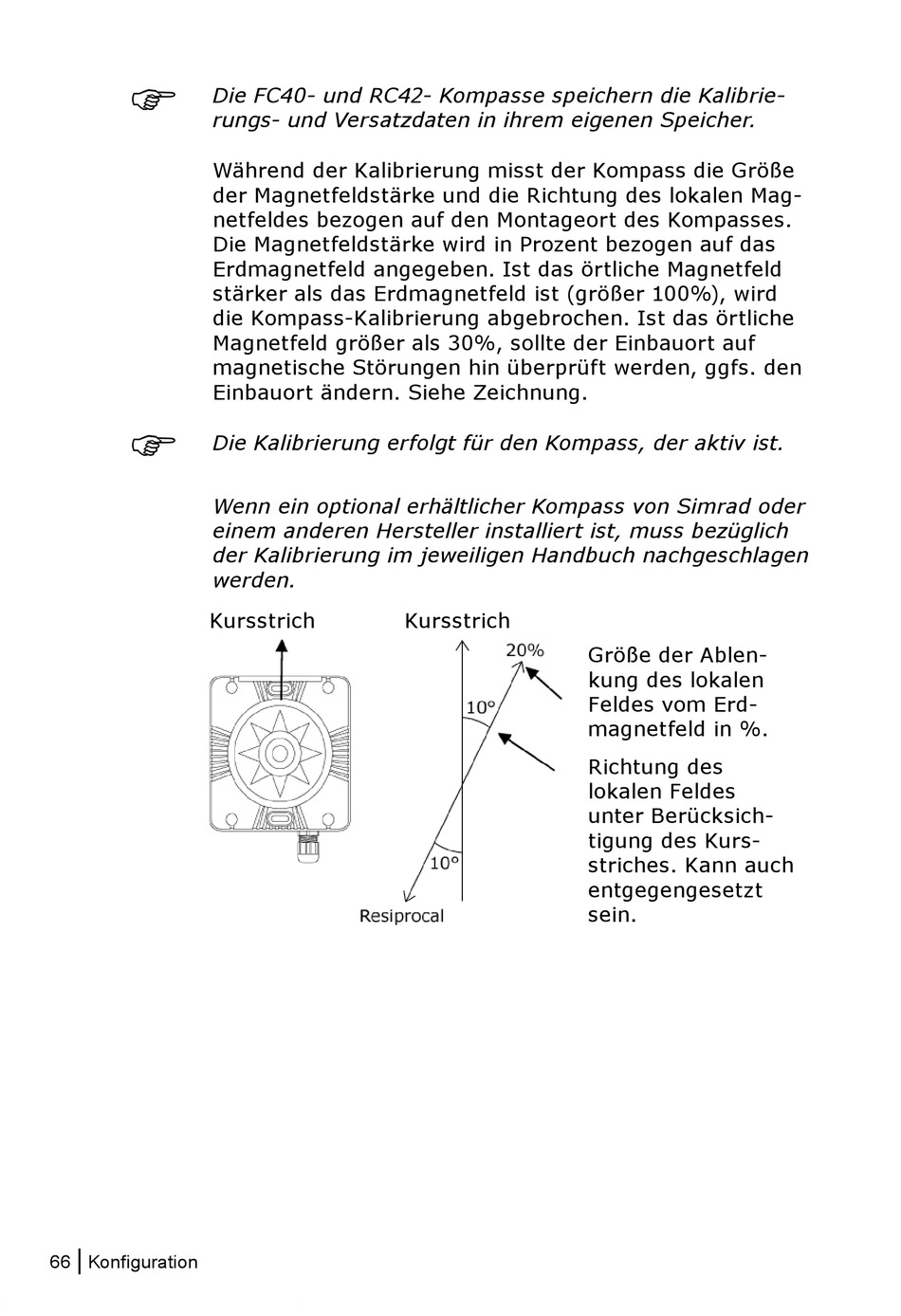

Simrad IS20 Graphic Handbuch Seite 67



Kursstrich
|
66 Konfiguration
Die FC40- und RC42- Kompasse speichern die Kalibrie-
rungs- und Versatzdaten in ihrem eigenen Speicher.
Während der Kalibrierung misst der Kompass die Größe
der Magnetfeldstärke und die Richtung des lokalen Mag-
netfeldes bezogen auf den Montageort des Kompasses.
Die Magnetfeldstärke wird in Prozent bezogen auf das
Erdmagnetfeld angegeben. Ist das örtliche Magnetfeld
stärker als das Erdmagnetfeld ist (größer 100%), wird
die Kompass-Kalibrierung abgebrochen. Ist das örtliche
Magnetfeld größer als 30%, sollte der Einbauort auf
magnetische Störungen hin überprüft werden, ggfs. den
Einbauort ändern. Siehe Zeichnung.
Die Kalibrierung erfolgt für den Kompass, der aktiv ist.
Wenn ein optional erhältlicher Kompass von Simrad oder
einem anderen Hersteller installiert ist, muss bezüglich
der Kalibrierung im jeweiligen Handbuch nachgeschlagen
werden.
Kursstrich
Größe der Ablen-
kung des lokalen
Feldes vom Erd-
magnetfeld in %.
Richtung des
lokalen Feldes
unter Berücksich-
tigung des Kurs-
striches. Kann auch
entgegengesetzt
sein.
