62 Konfiguration

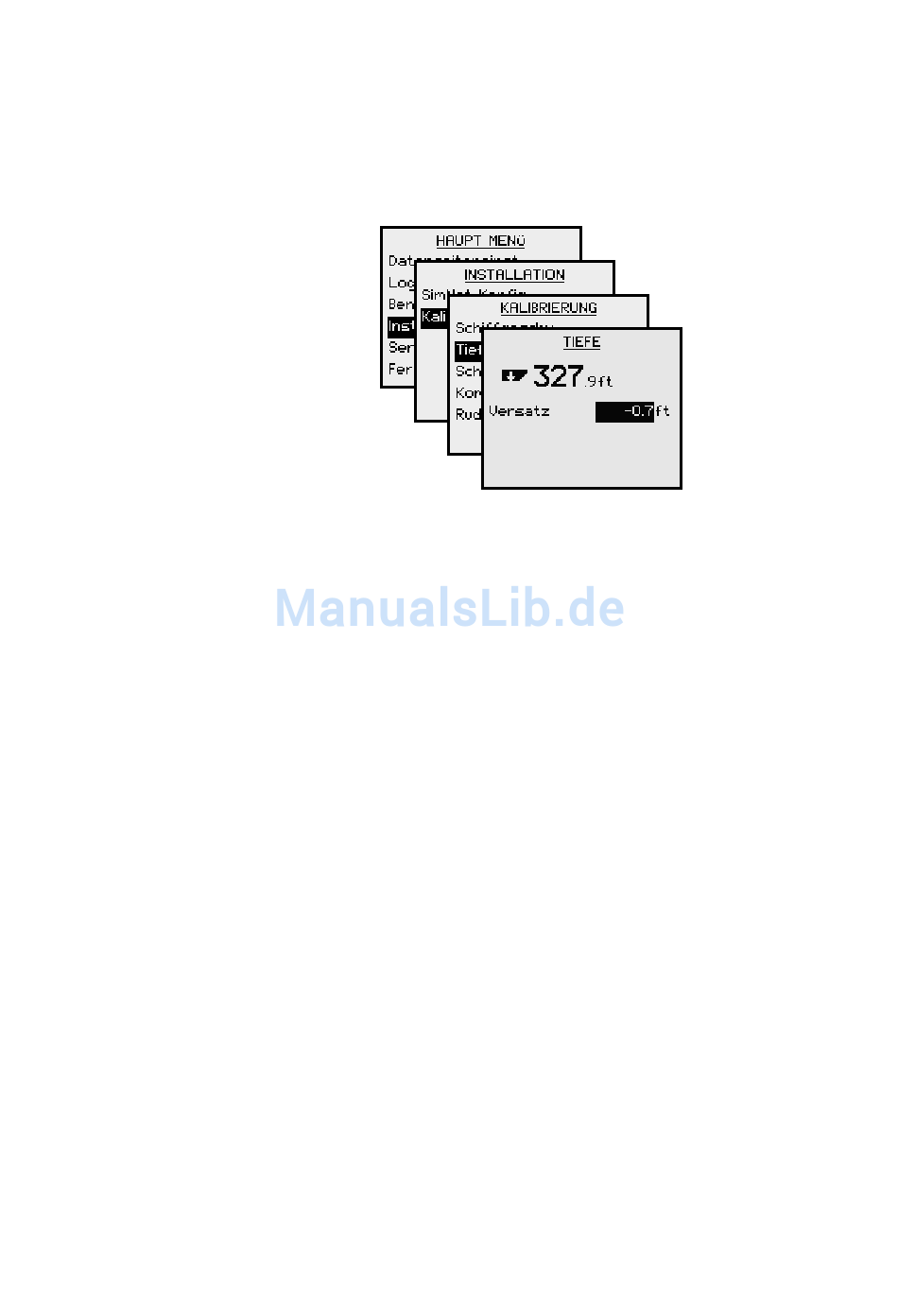

Tiefe
Der voreingestellte Wert für die Tiefenabweichung
beträgt 0.0, dieser zeigt die Tiefe vom Geber zum
Meeresboden an (b). Siehe hierzu auch die u. a.
Abbildung.
Der Wert sollte erhöht bzw. verringert werden abhängig
davon, ob der Tiefenmesswert von der Wasseroberfläche
oder vom Kiel aus gemessen werden soll:
- Ein negativer Versatz, der dem vertikalen Abstand
vom Geber zum Kiel gleich ist, zeigt die Tiefe
gemessen vom Kiel des Schiffes aus an (a)
- Ein positiver Versatz, der dem vertikalen Abstand
vom Geber zur Wasseroberfläche gleich ist, zeigt
die Tiefe gemessen von der Wasserlinie aus an (c)
