7.3 Kabelverbindung

Das IS20 kann angeschlossen werden an,
- ein SimNet-Netzwerk mit SimNet-Kabeln
- an ein NMEA2000-System
- an einen NMEA0183 Eingangsport

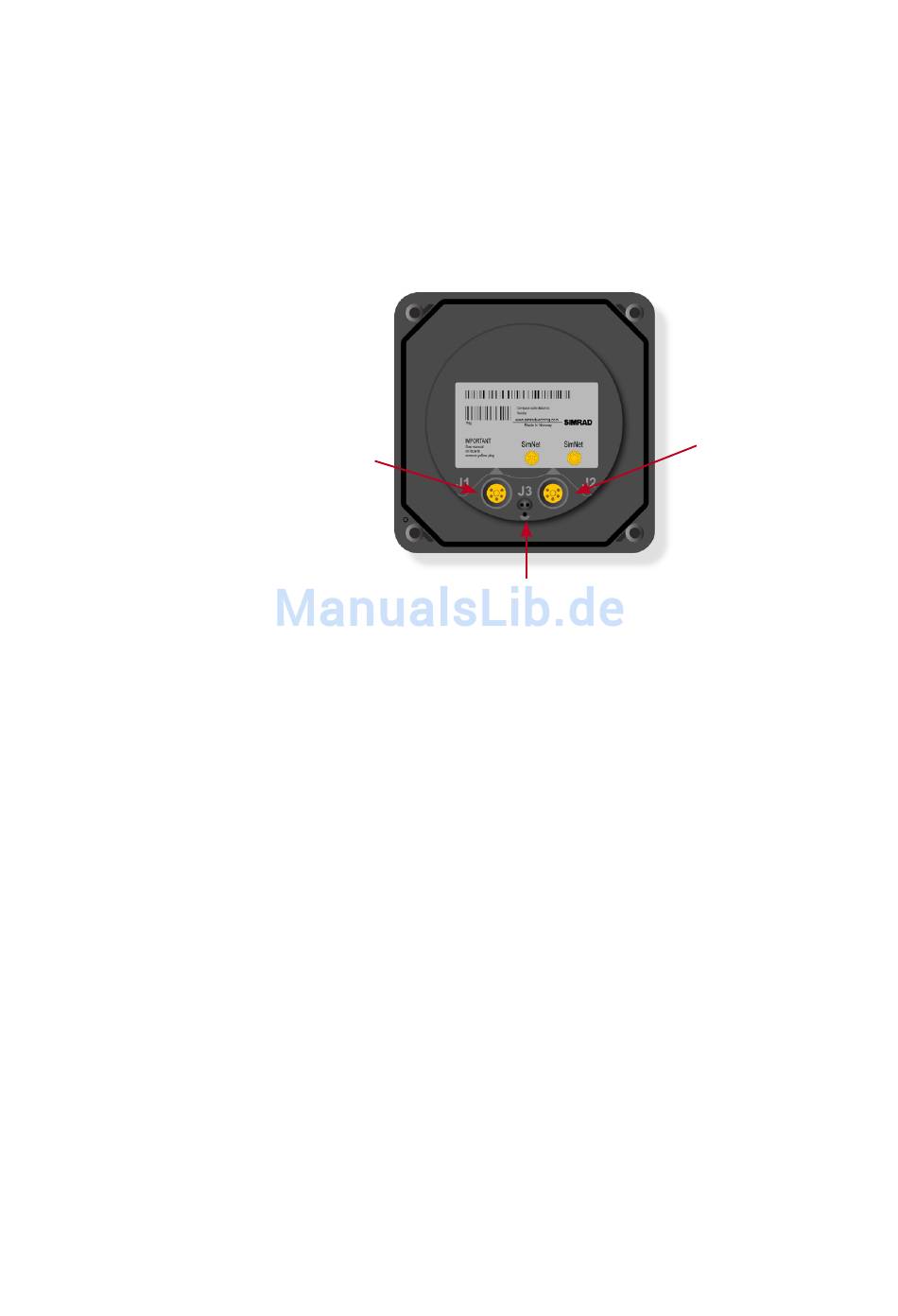

SimNet/
NMEA2000
SimNet
Das SimNet-Kabelsystem mit sehr kleinen Steckern
an beiden Enden vereinfacht die Verkabelung. Nur 10
Millimeter (3/8") Bohrungen durch die Verkleidung und
das Schott sind erforderlich.
Das SimNet-Zubehörprogamm beinhaltet alle notwendi-
gen Zubehörteile für eine einwandfreie Installation. Siehe
hierzu auch SimNet-Kabel und Zubehör, Seite 76.
SimNet-Kabel
Ein SimNet Gerät verfügt über einen oder zwei gelbe
SimNet-Anschlüsse. Es gibt keine vorgeschriebenen
„Eingänge-" oder „Ausgänge".
Verbinden Sie die SimNet-Kabel wie auf Seite 53, 54 und
55 beschrieben. Wählen Sie Kabel und Zubehör aus dem
SimNet-Zubehörprogramm aus.
Verbinden Sie die Geräte mit zwei SimNet-Anschlüssen
in einer Reihe und benutzen Sie wo nötig die Steigkabel
und die T-Verbindungsstücke. Für Kabelverlängerungen
stehen Inline-Kabelverbindsstücke zur Verfügung.
NMEA0183 Eingang
SimNet/
NMEA2000
|
Installation 51
