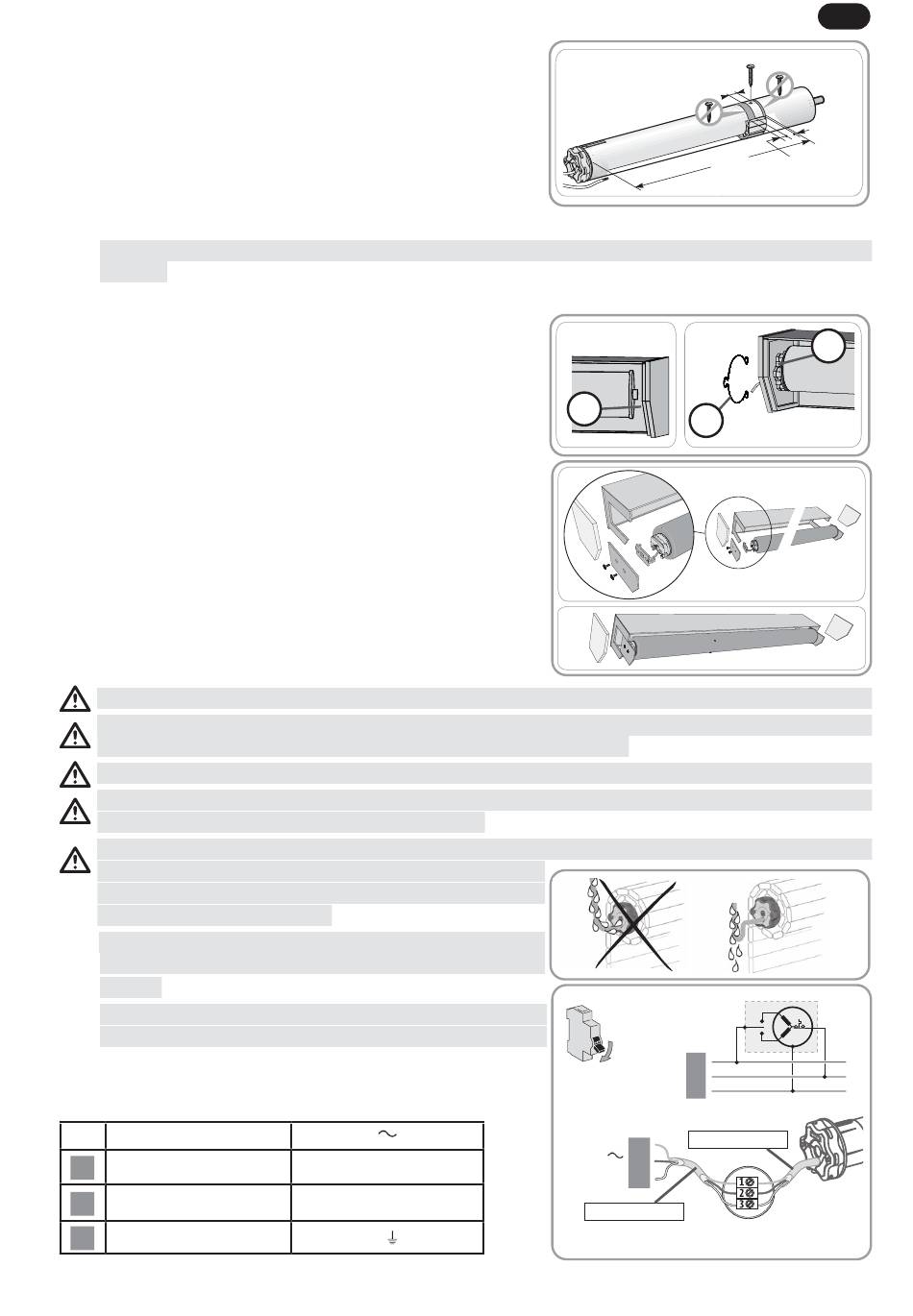

Der Mitnehmer muss im Inneren der Welle gegen
2)
Verschieben gesichert werden:
• Entweder durch Befestigung der Welle am
Mitnehmer durch 4 selbstschneidende Schrauben
mit einem Durchmesser von Ø 5 mm oder durch 4
Edelstahl-Blindnieten mit einem Durchmesser von
Ø 4,8 mm, die zwischen 5 mm und 15 mm vom
äußeren Ende des Mitnehmers entfernt an der
Welle angebracht werden;
Schrauben bzw. Blindnieten dürfen nur am Mitnehmer angebracht werden, niemals am
1
Antrieb.
• Oder durch Verwendung einer Aufschraubkappe zur Sicherung des Mitnehmers bei
Nutrohren.
 (LQEDX GHU :HOOHQ$QWULHEV(LQKHLW
Stecken Sie das Endstück auf die Welle.
 $QWULHE PLW 6WHUQNRSI
Bringen Sie die Wellen-Antriebs-Einheit am
1)
Gegenlager (F) an.
Bringen Sie die Wellen-Antriebs-Einheit am
2)
Antriebslager (G) an. Bringen Sie, je nach Art des Lagers, den Federring (H) an
2.1.4.2. $QWULHE PLW 5XQGNRSI
Befestigen Sie den Halter und die feststehende
1)
Abschlussplatte in dieser Reihenfolge am Motorkopf.
Führen Sie die Einheit aus Welle, Antrieb und starren
2)
Abschlussplatten in den Kasten ein.
9(5.$%(/81*
Dieses Produkt darf nur von einer Elektrofachkraft nach DIN VDE 1000-10 angeschlossen werden!
$OOH .DEHO GLH LQ .RQWDNW PLW HLQHU PHWDOOLVFKHQ :DQGXQJ JHUDWHQ N|QQWHQ PVVHQ PLW
einer Hülse oder Ummantelung geschützt und isoliert werden.
%ULQJHQ 6LH GLH .DEHO VR DQ GDVV VLH QLFKW LQ .RQWDNW ]X EHZHJOLFKHQ 7HLOHQ JHUDWHQ N|QQHQ
Das Kabel des Sunea screen io lässt sich abnehmen. Wenn es beschädigt wurde, muss es
durch ein gleichartiges Kabel ersetzt werden.
Wenn der Antrieb im Freien eingesetzt wird und wenn ein Versorgungskabel des Typs
H05-VVF verwendet wird, muss dieses in einem
UV-beständigen Kabelrohr, zum Beispiel in einem
Kabelkanal verlegt werden.
Achten Sie darauf, dass das Netzkabel des Antriebs
1
zugänglich bleibt: Es muss sich einfach austauschen
lassen.
Sehen Sie eine Schleife im Netzkabel vor, um das
1
Eindringen von Wasser in den Antrieb zu vverhindern
Unterbrechen Sie die Spannungsversorgung.
-
Schließen Sie den Antrieb gemäß den Angaben in
-
unten stehender Tabelle an:
Kabel
1
Braun
2
Blau
3
Gelb-Grün
