Montážní návod
10.

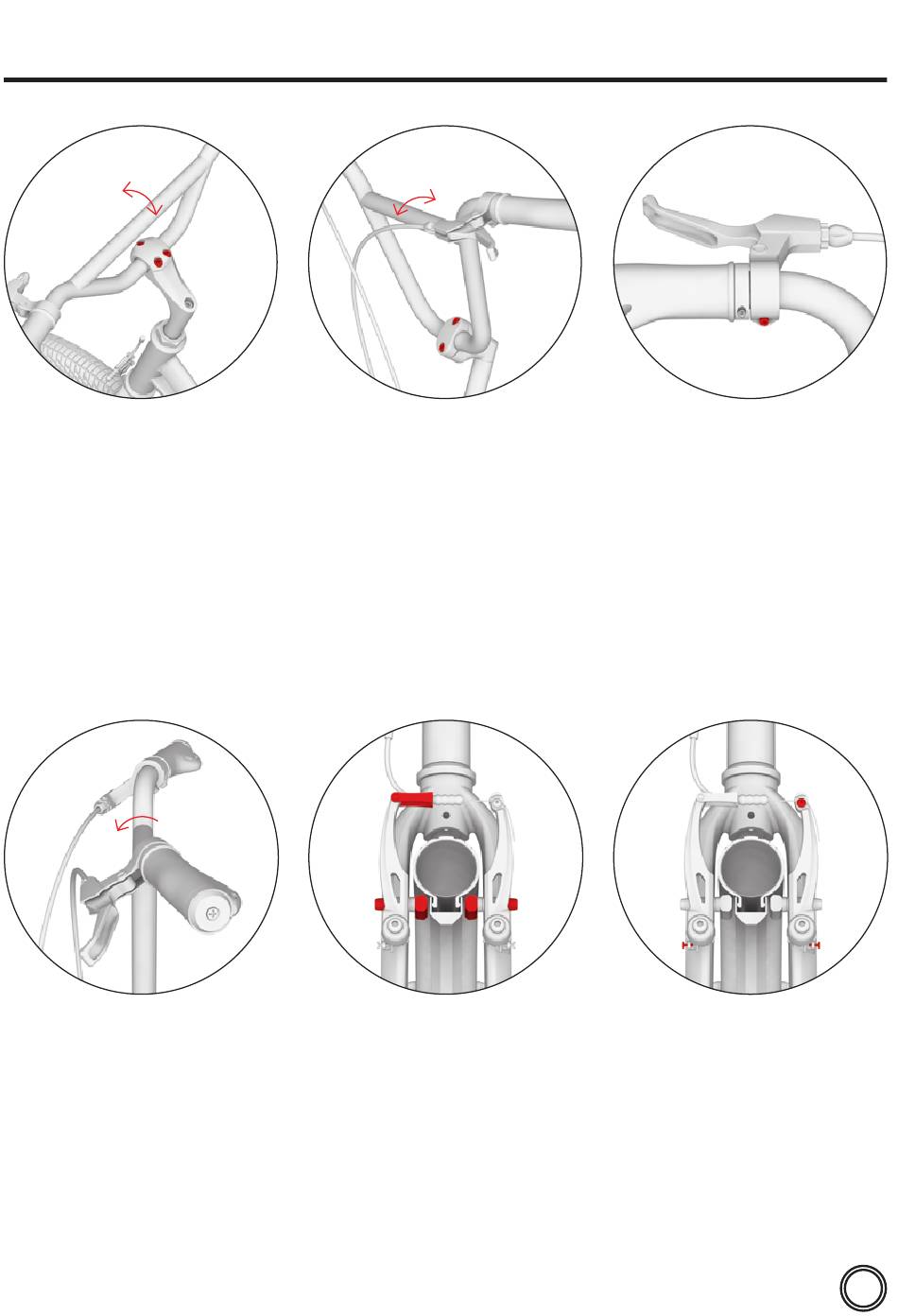

Nastavení sklonu řídítek
Podle potřeby a výšky jezdce upravte
sklon řídítek a dotáhněte šrouby. Větší
náklon řídítek zvětší prostor pro jezdce,
také je vhodný pro sportovní styl jízdy.
11.b
Správný sklon brzdových páček
nastavíte tak, že si stoupnete na
stupátko, uchopíte řídítka a natáhnete
prsty tak, aby prodlužovaly přímku ruky.
Do této polohy nastavte páčky a u obou
dotáhněte upevňovací šroubek, viz 11.a.
CZ
6–8 Nm
12.
1
2
Seřízení brzd (V-brzda)
i zadní kolo stejné.
Vložte brzdové lanko zpět do vodítka (1)
a zkontrolujte, zda brzdové špalíky při
zabrzdění dosedají celou svou plochou
na bok ráfku. Pokud ne, upravte jejich
polohu pomocí šroubku (2), kterým jsou
špalíky přichyceny k ramenům V-brzdy.
Špalíky se nesmí dotýkat pláště.
11.a
6–8 Nm
Nastavení sklonu brzdových páček
U obou brzdových páček povolte
upevňovací šroubek na objímce.
13.
2
je pro přední
Zkontrolujte, zda se špalíky při uvolnění
brzdové páčky dostatečně oddálí
od ráfku (1–2 mm). Vzdálenost špalíků
lze upravit přitažením či povolením
brzdového lanka v kotevním šroubu
(1). Pokud kolo při otáčení v některém
místě škrtá o brzdový špalík, symetricky
upravte vzdálenost brzdových ramen
napínacími šroubky (2).
5–6 Nm
1
2
2
16
