Webasto Thermo Top Evo Einbaudokumentation Seite 26

Toyota Avensis
B
B
C
C
B
Ident.-Nr.: 1318289D
A
1
63
64
1
D
65
1
2
66
3
Stand: 02.11.2015

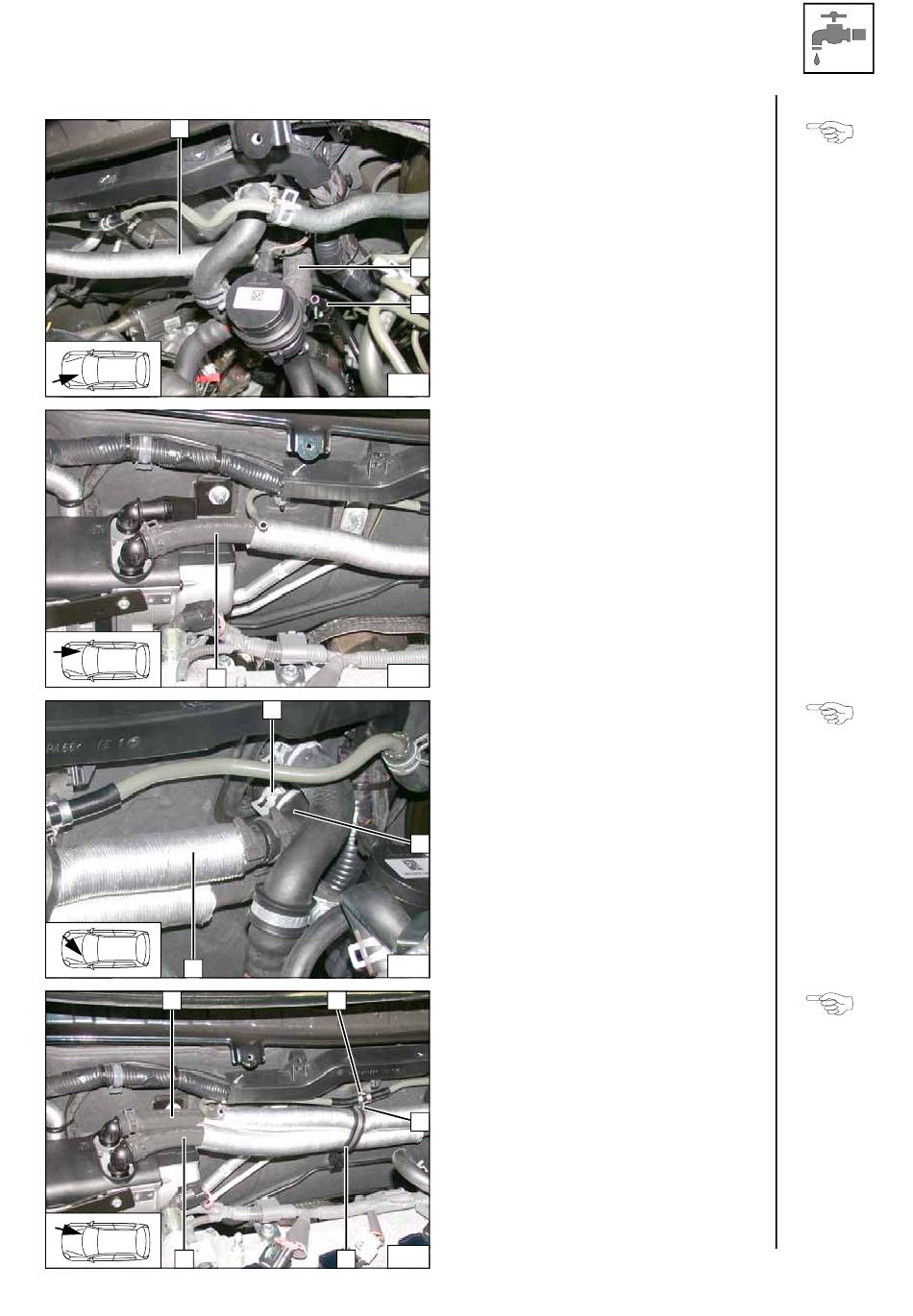

Kraftstoffleitung zur besseren Darstellung
vom Stutzen 1 abgezogen. Schlauch B zum
Heizgerät verlegen!
Schlauch C zum Heizgerät verlegen!
1 Fzg.eigene Federbandschelle
Fzg.eigene Schelle 1 vom Stehbolzen 2 ab-
nehmen, gummierte Rohrschelle Ø 48 3 auf-
stecken und zusammen mit fzg.eigener
Schelle 1 und Bundmutter M6 montieren.
Schläuche ausrichten. Auf ausreichenden
Abstand zu benachbarten Bauteilen achten,
ggfs. korrigieren!
Anschluss
Umwälz-
pumpe
Anschluss
Heizgeräte-
eingang
Anschluss
Wärmetau-
scherein-
gang
Anschluss
Heizgeräte-
ausgang
