Toyota Avensis
1
1
55
35°
1
Ident.-Nr.: 1318289D
28
8
52°
29
2
3
4
1
30
2
Stand: 02.11.2015

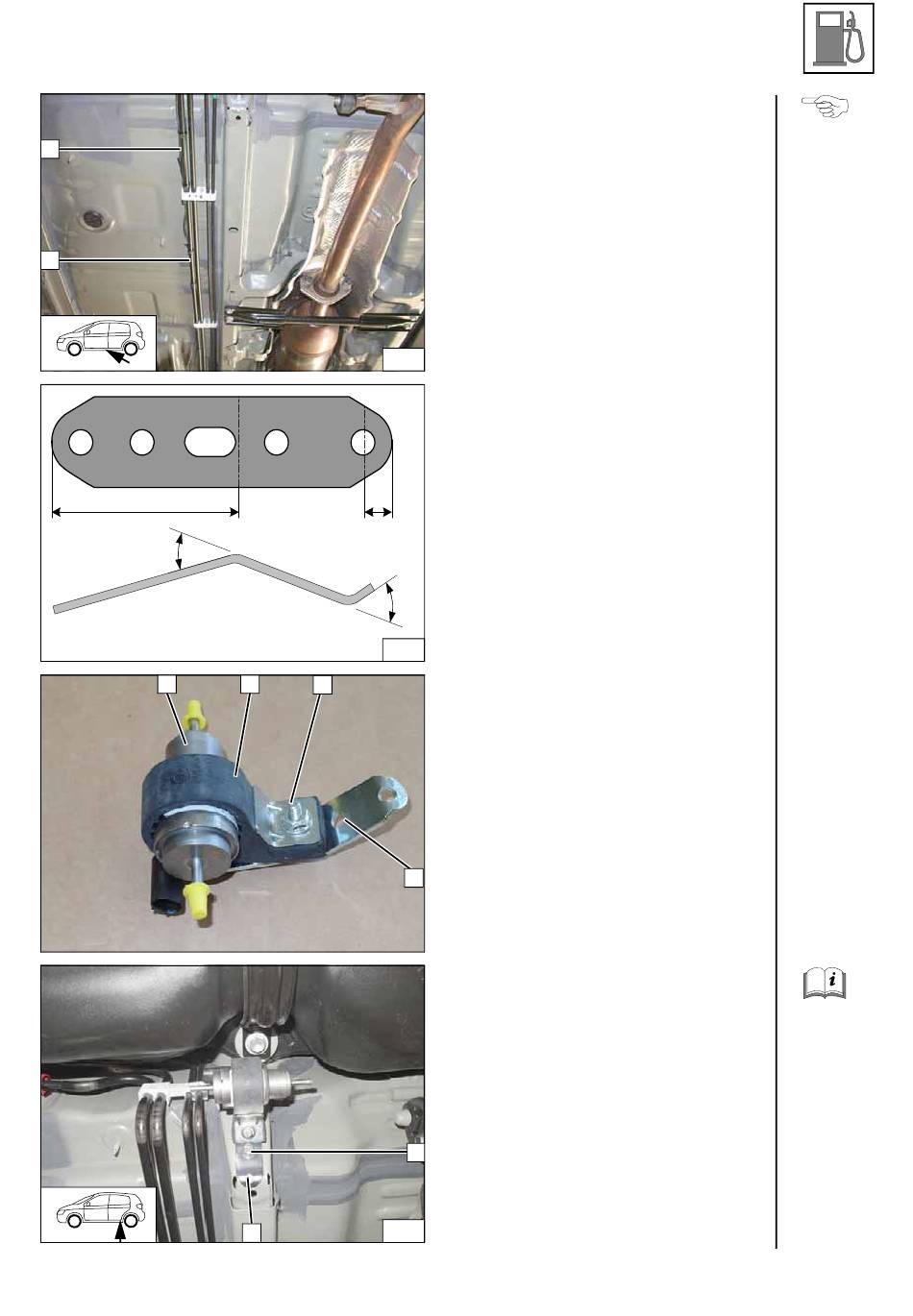

Brennstoffleitung und Kabelbaum Dosier-
pumpe 1 an fzg.eigenen Leitungen zum
Einbauort Dosierpumpe verlegen!
1 Dosierpumpe
2 Aufnahme Dosierpumpe
3 Schraube M6x25, Stützwinkel, Bund-
mutter
4 Lochband
1 Schraube M6x20, Federring, fzg.eigene
Gewindebohrung
2 Lochband
Leitungen
verlegen
Lochband
abwinkeln
Dosier-
pumpe vor-
montieren
Dosier-
pumpe
montieren
© Webasto Thermo & Comfort SE
15
