14) Montieren Sie die Tragarme.
a) Setzen Sie die Tragarme in die Hubschlitten ein, achten Sie auf die Verzahnung der
Verdrehsicherungsblöcke.

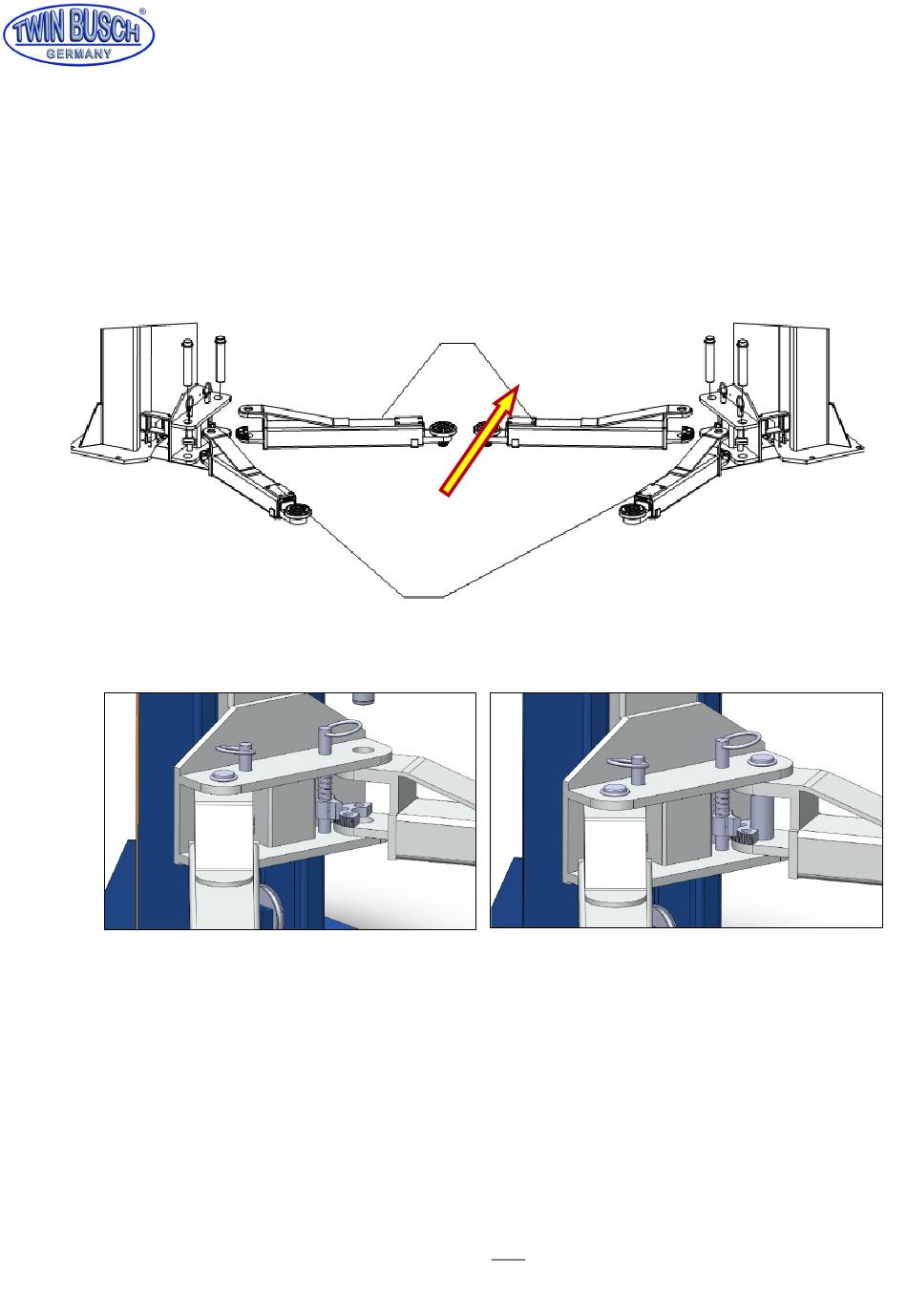

b) Setzen Sie die Tragarmbolzen in die dafür vorgesehenen Bohrungen, wie in der folgenden
Abbildung gezeigt.
Tragarm einführen, dabei die Tragarmverdrehsicherung anheben. Bolzen einführen und mit
Sicherungsring sichern.
15) Befüllen des Hydrauliksystems
Hydrauliköltank fasst ein Füllvolumen von ca. 10 Liter. Um sicher zu gehen, dass die Hebebühne
korrekt funktioniert, sollten Sie den Öltank zu 80 % mit Hydrauliköl befüllen. Hydrauliköl Typ: HLP 32
16) Probelauf
a) Halten Sie sich an die Vorgehensweise unter Absatz 9 Inbetriebnahme und achten Sie zwingend
darauf, dass sich während eines Probelaufs KEIN Fahrzeug auf der Hebebühne befinden darf.
Druckfehler, Irrtümer und Änderungen vorbehalten.
Betriebsanleitung 2-Säulenhebebühne TW242PEB4.3 / TW242PEB4.3-G
Kurze Tragarme
Fahrtrichtung
(Frontmotor)
Lange Tragarme
Seite | 13
