a) Montieren Sie den Endabschalter aufgrund der Kabellänge auf der Seite, auf der sich
der Motor befindet.
b) Montieren Sie die Öl- und Elektroleitungen.
7) Verbinden Sie die Schlitten mit dem Stahlseil
a) Richten Sie die Schlitten auf beiden Säulenseiten ca. 800 mm über dem Bodenniveau aus.
b) Versichern Sie sich, dass die Sicherheitsrasten an beiden Säulenseiten eingerastet sind, bevor Sie
mit der Montage der Stahlseile beginnen.
c) Die Schlitten müssen auf gleicher Höhe vom Boden entfernt sein bevor Sie fortfahren.

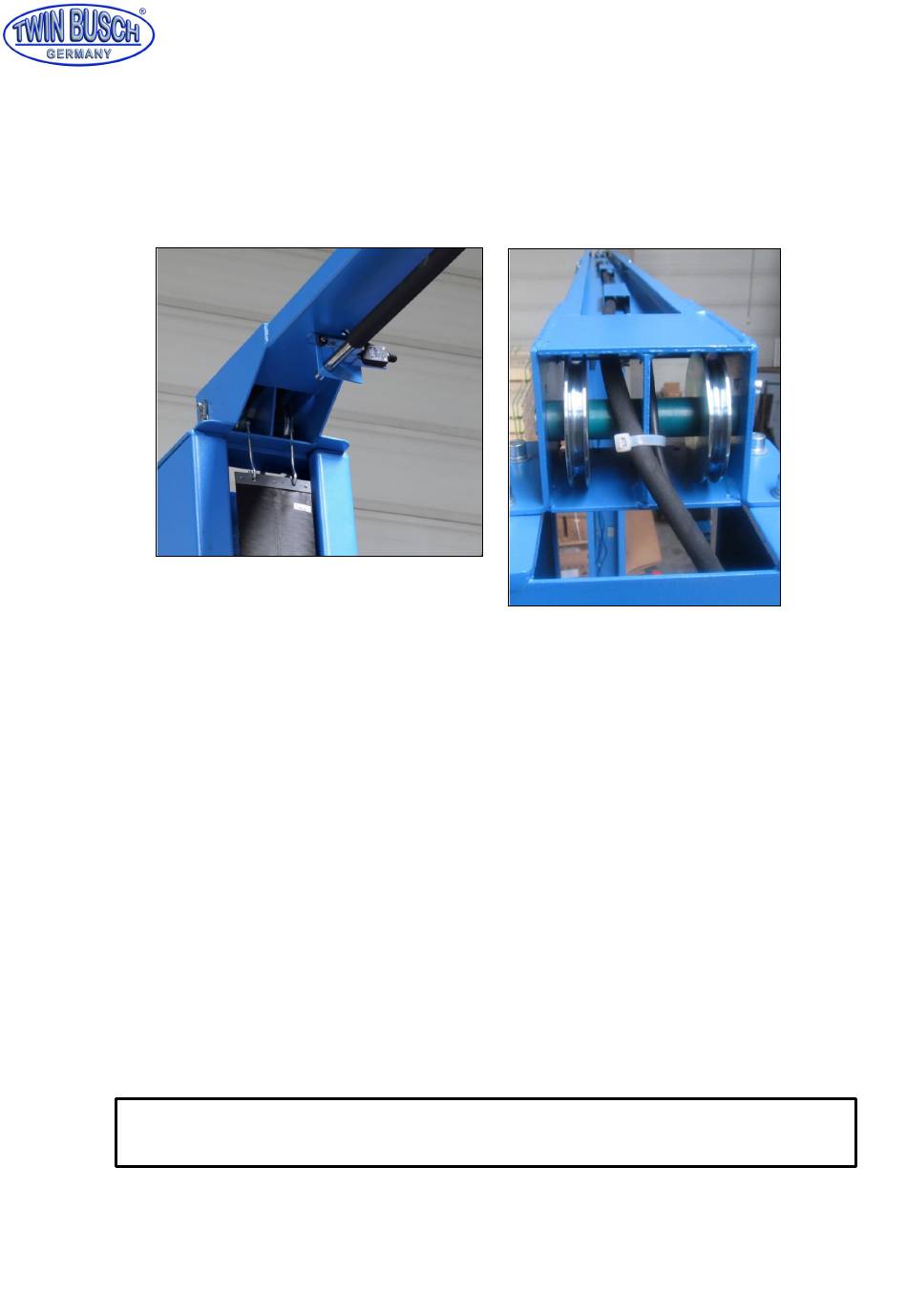

d) Ziehen Sie die Stahlseile wie in der folgenden Abbildung dargestellt ein.
e) Die Stahlseile sind auf beiden Säulenseiten „straff" einzustellen. Dabei ist darauf zu achten, dass
beim späteren Probelauf das Einrastgeräusch der Sicherheitsriegel auf beiden Seiten synchron zu
hören ist. Sollte dies nicht der Fall sein müssen die Stahlseile bzw. ein Stahlseil nachgespannt
werden.
f) Die Seile sind stets gegen unbeabsichtigtes lösen zu sichern (kontern) und einzuölen, um eine lange
Lebensdauer zu gewährleisten.
Achtung: Nach dem Einstellen der Stahlseilspannung sind auf beiden Säulenseiten die
Druckfehler, Irrtümer und Änderungen vorbehalten.
Betriebsanleitung 2-Säulenhebebühne TW242PEB4.3 / TW242PEB4.3-G
Einstellmuttern mit einer weiteren Mutter zu kontern!
