Twin Busch TWX-300 Installation, Bedienung Und Wartung
Verwandte Anleitungen für Twin Busch TWX-300
Inhaltszusammenfassung für Twin Busch TWX-300

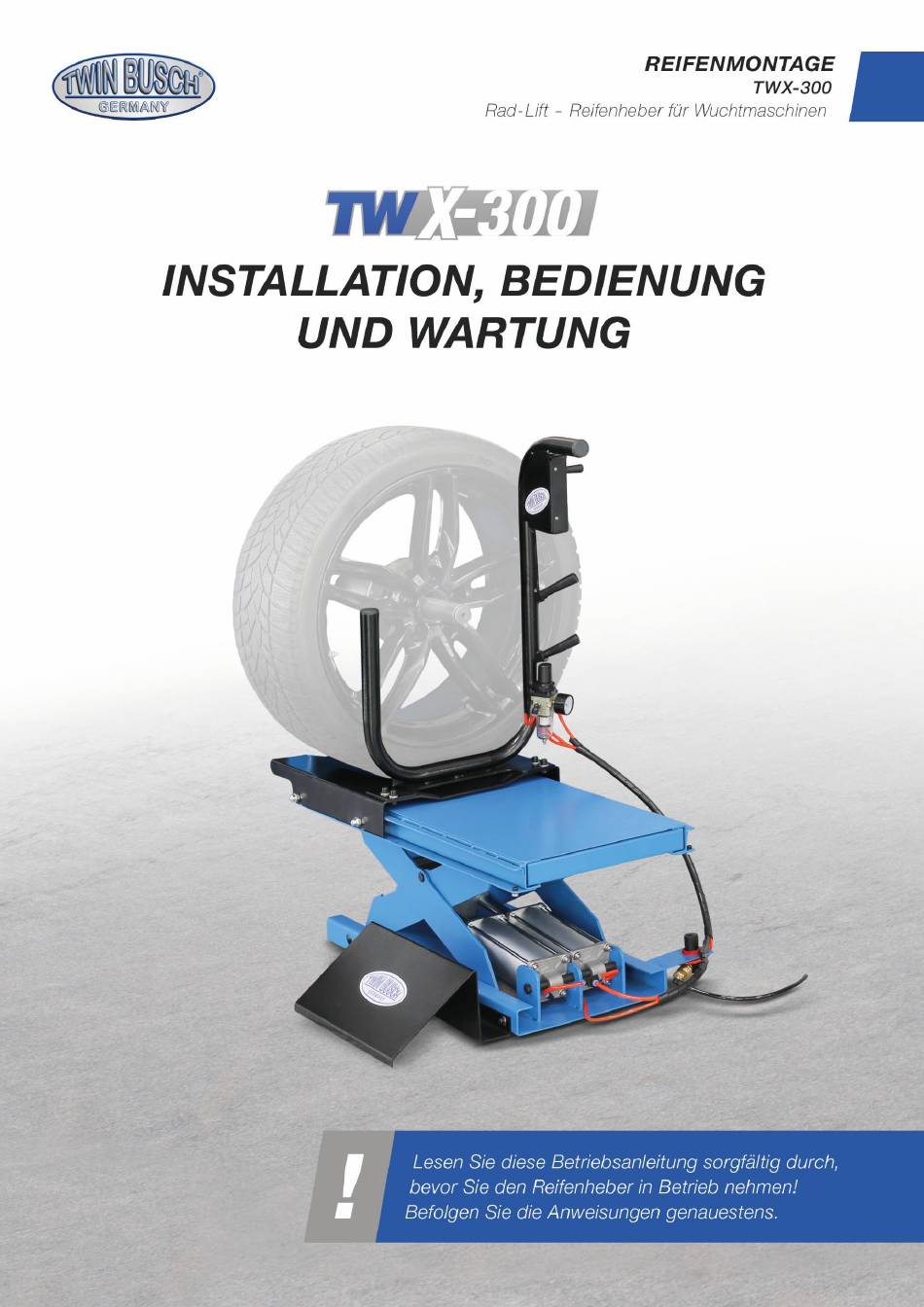

- Seite 1 Betriebsanleitung Rad-Lift TWX-300 TWX-300_Rad-Lift_Betriebsanleitung_de_00_20250129.pdf Version: -00, 29.01.2025...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Rad-Lift TWX-300 Inhaltsverzeichnis 1. Allgemeines ............................1 2. Identifikation der Betriebsanleitung ....................... 1 3. Technische Daten ........................... 1 4. Modifikation des Produktes ........................2 5. Sicherheitsbezogene Informationen ......................2 5.1 Sicherheitshinweise ............................2 6. Übereinstimmung mit dem Produkt ......................2 7. - Seite 3 Betriebsanleitung Rad-Lift TWX-300 Wichtige Informationen: AUFBAU Das Aufbauvideo zu dieser Maschine finden Sie https://youtu.be/1JrZatdDJig auf YouTube: oder scannen Sie den QR-Code. PRODUKTVORSTELLUNG Das Produktvorstellungsvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/qFAasfUk7wM oder scannen Sie den QR-Code. TWX-300_Rad-Lift_Betriebsanleitung_de_00_20250129.pdf Version: -00, 29.01.2025...
- Seite 4 Betriebsanleitung Rad-Lift TWX-300 TIPS & TRICKS In der Rubrik "Tips & Tricks" zeigen wir Ihnen einfache Lösungen, in Videos, um mit Ihren TWIN BUSCH® Produkten noch effizienter zu arbeiten. Unser Technikspezialist erklärt Ihnen die exakten Handgriffe. https://www.twinbusch.de/shop_content.php?coID=900 24/7 Service Center:...
-
Seite 5: Allgemeines

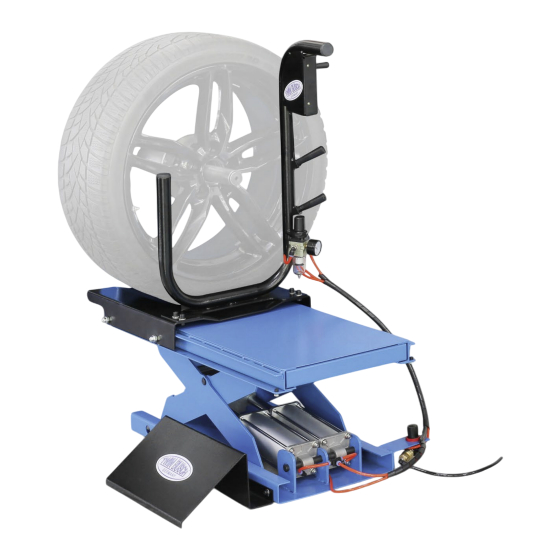

Betriebsanleitung Rad-Lift TWX-300 1. Allgemeines Der TWX-300 Rad-Lifter / Pneumatik-Lift zum mühelosen Aufspannen schwerer Räder ist die optimale Ergänzung für eine professionelle und ergonomische Arbeitsplatzgestaltung an ihrer Reifenwuchtmaschine. Über die innovative Aufnahmevorrichtung schützen Sie die Gesundheit Ihrer Mitarbeiter(innen). Mit der Joystickkontrolle wird eine passgenaue Anbringung des Rades an der Welle auf ideale Weise ermöglicht. -
Seite 6: Modifikation Des Produktes
⋅ Keine Modifikationen an Teilen ohne Herstelleranweisungen vornehmen. 6. Übereinstimmung mit dem Produkt Der Rad-Lifter TWX-300 ist CE-zertifiziert und ist konform mit der Maschinenrichtlinie 2006/42/EC und erfüllt dabei die Norm EN ISO 12100:2010. Siehe auch unter EU-Konformitätserklärung am Ende der Betriebsanleitung. -
Seite 7: Technische Spezifikation
Betriebsanleitung Rad-Lift TWX-300 7. Technische Spezifikation 7.1 Maschinenbeschreibung Joystickventil Bügel Wartungseinheit Schiebeschlitten Rad-Lifter Rampe 8. Aufbau und Installation 8.1 Vorbereitung vor der Installation Benötigte Werkzeuge und Ausrüstungen: ⋅ Hammer ⋅ Satz Gabelschlüssel ⋅ Satz Inbusschlüssel Seite | 3 Druckfehler, Irrtümer und Änderungen vorbehalten. -
Seite 8: Bodenverhältnisse
Betriebsanleitung Rad-Lift TWX-300 8.2 Bodenverhältnisse Der Rad-Lifter sollte auf einem ebenen Untergrund aufgestellt werden. 8.3 Aufbauanleitung 1) Öffnen Sie das Paket und entnehmen Sie die Einzelteile. 2) Lösen Sie die Transportbänder und entfernen Sie das Transportgestell. 3) Lesen und verstehen Sie die Betriebsanleitung bevor Sie fortfahren. - Seite 9 Betriebsanleitung Rad-Lift TWX-300 7) Schließen Sie den Rad-Lifter an die Druckluft an. Abbildung: Druckluftanschluss 8) Fahren Sie den Rad-Lifter nach oben. Dadurch können Sie die beiden Schrauben unten am Rad-Lifter leichter entfernen. Abbildung: Entfernen der Schrauben 9) Montieren Sie die Rampe mit den beiden Schrauben am Rad-Lifter.
-
Seite 10: Inbetriebnahme
Betriebsanleitung Rad-Lift TWX-300 9. Inbetriebnahme 9.1 Sicherheitsvorkehrungen a) Wenn die Sicherheitsvorrichtungen defekt sind oder Auffälligkeiten aufweisen, darf die Maschine keinesfalls in Betrieb genommen werden! b) Kontrollieren Sie alle Verbindungen auf einen festen Sitz und ihre Funktionsfähigkeit. c) Prüfen Sie vor der Benutzung, ob sich die Reifengleitplatte in der Ausgangsposition befindet. -
Seite 11: Bedienungsanleitung
Sie schließlich das Handventil herunter, um den Reifen langsam abzusenken. 10. Fehlersuche Achtung: Zögern Sie nicht das fachkundige Personal der Twin Busch GmbH zu kontaktieren, wenn Sie einen aufgetretenen Fehler nicht selbst beheben können. Wir werden Ihnen gerne bei Ihrer Problembehebung helfen. -
Seite 12: Wartung
- Überprüfen Sie, ob alle beweglichen Teile ausreichend geschmiert sind. Die gesamte Konstruktion sollte auf eventuelle Verschleißspuren untersucht werden. Falls ein Schaden entdeckt wurde, sollten Sie diesen reparieren oder den Twin Busch Service kontaktieren. Wenn Sie die oben genannten Wartungsintervalle und Wartungstätigkeiten befolgen, wird Ihr Rad-Lift in einem guten Zustand bleiben und Beschädigungen und Unfälle werden auch weiterhin vermieden. -
Seite 13: Anhang
Betriebsanleitung Rad-Lift TWX-300 12. Anhang 12.1 Explosionszeichnung und Ersatzteilliste Seite | 9 Druckfehler, Irrtümer und Änderungen vorbehalten. -
Seite 14: Bezeichnung
Betriebsanleitung Rad-Lift TWX-300 Bezeichnung B8 code NC code Anzahl Grundplatte PX-576-030100-0 JZ08002021375 Drosselventil Rampe PX-576-030700-0 JZ08002021407 Federscheibe B-050-060000-0 FJ04002003790 Schraube B-010-060161-0 FJ04009004676 Achse PX-576-030800-0 JZ03002016047 Federring B-055-160001-0 FJ04001003741 Inneres Scherenteil PX-576-030200-0 JZ08002021387 Äußeres Scherenteil PX-576-030300-0 JZ08002021455 Federring B-055-150001-0 FJ04001003740 Lager...
