Achtung: Bitte achten Sie besonders darauf, dass die Säule nicht herabfallen kann. Das Zubehör könnte
beschädigt oder Personen verletzt werden.
3) Nachdem Sie die erste Säule entfernt haben platzieren Sie eine Stütze unter der unteren Säule. Dann
entfernen Sie diese Schrauben aus dem Transportgestell.
4) Stellen Sie beide Säulen auf. Richten Sie die Haupt-und Nebensäule zueinander aus.
a) Nach dem Auspacken müssen Sie entscheiden an welche Stelle Sie die Säule mit der
Stromversorgung, der Bedieneinheit und der Entriegelung aufstellen wollen.
b) Stellen Sie eine Säule auf, legen Sie das Überfahrblech an diese Säule und bestimmen Sie durch
aufrichten der zweiten Säule und anlegen an der zweiten Seite des Überfahrblechs den exakten
Abstand.
5) Befestigen Sie zuerst die Hauptsäule, anschließend die Nebensäule.
a) Bohren Sie für jeden Bodenanker die Löcher in das Fundament mit einem Schlagbohrer. Bohren Sie
senkrecht zur Bodenebene.
b) Entfernen Sie Schmutz und Staub nach dem Bohren sorgfältig (absaugen und ggf. ausblasen).

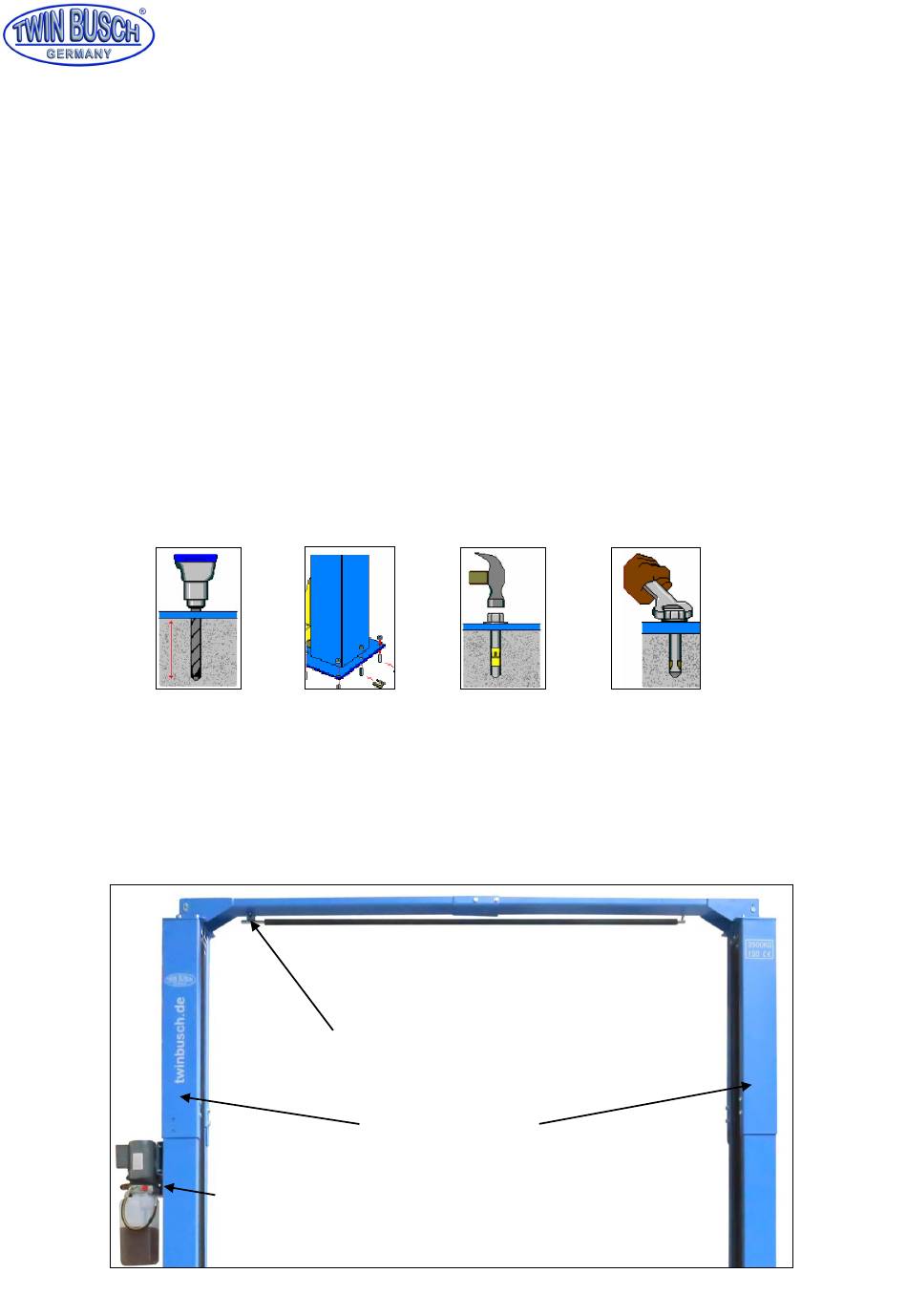

Abbildung: Arbeitsschritte zur Befestigung der Säulen
6) Installieren Sie die Querverbindungen oben
Motoreinheit
Druckfehler, Irrtümer und Änderungen vorbehalten.
Betriebsanleitung 2-Säulenhebebühne TW242PEB4.3 / TW242PEB4.3-G
Verbindungsstrebe/Querverbindung
Endabschalter
Säulenverlängerung
Seite | 7
