JAVAC VELO-X Schnellstartanleitung Seite 6

FR

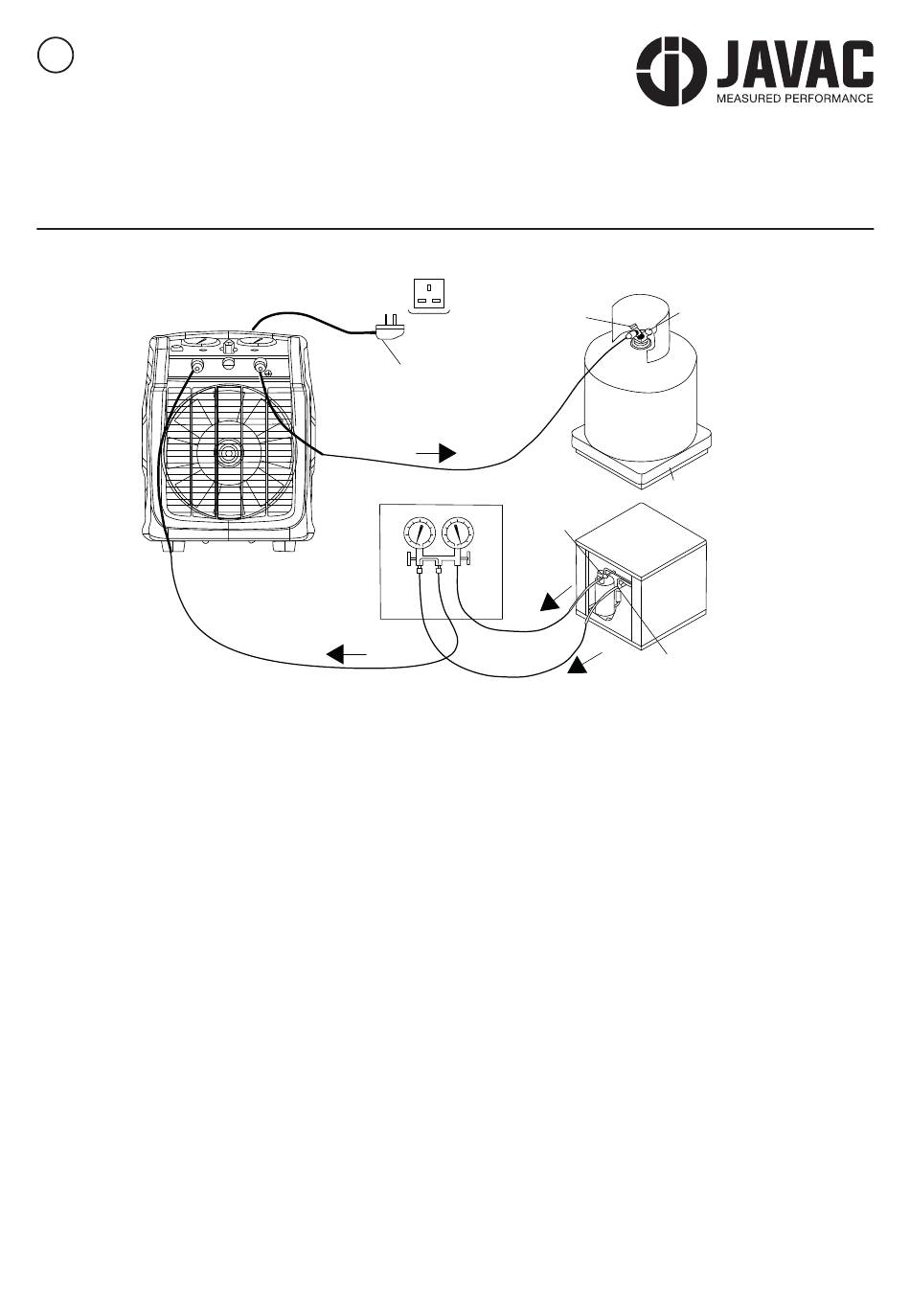

2.0 ACCROCHAGE DIRECT DE LA RÉCUPÉRATION DES
LIQUIDES OU DES VAPEURS
Direct Liquid or Vapor Recovery Hook up Diagram
NOTE : UTILISER LE
COLLECTEUR POUR
RÉGULER LA HAUTE
PRESSION D'ENTRÉE
1. S'assurer que la vanne de régulation est en position OFF, raccorder les tuyaux de
réfrigérant comme indiqué dans le diagramme du manuel d'utilisation.
2. Ouvrez la vanne de vapeur du réservoir de stockage de réfrigérant.
3. Branchez l'appareil sur une source d'alimentation mise à la terre. Le voyant d'état clignote en vert.
4. Appuyer sur le bouton START.
5. Après avoir appuyé sur le bouton de démarrage, tournez le bouton de sélection sur RECOVER.
6. L'appareil s'arrête automatiquement lorsque la pression d'ENTREE descend en dessous de
10" hg de vide. Tourner le bouton de sélection dans le sens des aiguilles d'une montre jusqu'à
PURGE. Appuyer sur le bouton START.
7. Lorsque l'appareil s'arrête, tournez le bouton de sélection sur OFF, sécurisez le système et
débranchez la machine.
Les mesures suivantes sont recommandées pour maximiser les taux de récupération:
1. Utilisez la plus petite longueur de tuyau de réfrigération de 3/8" de diamètre intérieur du côté de
l'aspiration de l'unité.
2. Si le système de réfrigération est propre, retirez tous les filtres, tamis, etc. du côté de l'aspiration.
3. Retirer tous les noyaux de valve de type Schrader et tous les abaisseurs de valve des tuyaux et
des valves de service.4. Use an evacuated DOT tank.
5. Si l'appareil se déclenche en cas de haute pression, remplacez le cylindre de récupération.
LIQUIDE
(OUVERT)
PUISSANCE
ENTRANTE
ORIFICE DE
SERVICE DES
LIQUIDES
LIQUIDE
VAPEUR
6
VAPEUR
(FERMÉ)
RÉSERVOIR DE
RÉCUPÉRATION
ÉCHELLE
UNITÉ OU
APPAREIL DE
CHAUFFAGE
ORIFICE DE
SERVICE DES
VAPEURS
