IT

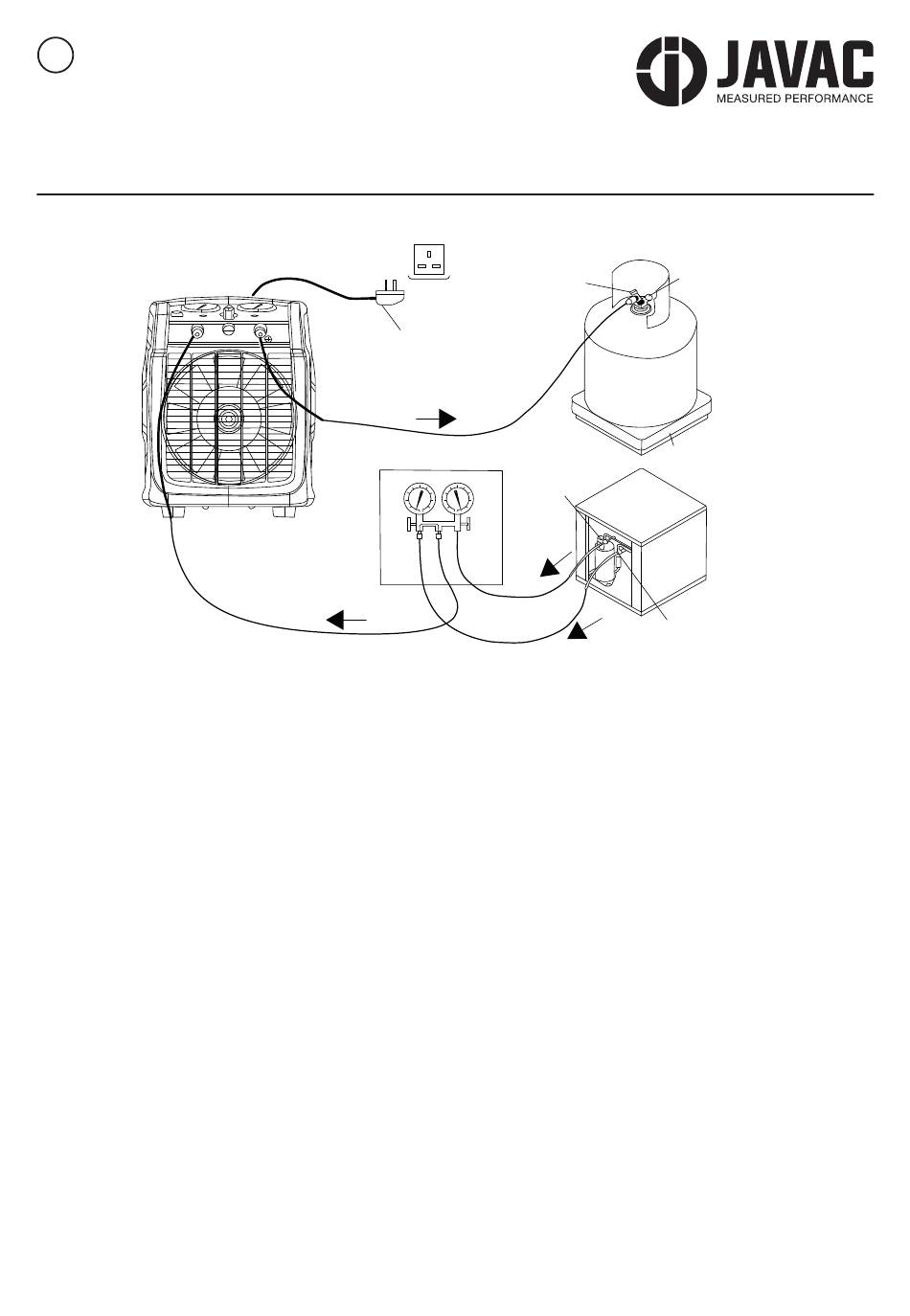

2.0 AGGANCIO DIRETTO AL RECUPERO DI LIQUIDI O VAPORI
Direct Liquid or Vapor Recovery Hook up Diagram
1. Assicurarsi che la valvola di controllo sia in posizione OFF, collegare i tubi del refrigerante come
indicato nello schema del manuale operativo.
2. Aprire la valvola del vapore del serbatoio del refrigerante.
3. Collegare l'unità a una fonte di alimentazione con messa a terra. Il LED di stato lampeggia in verde.
4. Premere il pulsante START.
5. Dopo aver premuto il pulsante di avvio, ruotare la manopola del selettore su RECOVER.
6. L'unità si spegne automaticamente quando la pressione di INGRESSO scende al di sotto di 10" hg
di vuoto. Ruotare la manopola di selezione in senso orario su PURGE. Premere il pulsante START.
7. Quando l'unità si ferma, ruotare la manopola del selettore su OFF, bloccare il sistema e scollegare
la macchina.
Per massimizzare le percentuali di recupero, si raccomanda quanto segue:
1. Utilizzare la lunghezza più corta del tubo di refrigerazione con ID 3/8" sul lato di aspirazione
dell'unità.
2. Se la refrigerazione è pulita, rimuovere tutti i filtri del lato di aspirazione, gli schermi, ecc.
3. Rimuovere tutti i nuclei delle valvole di tipo Schrader e gli eventuali depressori dai tubi flessibili e
dalle valvole di servizio.
4. Utilizzare un serbatoio DOT evacuato.
5. Se l'unità si spegne ad alta pressione, sostituire il cilindro di recupero.
NOTA: UTILIZZARE IL
COLLETTORE PER
REGOLARE L'ALTA
PRESSIONE DI
INGRESSO
LIQUIDO
(APERTO)
POTENZA IN
INGRESSO
PORTA DI
SERVIZIO
PER
LIQUIDI
LIQUIDO
VAPORE
15
VAPORE
(CHIUSO)
SERBATOIO
DI RECUPERO
SCALA
UNITÀ O
APPARECCHIO
DI CLIMATIZ-
ZAZIONE
PORTA DI
SERVIZIO PER
I VAPORI
