- Seite 1 Herzlich willkommen! Vielen Dank, dass Sie sich für unser AZ-Delivery KY-009 SMD RGB LED Modul entschieden haben. Auf den folgenden Seiten erfahren Sie, wie Sie dieses praktische Gerät verwenden und einrichten können. Viel Spaß!
- Seite 2 Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte.
- Seite 3 Anforderungen der RoHS-Richtlinie (2011/65/EU) entspricht und keine gefährlichen Stoffe in über den Grenzwerten zulässigen Mengen enthält, können dennoch Rückstände vorhanden sein. Beachten Sie die folgenden Sicherheitshinweise, um chemische Gefährdungen zu vermeiden: Achtung: Beim Löten können Dämpfe entstehen, die gesundheitsschädlich sein können. Hin- weis: Verwenden Sie einen Lötdampfabsauger oder arbeiten Sie in einem gut belüfteten Bereich.
- Seite 4 Inhaltsübersicht Einführung ........................3 Spezifikationen ......................4 Die Pinbelegung ......................4 Einrichten der Arduino IDE..................5 Wie man den Raspberry Pi und Python einrichtet..........9 Anschließen des Moduls mit Atmega328p ............10 Beispiel Skizze ......................11 Verbinden des Moduls mit dem Raspberry Pi............12 Python-Skript ......................13 - 2 -...

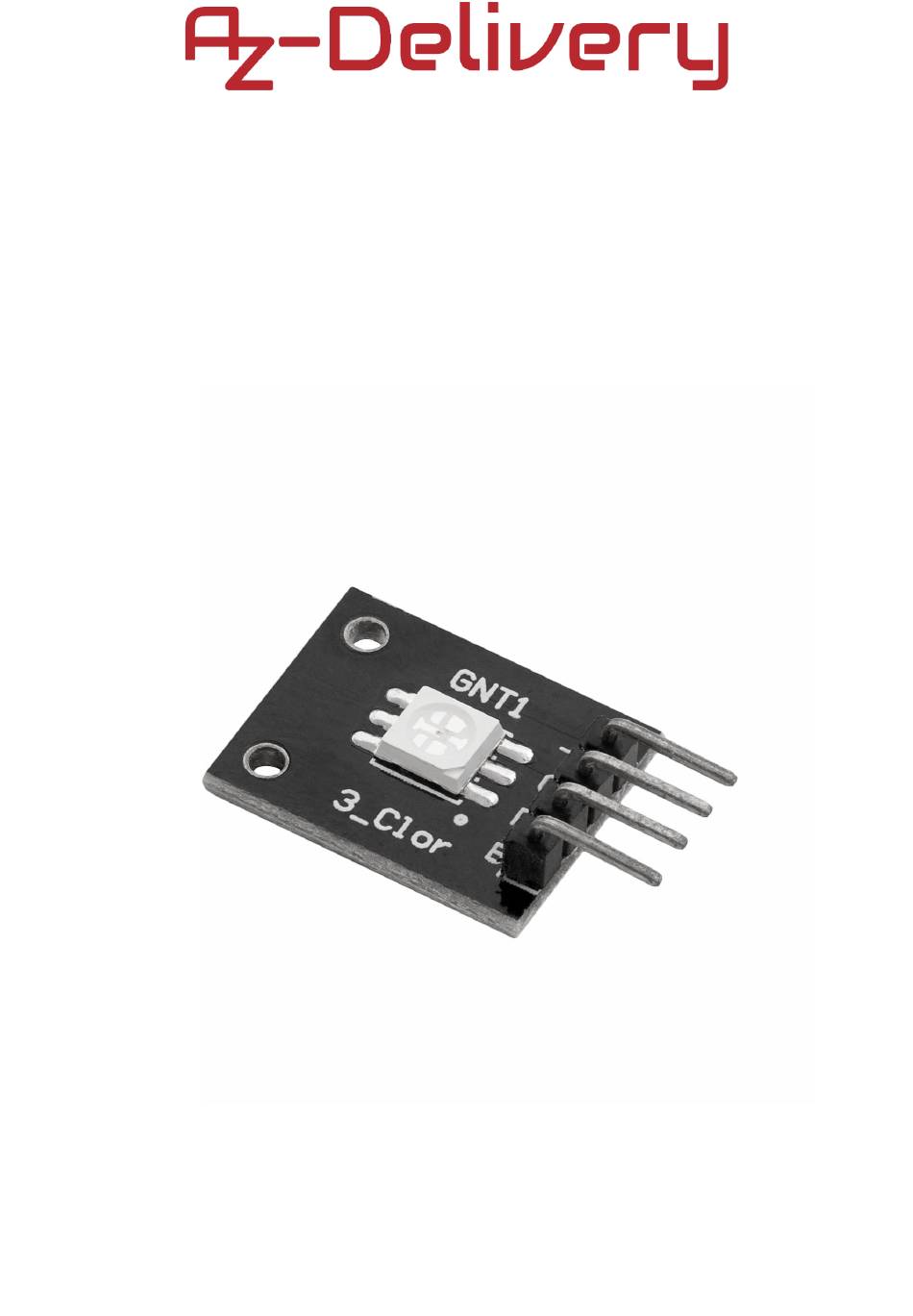

- Seite 5 Einführung Auf dem KY-009 Modul befindet sich eine SMD (Surface Mounted Device) LED. Die LED ist eigentlich drei LEDs in einer (rote, grüne und blaue LEDs in einer RGB-LED). Das bedeutet, dass die RGB-LED Licht in drei verschiedenen Farben erzeugen kann.
- Seite 6 " Abmessungen: 19 x 15mm [0.73 x 0.6in] Die Pinbelegung Das KY-009 SMD-LED-Modul hat vier Pins. Die Pinbelegung ist in der folgenden Abbildung dargestellt: Hinweis: Verwenden Sie Widerstände für die Farbpins, oder Sie können das Modul beschädigen. - 4 -...
- Seite 7 So richten Sie die Arduino IDE ein Wenn die Arduino IDE nicht installiert ist, folgen Sie dem Link und laden Sie die Installationsdatei für das Betriebssystem Ihrer Wahl herunter. Windows-Benutzer doppelklicken auf die heruntergeladene .exe-Datei und folgen den Anweisungen im Installationsfenster. - 5 -...
- Seite 8 Für Linux-Benutzer laden Sie eine Datei mit der Erweiterung .tar.xz herunter, die entpackt werden muss. Nach dem Entpacken wechseln Sie in das entpackte Verzeichnis und öffnen das Terminal in diesem Verzeichnis. Zwei .sh-Skripte müssen ausgeführt werden, das erste heißt arduino- linux-setup.sh und das zweite heißt install.sh.
- Seite 9 Auf fast allen Betriebssystemen ist ein Texteditor vorinstalliert (z. B. Windows mit Notepad, Linux Ubuntu mit Gedit, Linux Raspbian mit Leafpad usw.). Alle diese Texteditoren sind für den Zweck des Ebooks vollkommen ausreichend. Als Nächstes müssen Sie überprüfen, ob Ihr PC ein Atmega328p-Board erkennen kann.
- Seite 10 Wenn die Arduino IDE unter Windows verwendet wird, lauten die Portnamen wie folgt: Für Linux-Benutzer lautet der Name des Anschlusses zum Beispiel /dev/ttyUSBx, wobei x steht für eine ganzzahlige Zahl zwischen 0 und 9. - 8 -...
- Seite 11 So richten Sie den Raspberry Pi und Python ein Auf dem Raspberry Pi muss zunächst das Betriebssystem installiert werden, dann muss alles so eingerichtet werden, dass er im Headless-Modus verwendet werden kann. Headless-Modus ermöglicht eine Fernverbindung mit dem Raspberry Pi, ohne dass ein PC-Bildschirm, eine Maus oder eine Tastatur benötigt werden.
- Seite 12 Anschließen des Moduls mit Atmega328p Verbinden Sie das KY-009 Modul mit dem Atmega328p wie im folgenden Anschlussplan dargestellt: KY-009 Stift >Mc-Pin > Blaues Kabel > Rotes Kabel > Grüner Draht - 10 -...
- Seite 13 - (GND) > Schwarzes Kabel - 11 -...
- Seite 14 Beispiel-Skizze #define RED_PIN #define GREEN_PIN 9 #define BLUE_PIN 11 void setup() { pinMode(RED_PIN, OUTPUT); pinMode(GREEN_PIN, OUTPUT); pinMode(BLUE_PIN, OUTPUT); void loop() { // violette Farbe analogWrite(RED_PIN, 250); analogWrite(GREEN_PIN, 0); analogWrite(BLUE_PIN, 250); delay(1000); // orange Farbe analogWrite(RED_PIN, 255); analogWrite(GREEN_PIN, 100); analogWrite(BLUE_PIN, 0); delay(1000);...
- Seite 15 Verbinden des Moduls mit dem Raspberry Pi Verbinden Sie das KY-009 Modul mit dem Raspberry Pi wie im folgenden Anschlussplan dargestellt: KY-009 Stift > Himbeere Pi-Stift > GPIO13 [Pin 33] Rotes Kabel > GPIO19 [Pin 35] Grüner Draht > GPIO26...
- Seite 16 Python-Skript import RPi.GPIO GPIO from time import sleep GPIO.setmode(GPIO.BCM) GPIO.setwarnings(False) Blue_PIN Rot_PIN Grün_PIN GPIO.setup(Rot_PIN, GPIO.OUT, initial=GPIO.LOW) GPIO.setup(Grün_PIN, GPIO.OUT, initial=GPIO.LOW) GPIO.setup(Blau_PIN, GPIO.OUT, initial=GPIO.LOW) rot = GPIO.PWM(Rot_PIN, 100) # PWM, Frequenz 100Hz green = GPIO.PWM(Green_PIN, 100) # PWM, Frequenz 100Hz blue = GPIO.PWM(Blue_PIN, 100) # PWM, Frequenz 100Hz red.start(1) grün.start(1)
- Seite 17 Speichern Sie das Skript unter dem Namen SMDRGBLED.py. Um das Skript auszuführen, öffnen Sie das Terminal in dem Verzeichnis, in dem das Skript gespeichert ist, und führen Sie den folgenden Befehl aus: python3 SMDRGBLED.py und beobachten Sie die Magie des Farbwechsels. Beim Starten der PWM, mit der folgenden Code-Zeile: rot.start(1) eine andere Zahl als 0 verwenden, denn wenn die Zahl 0 verwendet wird,...
