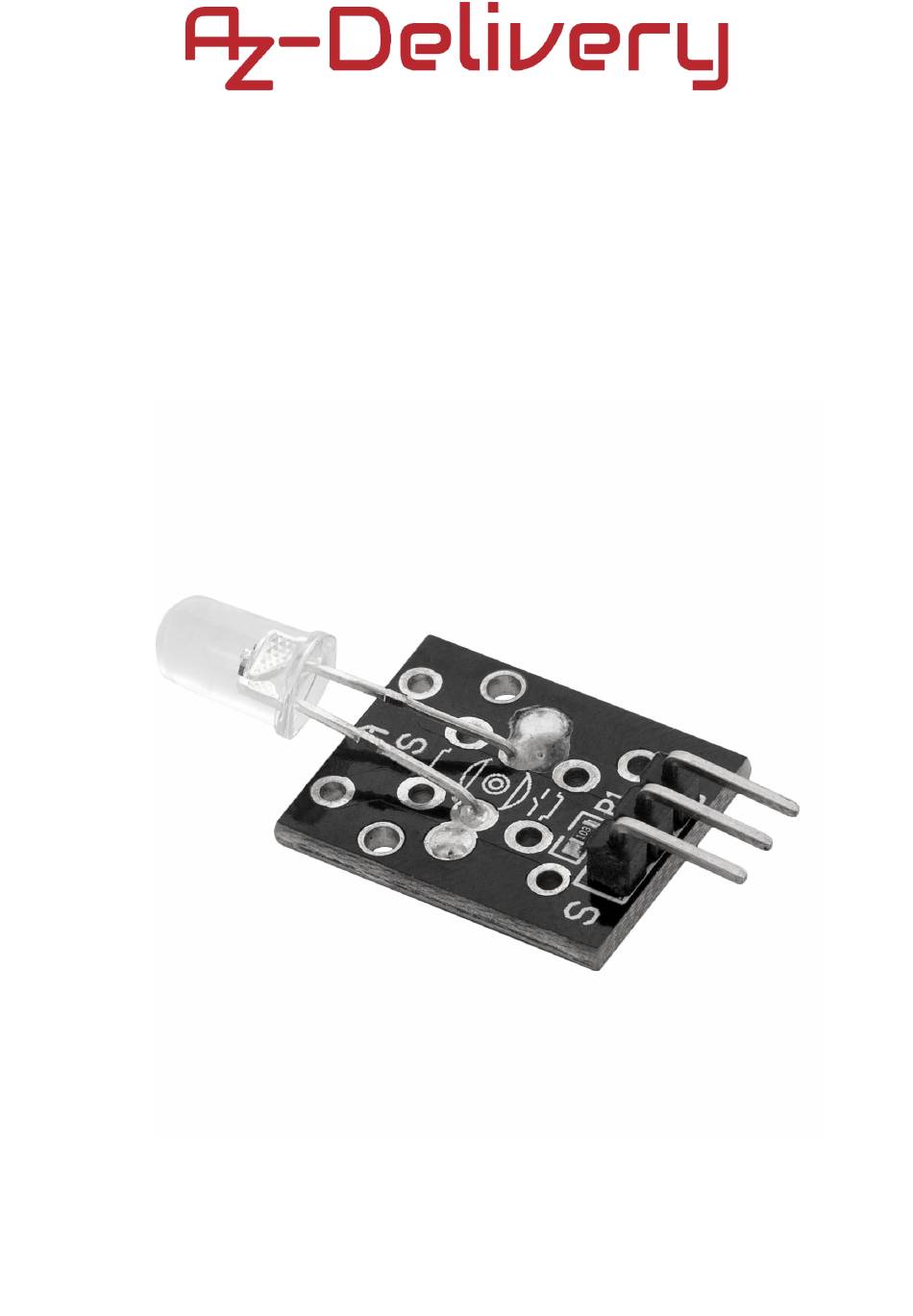

- Seite 1 Willkommen! Vielen Dank, dass Sie sich für unser AZ-Delivery KY-034 7 Color Changing LED Module entschieden haben. Auf den folgenden Seiten erfahren Sie, wie Sie dieses praktische Gerät verwenden und einrichten können. Viel Spaß!
- Seite 2 Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte.
- Seite 3 Anforderungen der RoHS-Richtlinie (2011/65/EU) entspricht und keine gefährlichen Stoffe in über den Grenzwerten zulässigen Mengen enthält, können dennoch Rückstände vorhanden sein. Beachten Sie die folgenden Sicherheitshinweise, um chemische Gefährdungen zu vermeiden: Achtung: Beim Löten können Dämpfe entstehen, die gesundheitsschädlich sein können. Hin- weis: Verwenden Sie einen Lötdampfabsauger oder arbeiten Sie in einem gut belüfteten Bereich.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ........................3 Spezifikationen ......................4 Die Pinbelegung ......................4 Einrichten der Arduino IDE..................5 Wie Sie den Raspberry Pi und Python einrichten..........9 Verbinden des Moduls mit dem Atmega328p ............. 10 Beispiel Skizze ......................11 Verbinden des Moduls mit dem Raspberry Pi............12 Python-Skript ......................13 - 2 -... -
Seite 5: Einführung

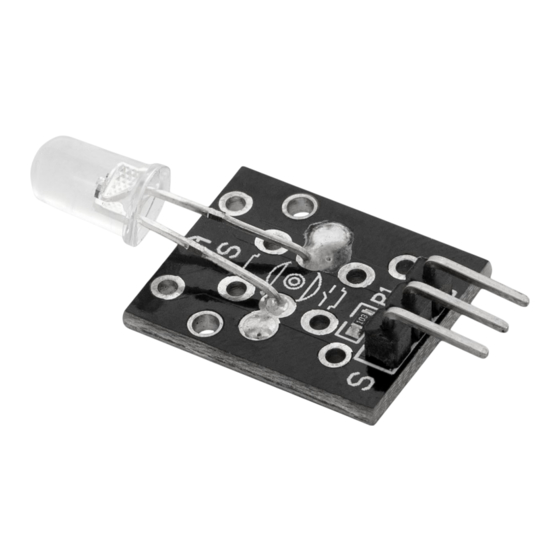

Einführung Die LED an Bord des KY-034 Moduls kann Licht in sieben verschiedenen Farben erzeugen und wechselt automatisch von einer Farbe zur anderen. Die Reihenfolge oder die Farbwechselzyklen können nicht geändert werden. Das Einzige, was Sie steuern können, ist, wann das Modul ein- oder ausgeschaltet wird. -
Seite 6: Spezifikationen
3,3V bis 5V DC " Betriebstemperatur: -25°C bis 80°C [-13°F bis 176°F] " Abmessungen: 19 x 15mm [0.73 x 0.6in] Die Pinbelegung Das KY-034 7 Farben wechselnde LED-Modul hat drei Pins. Die Pinbelegung ist in der folgenden Abbildung dargestellt: - 4 -... - Seite 7 So richten Sie die Arduino IDE ein Wenn die Arduino IDE nicht installiert ist, folgen Sie dem Link und laden Sie die Installationsdatei für das Betriebssystem Ihrer Wahl herunter. Windows-Benutzer doppelklicken auf die heruntergeladene .exe-Datei und folgen den Anweisungen im Installationsfenster. - 5 -...
- Seite 8 Für Linux-Benutzer laden Sie eine Datei mit der Erweiterung .tar.xz herunter, die Sie entpacken müssen. Nach dem Entpacken wechseln Sie in das entpackte Verzeichnis und öffnen das Terminal in diesem Verzeichnis. Es müssen zwei .sh-Skripte ausgeführt werden, das erste heißt arduino- linux-setup.sh und das zweite heißt install.sh.
- Seite 9 Auf fast allen Betriebssystemen ist ein Texteditor vorinstalliert (z.B. Windows mit Notepad, Linux Ubuntu mit Gedit, Linux Raspbian mit Leafpad, usw.). Alle diese Texteditoren sind für den Zweck dieses eBooks vollkommen ausreichend. Als nächstes müssen Sie überprüfen, ob Ihr PC ein Mikrocontroller-Board erkennen kann.
- Seite 10 vorherigen Bild sehen. - 8 -...
- Seite 11 Wenn die Arduino IDE unter Windows verwendet wird, lauten die Portnamen wie folgt: Für Linux-Benutzer lautet der Portname zum Beispiel /dev/ttyUSBx, wobei steht für eine ganzzahlige Zahl zwischen 0 und 9. - 9 -...
-
Seite 12: Wie Sie Den Raspberry Pi Und Python Einrichten
Wie Sie den Raspberry Pi und Python einrichten Auf dem Raspberry Pi muss zunächst das Betriebssystem installiert werden, dann muss alles so eingerichtet werden, dass er im Headless-Modus verwendet werden kann. Headless-Modus ermöglicht eine Fernverbindung mit dem Raspberry Pi, ohne dass ein PC-Bildschirm, eine Maus oder eine Tastatur benötigt wird. -
Seite 13: Verbinden Des Moduls Mit Dem Atmega328P
Verbinden des Moduls mit dem Atmega328p Verbinden Sie das KY-034 Modul mit dem Atmega328p wie auf dem folgenden Anschlussplan gezeigt: KY-034 Stift >Mc-Pin > Blaues Kabel - (GND) > Schwarzer Draht Mittlerer Stift (VCC) > Rotes Kabel - 11 -... -
Seite 14: Beispiel Skizzieren
Beispiel skizzieren #define LED_PIN 2 void setup() { pinMode(LED_PIN, OUTPUT); void loop() { digitalWrite(LED_PIN, HIGH); delay(5000); digitalWrite(LED_PIN, LOW); delay(500); - 12 -... -
Seite 15: Verbinden Des Moduls Mit Dem Raspberry Pi
Verbinden des Moduls mit dem Raspberry Pi Verbinden Sie das KY-034 Modul mit dem Raspberry Pi wie auf dem folgenden Anschlussplan dargestellt: KY-034 Stift > Himbeere Pi-Pin > GPIO22 [Pin 15] Blaues Kabel Mittlerer Stift (VCC) > [Pin 17] Rotes... -
Seite 16: Python-Skript
Python-Skript import RPi.GPIO GPIO from time import sleep GPIO.setmode(GPIO.BCM) # Pin-Einstellung für das Modul Led_PIN GPIO.setup(Led_PIN, GPIO.OUT, initial=GPIO.LOW) print('[Drücken Sie CTRL + C, um das Skript zu beenden!]') try: # Hauptprogrammschleife while True: GPIO.output(Led_PIN, GPIO.HIGH) # LED EIN sleep(10) # Warten Sie 10 Sekunden GPIO.output(Led_PIN, GPIO.LOW) # LED AUS sleep(1) - Seite 17 Speichern Sie das Skript unter dem Namen SevenColor.py. Um das Skript auszuführen, öffnen Sie ein Terminal in dem Verzeichnis, in dem Sie das Skript gespeichert haben, und führen Sie den folgenden Befehl aus: python3 SevenColor.py Um das Skript zu beenden, drücken Sie STRG + C auf der Tastatur. - 15 -...
- Seite 18 Sie mit Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige...
