Explo Zündtechnik
www.explo.at

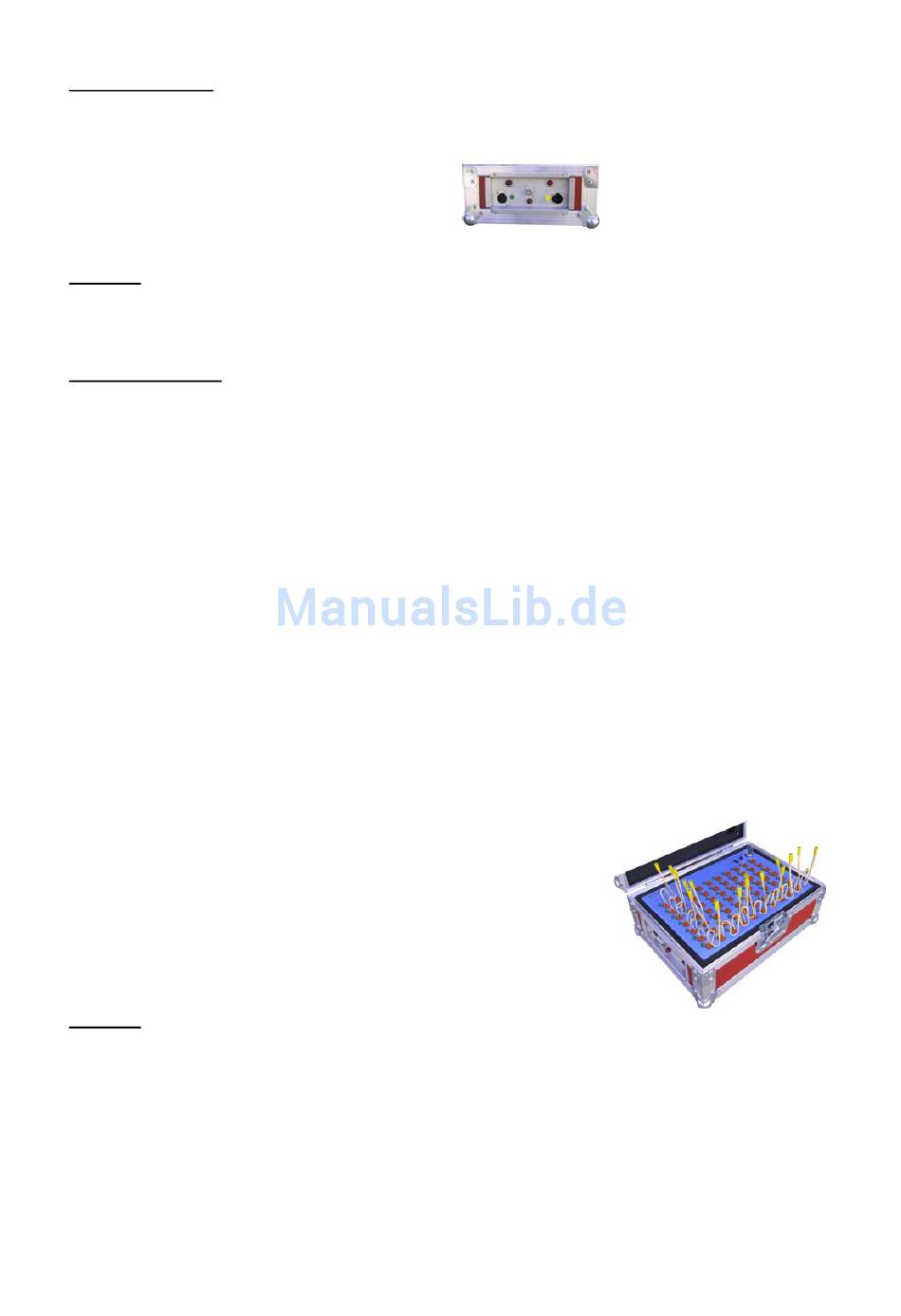

Funkverbindung
Stecken Sie die Winkelantenne in die BNC-Buchse, welche sich am linken Seitenteil
befindet. Um einen optimalen Empfang zu gewährleisten ist es wichtig die Antenne
senkrecht zu stellen.
HINWEIS: Beachten Sie, dass die Antenne nicht mit elektrisch leitenden Materialien abgedeckt
wird!
Direktverbindung
Jeder Empfänger verfügt über einen Eingang (gelber Aufkleber), sowie über einen
Ausgang für die RG58 Steuerleitung. Hier einige Anschlussskizzen:
Funktionstest
Führen Sie vor jedem Feuerwerk einen Funktionstest durch. Dafür belegen Sie die
Kanäle 1-10 sowie 11, 21, 31, 41, 51 und 61 mit Zündern. Nun drehen Sie den
Schlüsselschalter auf die Position "EIN". Nach der Statusanzeige (links am Gerät
befinden sich drei rote LEDs) beginnt das Gerät mit dem Selbsttest. Alle Durchgangs
LEDs sind nun aus (ein leichtes leuchten belegter Kanäle ist normal). Die sieben
Reihen werden nun einzeln ein geschalten (es darf immer nur eine Reihe leuchten).
Anschließend sollten alle belegten Kanäle leuchten. Nach drei Minuten im Test
Betrieb werden die LEDs aus Energiespargründen ausgeschalten.
Sollte der Funktionstest anders verlaufen, setzen Sie sich bitte mit uns in
Verbindung.
Drehen Sie den Schlüsselschalter nun auf die Position
"SCHARF". Wenn alle Kontrolllichter erlöschen ist der
Funktionstest abgeschlossen.
HINWEIS: Bei technischen Problemen setzten Sie sich bitte mit dem Hersteller in Verbindung
E-Zünderbelegung
Wenn Sie mehrere Zünder an einen Kanal legen möchten müssen Sie diese in Serie
schalten. Es können max. 25 Stück (A-Zünder) bis 80 Ohm Grenzwiderstand in Serie
oder 10 Stück (U-Zünder) bis 30 Ohm Grenzwiderstand in Serie angeschlossen
werden.
Seite 7
