Sender TX-70 K / TX-1400 K

Allgemein

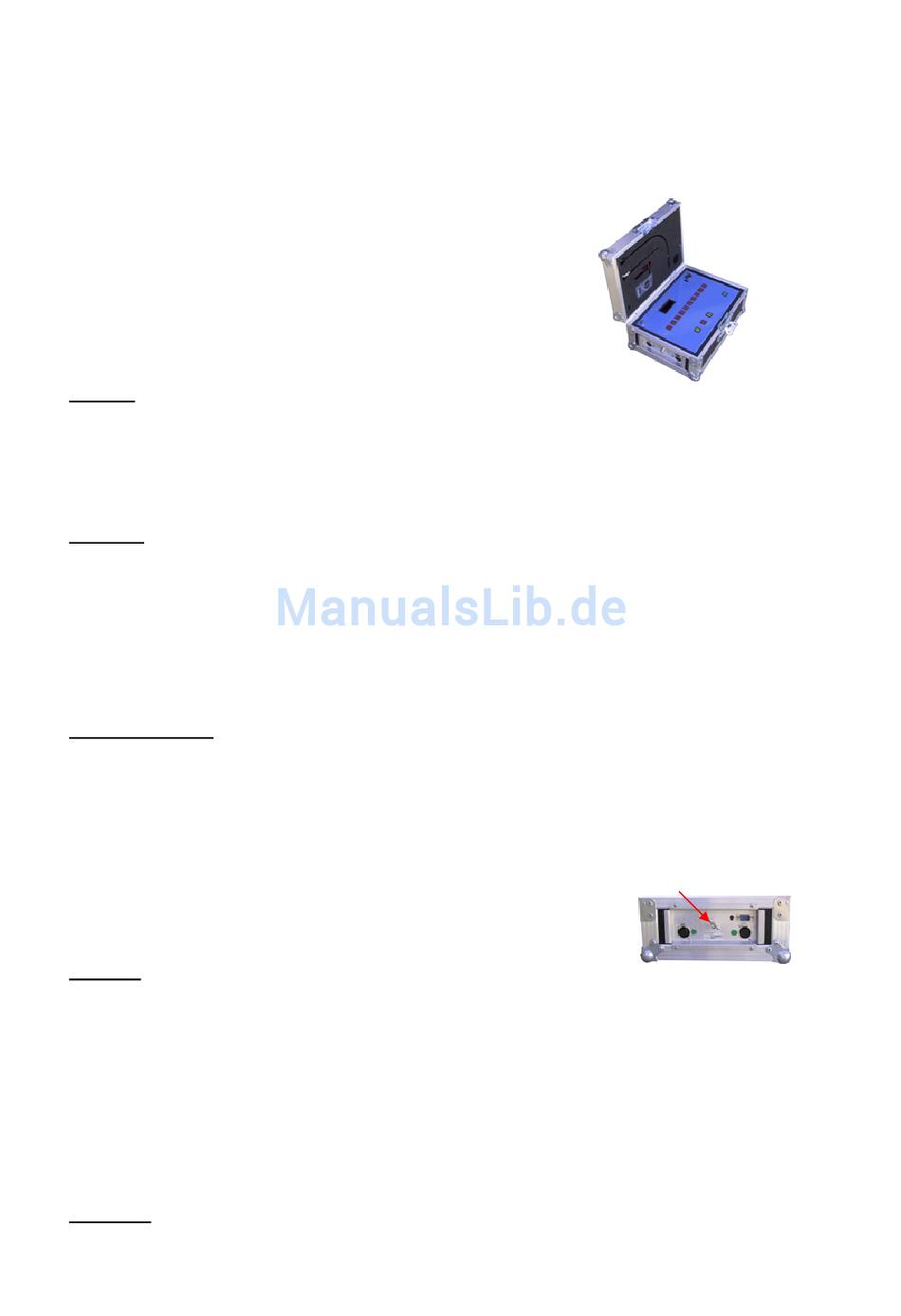

Im Deckel des Flightcase finden Sie eine Schwanenhalsleuchte zur
Arbeitsplatzbeleuchtung, die Antenne für das
Sendestativ, Ω - Testgerät, Reserveschlüssel und eine
Reservesicherung.
Display
Der Sender verfügt über ein PLED / OLED (organisches) Display. Im Gegensatz zu
den LCD- Displays kann das PLED / OLED bis zu einer Temperatur von -20°C
betrieben werden. Der Blickwinkel des Displays beträgt ±80° horizontal und vertikal.
Optional
Folgende Komponenten sind optional erhältlich:
•
RS-232 Schnittstelle

Inbetriebnahme

Funkverbindung
Da Sie eine Funkverbindung zu den Empfängern benötigen ist es wichtig diese
sachgemäß herzustellen. Stecken Sie die Antenne auf das vollständig ausgezogene
Sendestativ mit der Grundplatte. Von dem Sendestativ führt ein Antennenkabel weg.
Dieses Kabel ist an der BNC-Buchse, die sich am linken Seitenteil des Senders
befindet, zu befestigen. Bitte achten Sie darauf dass die Antenne nicht mit elektrisch
leitenden Materialien in näheren Kontakt gerät.
Antennenbuchse
HINWEIS: Die BNC- Buchse links über dem Display dient
ausschließlich zum Anschluss der Schwanenhalsleuchte!! Keinesfalls dort die Antenne
anschließen!!
Direktverbindung
Es besteht auch die Möglichkeit den Sender mittels RG58 Steuerleitung mit den
Empfängern zu verbinden. Dafür stehen Ihnen zwei 4 pol. XLR-Buchsen am linken
Seitenteil des Senders zur Verfügung (gekennzeichnet mit grünen Aufklebern).
Diese Direktverbindung kann bis zu 1000m lang sein. Die Steuerleitungen sind als
Zubehör erhältlich.
HINWEIS: Wird eine Steuerleitung angeschlossen, deaktiviert sich die Funkeinheit und es wird
kein Funksignal gesendet.
Seite 3
