- Seite 1 Bedienungsanleitung Explo Zündtechnik Explo Zündanlagen Harald Kulterer Völkermarkterstrasse 240 A-9020 Klagenfurt Tel: +43 (0) 664 / 51 007 51 Fax: +43 (0) 463 / 32 2 45 75 www.explo.at office@explo.at...
-
Seite 2: Inhaltsverzeichnis
Explo Zündtechnik www.explo.at Inhaltsverzeichnis Einleitung ..........................2 Allgemeine Beschreibung ......................2 Sender TX-70 K / TX-1400 K ....................3 Allgemein..........................3 Inbetriebnahme ........................3 Einschalten..........................4 Das Menüsystem........................4 Testsignale..........................5 PC-Modus ..........................5 Scharfschalten........................5 Boxenwechsel im Scharfmodus ................... 5 Zünden........................... -
Seite 3: Einleitung
Explo Zündtechnik www.explo.at Einleitung Lieber Explo Kunde! Wir wünschen Ihnen schon im Voraus viel Erfolg mit Ihrer Zündanlage. Bitte lesen Sie noch vor der Inbetriebnahme diese Bedienungsanleitung durch. Dadurch machen Sie sich mit den Geräten am schnellsten und besten vertraut. -
Seite 4: Sender Tx-70 K / Tx-1400 K

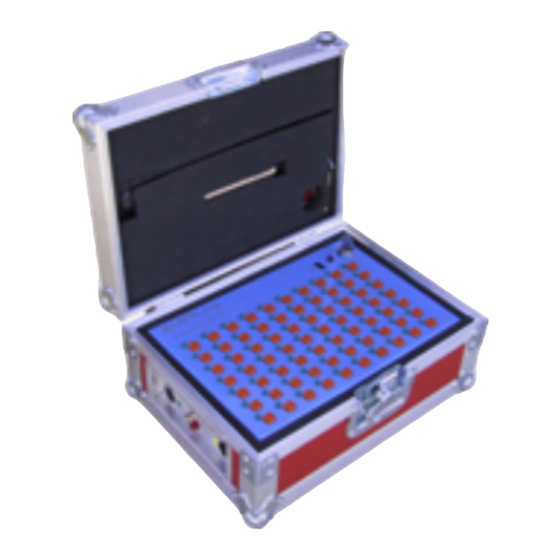

Explo Zündtechnik www.explo.at Sender TX-70 K / TX-1400 K Allgemein Im Deckel des Flightcase finden Sie eine Schwanenhalsleuchte zur Arbeitsplatzbeleuchtung, die Antenne für das Sendestativ, Ω - Testgerät, Reserveschlüssel und eine Reservesicherung. Display Der Sender verfügt über ein PLED / OLED (organisches) Display. Im Gegensatz zu den LCD- Displays kann das PLED / OLED bis zu einer Temperatur von -20°C... -
Seite 5: Einschalten
Explo Zündtechnik www.explo.at Einschalten Beim Einschalten des Gerätes erscheinen einige Informationen: Systemadresse, Batteriestatus, die gewählte Reservebox und die Startbox. Sollten eine oder mehrere Tasten gedrückt sein, wird man durch eine Fehlermeldung darauf aufmerksam gemacht. Das Menüsystem Durch Drücken des Modus Knopfes (nur im Test-Betrieb) gelangt man in das Menü. -
Seite 6: Testsignale
Explo Zündtechnik www.explo.at Start Box: In diesem Menüpunkt kann die Box Nummer eingestellt werden, mit welcher nach dem Scharfschalten das System angesteuert wird Version: Die Softwareversion, sowie die optional gewählte PC- Schnittstelle wird angezeigt. Testsignale Die korrekte Funkverbindung wird optisch durch Blinken der roten LEDs am Empfänger nach dem Empfang eines Testsignals vom Sender signalisiert. -
Seite 7: Zünden
Explo Zündtechnik www.explo.at Zünden Stellen Sie sicher dass der Akku voll geladen ist. Wenn Sie nun Ihre Effekte zünden wollen müssen Sie den Schlüsselschalter auf "SCHARF" stellen. Sie können jedoch nur dann zünden, wenn sich auch die Empfänger im Scharfmodus befinden! Durch senden eines Testsignals kann festgestellt werden in welchem Modus sich die Empfänger befinden. -
Seite 8: Funktionstest
Explo Zündtechnik www.explo.at Funkverbindung Stecken Sie die Winkelantenne in die BNC-Buchse, welche sich am linken Seitenteil befindet. Um einen optimalen Empfang zu gewährleisten ist es wichtig die Antenne senkrecht zu stellen. HINWEIS: Beachten Sie, dass die Antenne nicht mit elektrisch leitenden Materialien abgedeckt... -
Seite 9: Ohm Test
Explo Zündtechnik www.explo.at Ohm Test Nach jedem Aufbau sollten die einzelnen Zündkreise mit dem Prüfgerät durchgemessen werden. Um korrekte Messergebnisse zu erzielen muss der Empfänger ausgeschalten werden. Bei jeder Wago Klemme befinden sich oberhalb der Zünder-Klemmstelle zwei 0,8mm große Messpunkte wo das beigefügte Messgerät anzuschließen ist. -
Seite 10: Reserveakku
Explo Zündtechnik www.explo.at Achten Sie darauf, dass der Akku immer voll ist. Um den Akku zu laden, verwenden Sie bitte das mitgelieferte Ladegerät. Jedes einzelne Gerät verfügt über einen Ladekabelanschluss (orange) und einem Anschluss für den Reserveakku (rot) am rechten Seitenteil. -
Seite 11: Technische Daten
Explo Zündtechnik www.explo.at Technische Daten • Funkreichweite von min. 800 m • 16 Stunden im Standby • Temperaturbereich von -25°C bis +85°C • Anlagen sind Microcontroller gesteuert • Funksignal ist mit 48 bit mehrfach verschlüsselt • Zündfähig bis max. 80 Ω bei 50 V Zündspannung... -
Seite 12: Checkliste
Explo Zündtechnik www.explo.at Checkliste Vorbereitende Arbeiten • Sämtliche Akkus laden • Funktionstest bei den Empfängern durchführen (siehe Bedienungsanleitung) • Alle Geräte auf Vollständigkeit prüfen (Antenne, Schwanenhalsleuchte, Ohmmeter, usw.) Verladen der Anlage • Sender • Stativ für die Sendeantenne • Empfänger •...
