HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen

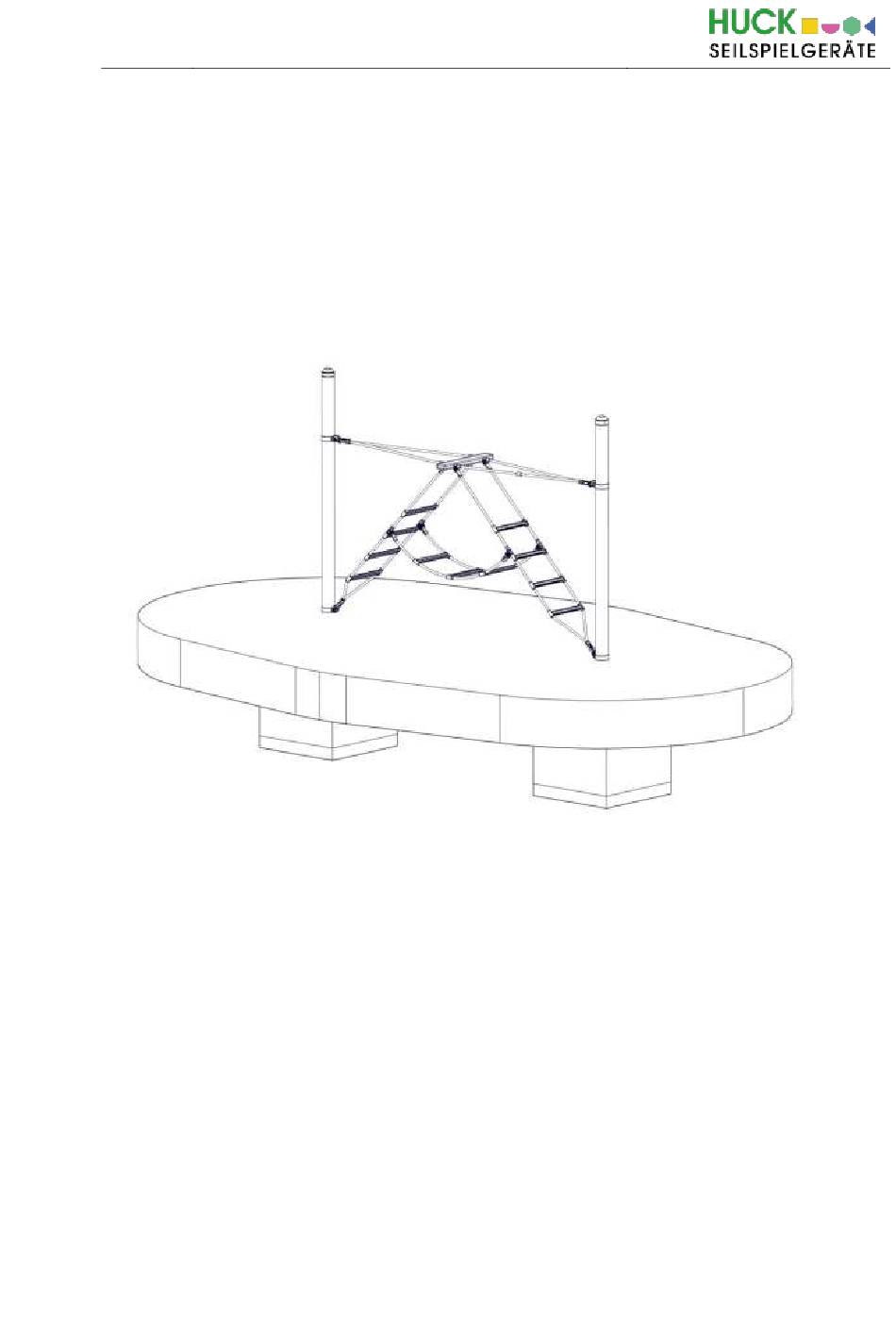

FUN-Parcours 2010 „Kletterspiel 3er Leiter"
Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den
Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden
Betreiber:
___________________________________________________
Standort:
____________________________________________________
Bei diesem Gerät beträgt der Pfosten-Abstand 3,00 m (Achsmaß).
Bei einer eventuellen Erweiterung mit anderweitigen Seil-Parcours-
Elementen (z.B. "Vario-Sytem 2,25m", "Dillenburg 3,00m", "Fun Par-
cours 3,00 m") ist der unterschiedliche Pfostenabstand zu beachten!
\\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc
seiltechnik@huck.net • www.huck.net
A Montageanleitung
Art.: 4960-4
Achtung!
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HUCK Seiltechnik FUN-Parcours 2010

Inhaltszusammenfassung für HUCK Seiltechnik FUN-Parcours 2010

  • Seite 1: Montageanleitung Fun-Parcours 2010 „Kletterspiel 3Er Leiter" Art.:4960-4

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net A Montageanleitung FUN-Parcours 2010 „Kletterspiel 3er Leiter“ Art.: 4960-4 Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden Betreiber: ___________________________________________________...
  • Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2010-06-10 Erste freigegebene Version FH Montageanleitung Revision 5 – 2023-04-25 FH neue Form der Anleitung Alle Rechte vorbehalten © Copyright 2010Huck Seiltechnik GmbH \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...

  • Seite 3: Inhaltsverzeichnis

    • www.huck.net Inhaltsverzeichnis Montageanleitung FUN-Parcours 2010 „Kletterspiel 3er Leiter“ Art.:4960-4 ....1 Einleitung Installation ....................4 Datenblatt: FUN-Parcours 2010 Kletterspiel 3er Leiter, Art.: 4960-4 ......6 Lieferumfang, Stückliste mit Teilenummern ..............8 Aufstellanweisung ....................... 12 Überprüfungen nach der Installation ................. 16 Einleitung Wartung ......................

  • Seite 4: Einleitung Installation

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Be- festigungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Vollständigkeit zu prüfen!
  • Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behalten wir uns vor.

  • Seite 6: Datenblatt: Fun-Parcours 2010 Kletterspiel 3Er Leiter, Art.: 4960-4

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Datenblatt: FUN-Parcours 2010 Kletterspiel 3er Leiter, Artikel 4960-4 Geräteraum: 3,10 m x 0,60 m Mindestraum: 6,10 m x 3,60 m Fallhöhe: 1,50 m Fallschutzfläche: 17,9 m² Vorgeschriebener Untergrund:...
  • Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montagezeit bei fertiger Einbetonierung der Stahlmasten: ca. 3 Stunden . Benötigte Hilfskräfte: 2-3 Person Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Liefe- ranten oder von der Fa. Huck Seiltechnik GmbH...

  • Seite 8: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Stück- Element / Pos. Größe O.K. Fehlt zahl Beschreibung Ø 101,6 mm; Stahlmast verzinkt 4960-4-0 3,00 m lg.

  • Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 101,6 mm, 3,00 m lang 3er Leiter für 101,6er Rohr für 101,6er Rohr für Ø 101,6 mm...
  • Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Pos. Stück- Symbol zahl 5,5 x 25 mm ~500 x 500 x 40 mm Gehwegplatte (kundenseitig beizustellen) \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...
  • Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärung der Abkürzungen und Zeichen: Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Achsmaß Beton C25/30 (für Fundamente) Betonbedarf: ~ 0,80 m Fallschutz ( bei Gussboden ~ 50 mm)

  • Seite 12: Aufstellanweisung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Aufstellanweisung \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...
  • Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung ! Alle Schrauben, Muttern und Hülsen (außer Stoppmuttern) müssen mit mindestens 5 Tropfen Loctite gesichert werden! \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...
  • Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...
  • Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...

  • Seite 16: Überprüfungen Nach Der Installation

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, ist dafür Sorge zu tragen, dass der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmate- rial (bzw.
  • Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net A Wartungsanleitung FUN-Parcours 2010 „Kletterspiel 3er Leiter“ Art.: 4960-4 \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...
  • Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revision 0 – 2010-06-10 Erste freigegebene Version FH Wartungsanleitung Revision 5 – 2023-04-25 FH Pfostenlänge 3,00 m Alle Rechte vorbehalten © Copyright 2010 Huck Seiltechnik GmbH \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...

  • Seite 19: Einleitung Wartung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, dass ein Bespielen gefährlich wird.

  • Seite 20: Allgemeine Hinweise Zu Den Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen...

  • Seite 21: Absperrung Der Spielanlagen

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.

  • Seite 22: Wartungsplan

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann.

  • Seite 23: Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsarbeiten \\CAD1\Standard\4960-4\Montageanleitung\Fun_Parcours_3er_Leiter_4960_4_ST_B_L_5_GER.doc...

  • Seite 24: Monatlich Durchzuführende Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf.

  • Seite 25: 12 1/2 Jährlich Durchzuführende Wartungsarbeiten

    Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorgefundener Mängel, protokolliert werden.

  • Seite 27: Wartungsprotokoll

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename: FUN-Parcours 2010 „Kletterspiel 3er Leiter“ / Art.-Nr. 4960-4 ____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachver- Bespiel- Gesperrt Mängel Mängel Datum Besichtigung ständiger...

  • Seite 29: Übergabebeleg

    Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muss sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüll- te und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax +49(0)6443/ 83 11 79 zurückzusenden! Art.-Nr.: 4960-4 FUN-Parcours 2010 „Kletterspiel 3er Leiter“...
