HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
seiltechnik@huck.net • www.huck.net
A Montageanleitung

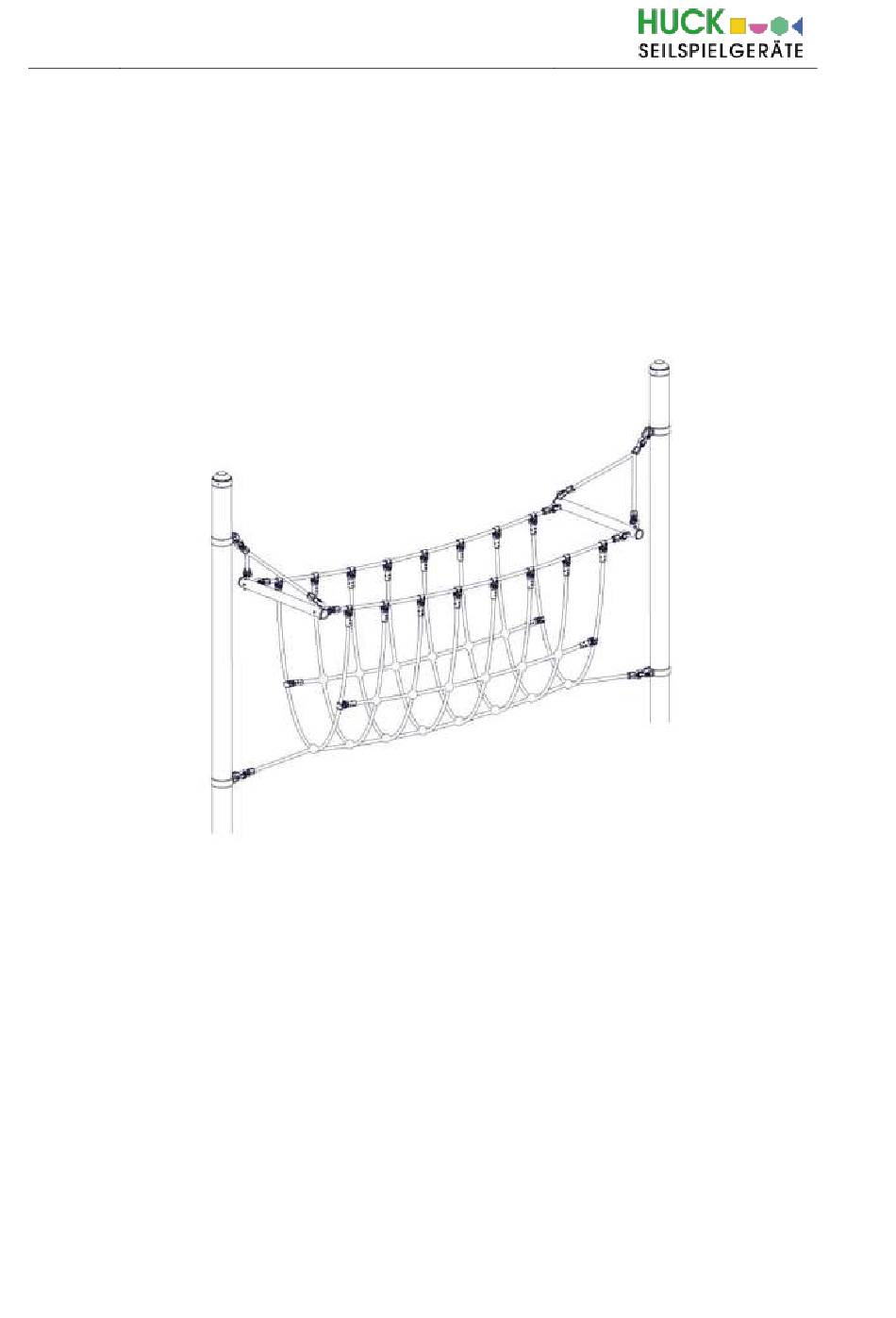

FUN-Parcours 2010 „Kletterspiel Brücke"
Art.: 4960-6
Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den
Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden
Betreiber:
___________________________________________________
Standort:
__________________________________________________
Achtung!
Bei diesem Gerät beträgt der Pfosten-Abstand 3,00 m (Achsmaß).
Bei einer eventuellen Erweiterung mit anderweitigen Seil-Parcours-
Elementen (z.B. "Vario-Sytem 2,25m", "Dillenburg 3,00m", "Fun Par-
cours 3,00 m") ist der unterschiedliche Pfostenabstand zu beachten!
\\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HUCK Seiltechnik FUN-Parcours 2010

Inhaltszusammenfassung für HUCK Seiltechnik FUN-Parcours 2010

  • Seite 1: A Montageanleitung Fun-Parcours 2010 „Kletterspiel Brücke" Art.: 4960-6

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net A Montageanleitung FUN-Parcours 2010 „Kletterspiel Brücke“ Art.: 4960-6 Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden Betreiber: ___________________________________________________ Standort:...
  • Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2010-06-23 Erste freigegebene Version FH Montageanleitung Revision 5 – 2022-13-10 FH neue Form der Anleitung Alle Rechte vorbehalten © Copyright 2010Huck Seiltechnik GmbH \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...

  • Seite 3: Inhaltsverzeichnis

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Inhaltsverzeichnis Montageanleitung FUN-Parcours 2010 „Kletterspiel Brücke“ Art.: 4960-6 ..... 1 Einleitung Installation ....................4 Datenblatt: FUN-Parcours 2010 Kletterspiel Brücke, Artikel 4960-6 ......6 Lieferumfang, Stückliste mit Teilenummern ............... 8 Aufstellanweisung Sicherheitsbereich ..............

  • Seite 4: Einleitung Installation

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Vollständigkeit zu prüfen!
  • Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzu- haltenden Abmessungen/Dimensionen und sind keine ver- bindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behalten wir uns vor.

  • Seite 6: Datenblatt: Fun-Parcours 2010 Kletterspiel Brücke, Artikel 4960-6

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Datenblatt: FUN-Parcours 2010 Kletterspiel Brücke, Artikel 4960-6 Geräteraum: 3,10 m x 0,80 m Montageraum: 3,90 m x 0,80 m Mindestraum: 6,10 m x 3,10 m Gerätehöhe: 2,04 m Fallhöhe: 0,40 m...
  • Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montagezeit bei fertiger Einbetonierung der Stahlmasten: ca. 3 Stunden . Benötigte Hilfskräfte: 2-3 Person Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa. Huck Seiltechnik GmbH...

  • Seite 8: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlmast verzinkt Ø 101,6 mm; 3,00 m (Art.-Nr.

  • Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 101,6 mm, 3,00 m lang Spielteil Kletterspiel-Brücke 100 4 Rohrschelle für Ø 101,6 mm 101 2 für 101,6er Rohr, Bodenanker...
  • Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Pos. Stück- Symbol zahl 102 2 Abdeckkappe, für Ø 101,6 mm 103 6 5,5 x 25 mm 104 2 (Gehw.Pl.) Gehwegplatte (kundenseitig beizustellen) \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...
  • Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärung der Abkürzungen und Zeichen: Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Achsmaß Beton C25/35 (für Fundamente) Betonbedarf: ~ 0,80 m Detail Erdreich Fallschutz 300 mm Sickerschicht 10 cm Gehw.Pl.

  • Seite 12: Aufstellanweisung Sicherheitsbereich

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Aufstellanweisung \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...
  • Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung ! Alle Schrauben, Muttern und Hülsen (z.B. Torxhülse) müssen mit Loctite gesichert werden! (mindestens 5 Tropfen) (außer Stoppmuttern) \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...
  • Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...
  • Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...
  • Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...
  • Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...

  • Seite 18: Überprüfungen Nach Der Installation

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, ist dafür Sorge zu tragen, dass der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw.

  • Seite 19: B Wartungsanleitung Fun-Parcours 2010 „Kletterspiel Brücke" Art.: 4960-6

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net B Wartungsanleitung FUN-Parcours 2010 „Kletterspiel Brücke“ Art.: 4960-6 \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...
  • Seite 20 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revision 0 – 2010-06-09 Erste freigegebene Version FH Wartungsanleitung Revision 5 – 2020-13-10 FH neue Form der Anleitung Alle Rechte vorbehalten © Copyright 2010 Huck Seiltechnik GmbH \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...

  • Seite 21: Einleitung Wartung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, dass ein Bespielen gefährlich wird.

  • Seite 22: Allgemeine Hinweise Zu Den Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen...

  • Seite 23: Absperrung Der Spielanlagen

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.

  • Seite 24: Wartungsplan

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann.

  • Seite 25: Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsarbeiten \\CAD1\Standard\4960-6\Montageanleitung\Fun_Parcours_Netzbruecke_4960_6_ST_B_L_5_GER.doc...

  • Seite 26: Monatlich Durchzuführende Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf.

  • Seite 27: 12 1/2 Jährlich Durchzuführende Wartungsarbeiten

    Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorgefundener Mängel, protokolliert werden.

  • Seite 29: Wartungsprotokoll

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename: FUN-Parcours 2010 „Kletterspiel Abenteuertunnel“ _______________________________ / Art.-Nr. 4960-1 Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachver- Bespiel- Gesperrt Mängel Mängel Datum Besichtigung ständiger...

  • Seite 31: Übergabebeleg

    Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muss sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüll- te und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax +49(0)6443/ 83 11 79 zurückzusenden! Art.-Nr.: 4960-1 FUN-Parcours 2010 „Kletterspiel Abenteuertunnel“...
