Adalit L-3000 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für L-3000:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen
nt
Intellige
Light
*DALIT
II IG
Ex ia IIC T4Ga
II ID
Ex ia IIIC T85 oc Da
INTENSITY
200 1m
200 m
10000
cd
O!SPLRY
LITHIUM
Technology
Le&nwne
User
Instructions
Bedienungsanleitung
Manual
de
Usuario
Instructions
d'utilisation
Manual
do Utilizador
IP67
MADE IN
EUROPE

Werbung

loading

Verwandte Anleitungen für Adalit L-3000

Inhaltszusammenfassung für Adalit L-3000

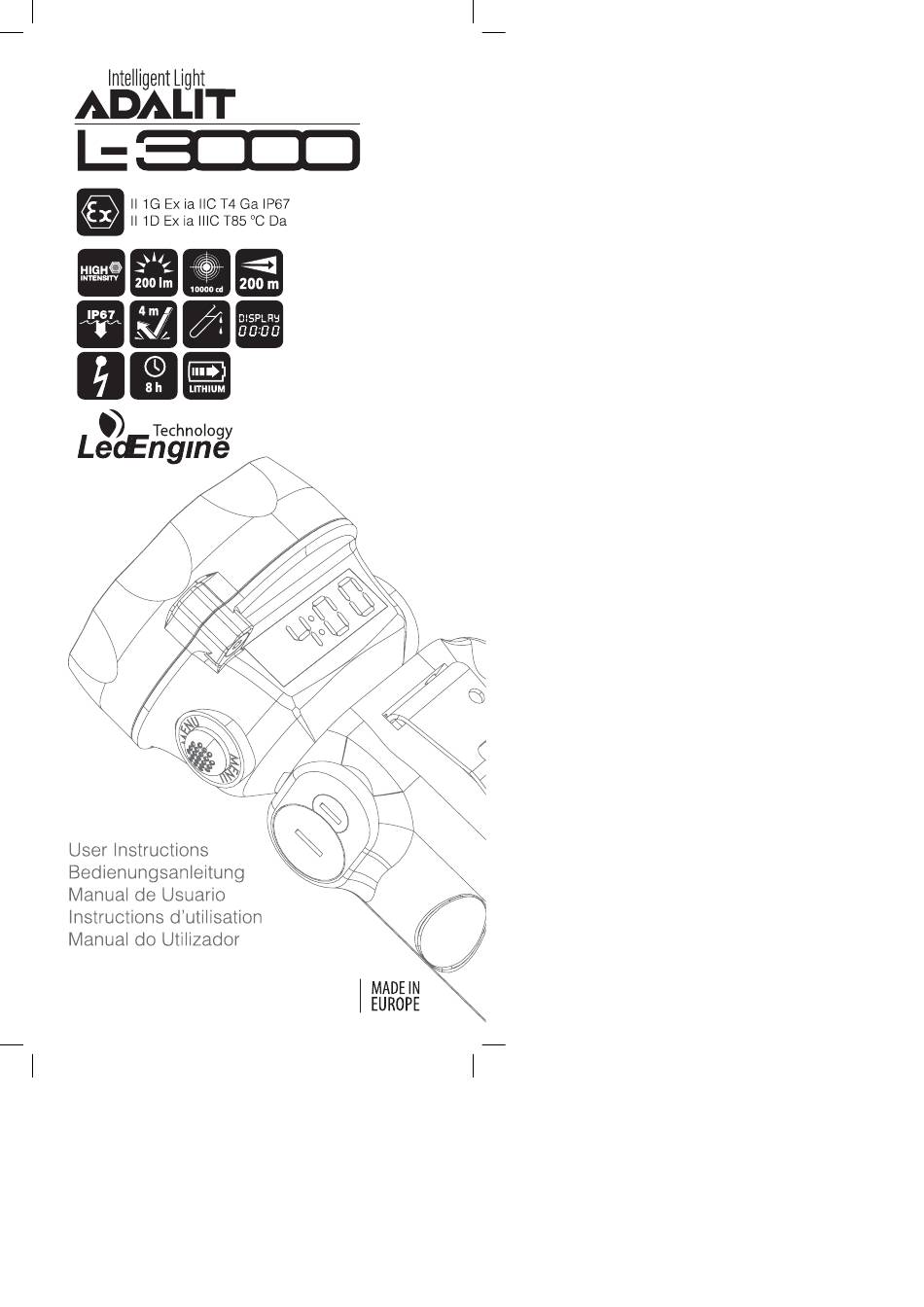

  • Seite 1 Intellige Light *DALIT II IG Ex ia IIC T4Ga IP67 II ID Ex ia IIIC T85 oc Da INTENSITY 200 1m 200 m 10000 O!SPLRY LITHIUM Technology Le&nwne User Instructions Bedienungsanleitung Manual Usuario Instructions d'utilisation Manual do Utilizador MADE IN EUROPE...
  • Seite 3 I Index Components List 1 Main Features 2 First Steps 3 On I Off Button Menu Button 5 Charging System Maintenance 7 Warranty Technical Features (at the end of User Instructions) I Index Bestandteile-Liste I Wichtigste Eigenschaften 2 Erste Schritte 3 AN / AUS Knopf 4 MENU Knopf 5 Ladevorgang...
  • Seite 4 Components List Bestandteile-Liste Listado de componentes Liste des piéces de rechange Lista de componentes L.3000 Complete torch Komplette Leuchte Linterna completa Lampe complete Lanterna completa L3.10 Closing ring and protection glass Verschlussring und Schutzglas Aro y lente de protecciön I Anneau et lentille de protection Aro e lente de protecqäo L3.11 "O Ring"...
  • Seite 5 L3.lO L3.11 L3.20 L3.30 13.40 L3.49 L3.480 L3.56 L3.55 L3.54 WL.117 L3.60 L3.50 L3.530...
  • Seite 7 Congratulations, you have chosen a product that has been developed with state-of-the-art technology. Adalit L.3000 torch is a high performance professio- nal safety torch that combines high intensity LEDs, a revolutionary optic, a large digital display and an elegant design.
  • Seite 8 I Off Button First pulsation The two LEDs on at the same time which ena- bles wide and spot light simultaneously. At the same time, the display turns on indicating the remaining burning time. Second pulsation Only the LED situated on the flood optic is on and the light gets a greater opening angle.
  • Seite 9 Longer pulsation STROBE function Five different strobe modes. Keeping pushed for four seconds On I Off button, the LED situated on the focused optic gets on in strobe mode. Pres- sing Menu button up to five times you can select the desired frequency.
  • Seite 10 5 Charging System When the torch is placed on the charger, the light turns off automatically (if the light is on). Charging of the torch starts when the green LED on the charger changes to red. An automatic reset takes care of loading the batteries for max.
  • Seite 11 Remove fuse from its position ref. WL.117 VIDEOS AVAILABLE https://www.adalit.com 7 Warranty Lamp L3000 has a warranty of 2 years against any fabrication default, for use under normal conditions and in accordance with the present instructions. It does not include the battery nor the LEDs which are...
  • Seite 13 Herzlichen Glückwunsch, Sie haben sich für eine Leuchte entschieden, entwickelt unter Berücksichtigung neuester Technologien. Die ADALIT L.3000 Leuchte ist eine professionelle ex-geschützte Sicherheits-Leuchte mit hoch intensiven LEDs, exklusiver Spezialoptik, digitalem Display und elegantem Design. 1 Wichtigste Eigenschaften 2 LEDs mit je 135 1m mit Lichtstrahlen für Raum- Distanzlicht.
  • Seite 14 3 AN/ AUS Knopf Drücken Power-Lichtstrahl Raumlicht leuchten zeitgleich. Das Display zeigt die verbleibende Rest-Leuchtzeit 2x Drücken Raumlicht für kurze Dis- tanzen und zum Ausleuchten Wege. Längeres Drücken des AWAUS-Knopfs BOOSTER Funktion Ca. 2 Sek. gedrückt hal- ten, fokussierter Power-Li- chtstrahl für lange Dis- tanzen ist eingeschaltet.
  • Seite 15 Längeres Drücken des AN/AUS-Knopfs BLINK-Funktion AN/AUS-Knopf 4 Sek. drücken: fokussierter Lichtstrahl blinkt. MENÜ- Knopf 5x drücken zur Eins- tellung des gewünschten Blink-Intervals. Dieser Wird gespeichert. Zurück zum Hauptmodus: AN/AUS lx drücken. 3x Drücken AN/AUS-Knopfs Leuchte und Display Sind ausgeschaltet 4 MENÜ-Knopf Anzeige Rest-Leuchtzeit Längeres...
  • Seite 16 5 Ladevorgang Die Leuchte kann in ein- Oder ausgeschaltetem Zustand in das Ladegerät gestellt werden. Der Ladevorgang beginnt bei Umschalten der grünen auf rote LED am Ladegerät. Es erfolgt automatisch ein Reset auf 4 h Leuchtdauer bei höchster Lichtintensität. Die max. Ladezeit beträgt 9 h.
  • Seite 17 Sicherung WC. 117 entfernen VIDEO AUCH VERFÜGBAR UNTER: https://www.adalit.com 7 Gewährleistung Auf die L-3000 bieten wir eine Gewährleistung von 2 Jahren auf Funktion und Material unter den angegebenen Betriebs- und Wartungs-Bedingungen. Die Gewährleistung schließt Verschleißteile wie Z.B. LEDs, Dichtungen Oder Akkus nicht ein.
  • Seite 18 oøo...
  • Seite 19 Enhorabuena, ha adquirido un producto que ha Sido desarrollado con tecnologia de vanguardia. Adalit L3000 es una linterna profesional de alto ren- dimiento que incorpora leds de gran potencia luminica, una revolucionaria Optica, amplio display digital y un cuidado diseäo.
  • Seite 20 3 Pulsador On I Off Primera pulsaciön Se encienden bas öpticas a Ia vez. Iluminaciön de gran intensidad en distancias cortas y largas. Simultå- near-nente enciende eI display que indica Ia autonomia disponible. Segunda pulsaciön Se activa el LED situado en la Optica de difusiön, Ia luz alcanza un mayor ångu...
  • Seite 21 Pulsaciön prolongada funciön Intermitencia Dispone de 5 modos de intermitencia. Pulsando durante cuatro segundos On I Off se activa el LED situado en la Optica de concentraciön en modo intermitencia. Pulsando menü hasta cinco veces, puede seleccionar la frecuencia deseada. intermitencia selecciona- da queda memorizada.
  • Seite 22 5 Sistema de Carga A1 introducir la linterna en el cargador, los LEDs de la misma se apagan (si estaban encendidos) y el LED del cargador pasa de verde a rojo. Se restituye eI mapa de consumo que viene por defecto de fåbri- ca 4 horas de autonomia a plena carga a maxima intensidad de luz en el caso que se hubiera introdu- cido Ia linterna en alguno de Ios otros dos mapas de...
  • Seite 23 WL.117 VIDEOS DISPONIBLES https://www.adalit.com 7 Garantia Garantia. La linterna L3000 tiene un periodo de garantia de 2 afios contra todo defecto de fabrica- ciön, siempre que se utilice en condiciones normales y siguiendo estas instrucciones de uso, salvo la bate-...
  • Seite 24 00000...
  • Seite 25 Félicitations, vous venez d'acheter un produit ayant été développé avec une technologie de pointe. Adalit L.3000 est une lampe professionnelle de haute performance avec LED's de haute puissance, un optique révolutionnaire, un grand écran numérique et un design élégant. 1 Caractéristiques principales 2 LED's haute puissance 135 lumens placées dans...
  • Seite 26 3 Bouton On I Off Premiére pression Les deux optiques s'allument en méme temps pour un éclaira- ge d'ambiance et pour les longues distances. Simultanément l'écran d'information indique l'autonomie disponible. Seconde pression Allumage de l'optique diffus seulement pour un éclairage optimal zones de travail avec le systöme de...
  • Seite 27 Pression prolongée fonction d'intermit- tence Cinq modes d'intermi- ttence. Une pression continue de 4 secon- le bouton On I Off, active Ia LED dans l'optique concentré en mode d'intermittence. appuyant sur le bouton menu jusqu'ä cinq fois, vous pouvez sélection- ner Ia fréquence désirée.
  • Seite 28 5 Systéme de charge En mettant la lampe dans le chargeur, les LED's s'éteignent apres quelques secondes (si elles sont allumées) et Ia LED du chargeur passe de vert rou- ge. Si la lampe est insérée avec la fonction plan de consommation activée, elle revient en configuration d'origine c'est ä...
  • Seite 29 Ia batterie L3.60 Retirer le fusible de sa position réf. WL.117 VIDÉOS DISPONIBLES SUR: https://www.adalit.com Garantie La lampe 1.3000 est garantie 2 ans contre tout vice de fabrication, dans des conditions d'utilisation nor- males et conformes aux présentes instructions. Elle ne couvre pas Ia batterie ni Ies LEDs, Iesquelles sont garanties pour 1 année.
  • Seite 31 Em boa hora, adquiriu um produto que foi desenvol- Vido com tecnologia de vanguarda. A Adalit L3000 é uma lanterna profissional de alto rendimento que contem leds de grande potencia. 1 Principais caracteristicas LEDs de 135 lumens de poténcia nas 2 lentes com diferentes graus de abertura.
  • Seite 32 3 Botäo On I Off Primeiro toque Acendem-se ambas as öticas. Iluminaqäo de grande intensidade em distäncias curtas largas. Simultaneamen- te acende-se o visor que indica a autonomia disponivel. Segundo toque Activa-se o LED situado na ötica de difusäo, luz alcanqa um maior angulo de abertura.
  • Seite 33 Toque prolongado funqäo INTERMITENTE Dispöe de 5 modos de intermiténcia. Pressio- nando durante 4 segun dos On I Off activa-se LED situado na Optica concentrado no modo intermiténcia. Tocando menu até 5 vezes, pode seleccionar a frequéncia desejada. A intermi- téncia seleccionada é...
  • Seite 34 5 Sistema de carregamento Ao colocar a lanterna no carregador, os LEDs desta apagam-se (se estiverem acesos) o LED do carre- gador passa de verde a vermelho. O mapa passa ao que vem por defeito de fåbrica que é 4 horas de autonomia em carga total ä...
  • Seite 35 Remover o fusivel da sua posiqäo réf. WL.117 ViDEOS DISPONiVElS EM: https://www.adalit.com 7 Garantia Garantia. A lanterna L3000 tem uma garantia de 2 anos contra qualquer defeito de fabrico, sendo utili- zada em condigöes normais e de acordo com estas instruqöes de uso, excepto a bateria e leds, que tém...
  • Seite 36 Functional Functional Features Features ATEX LOM 12ATEX2087 II IG Exia Ilc T4 Ga IP67 II ID Exia IIIC T850C Recharging the battery can only Technische take place in safe area. Merkmale Ingress Protection: IP67 Weight: 500 g Measures: Especificaciones 225 x 70 mm (L x Diam. O) Burning Time System 3 different intensity levels that can...
  • Seite 37 Technische Merkmale Especificaciones ATEX Zertifikat LOM 12ATEX2087 ATEX 12ATEX2087 II IG Exia IIC T4 IP67 II IG Exia IIC T4 IP67 II ID Exia IIIC T850C Da II ID Ex ia IIIC T850C Da (9 La recarga de la bateria sölo (9 Die leuchte darf nicht in explosionsgefährdeten...
  • Seite 38 Caractéristiques Fonctionnelles Especificaqöes ATEX 12ATEX2087 ATEX 12ATEX2087 II IG Exia IIC T4 IP67 II IG Exia IIC T4 IP67 II ID Exia IIIC T850C Da II ID Ex ia IIIC T850C Da (9Le remplacement de la batterie ne (9A recarga de bateria Sö Se pode peut se faire qu'en zone süre.
  • Seite 39 Declaration of conformity available at adalit.com Konformitätserklärung auf adalit.com Declaraciön de Conformidad disponible en adalit.com Déclaration de conformité disponible sur adalit.com Declaraqäo de conformidade disponivel em adalit.com Your ADAI-IT product is designed and manufactured with high quality malerials and components which can be recycled and/or reused.
  • Seite 40 European high quality professional adalit.com Adaro Tecnologia, S.A. parque Cientifico y Tecnolågico de Gijon ADARO Asturias - Spain I Espaha info@adalit.com...
