Adalit L-3000 power Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für L-3000 power:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen
nt
Intellige
ADALIT
II IG
Ex ia Ilc T4 Ga IP67
II ID Ex ia IIIC T85 oc Da
HIGH•
INTENSITY
400 1m 20.000cd
Li-lon
Leænglne
User
Instructions
Bedienungsanleitung
Manual
de Usuario
Instructions
Manual
do
Utilizador
light
285 m
c:SPLRY
Optic
d'utilisation
MADE IN
EUROPE

Werbung

loading

Verwandte Anleitungen für Adalit L-3000 power

Inhaltszusammenfassung für Adalit L-3000 power

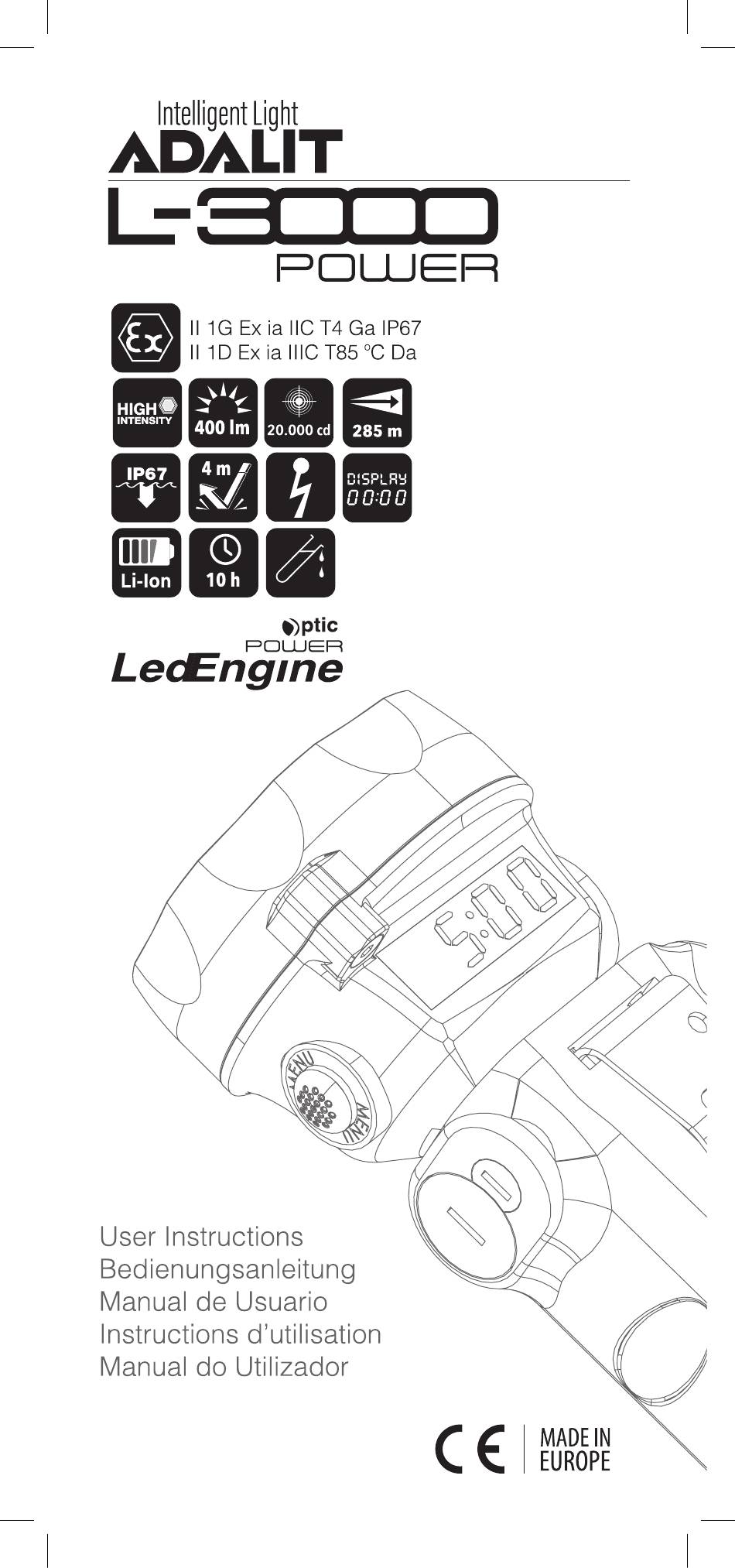

  • Seite 1 Intellige light ADALIT II IG Ex ia Ilc T4 Ga IP67 II ID Ex ia IIIC T85 oc Da HIGH• INTENSITY 400 1m 20.000cd 285 m c:SPLRY Li-lon Optic Leænglne User Instructions Bedienungsanleitung Manual de Usuario Instructions d'utilisation Manual Utilizador...
  • Seite 3 I Index Components List 1 Main Features 2 First Steps 3 On I Off Button Menu Button 5 Charging System 6 Maintenance 7 Warranty Technical Features (at the end of User Instructions) I Index Bestandteile-Liste I Wichtigste Eigenschaften 2 Erste Schritte 3 AN / AUS Knopf 4 MENU Knopf...
  • Seite 4 Components List Bestandteile-Liste Listado de componentes Liste des piéces de rechange Lista de componentes L3000 Power Complete torch I Komplette Leuchte / Linterna completa Lampe compléte / Lanterna completa L3P.10 Closing ring and protection glass I Verschlussring und Schutzglas Aro y lente de protecciön / Anneau et lenti/le de protection Aro e lente de protecqäo L3.11...
  • Seite 5 L3P.10 L3.11 L50.20 L3P.30 L3P.40 L3.49 L3.480 L3.56 L3.55 L3.54 WL.117 L3.60 L3P.50 L3.530...
  • Seite 6 '(en:L...
  • Seite 7 Congratulations, you have chosen a product that has been developed with state-of-the-art technology. Adalit L3000 Power torch is a high performance professional safety torch that combines high intensity LEDs, a revolutionary optic, a large digital display and an elegant design.
  • Seite 8 I Off Button First pulsation main LED switches at maximum intensity. Second pulsation main two auxiliary LEDs on the side of the optic switch ON. The light beam is more gentle uniform. to the special design of the LedEngine Power optic the light gets a greater opening angle that works as a step lighting...
  • Seite 9 Hold button 4" to activate STROBE function Five different strobe modes. Keeping pushed 4" for four seconds On I Off button, the LED situated on the focused optic gets on in strobe mode. Pressing Menu button up to five times you select desired frequency.
  • Seite 10 5 Charging System When the torch is placed on the charger, the light turns off automatically (if the light is on). Charging of the torch starts when the green LED on the charger changes to red. It automatically restores the default burning time if the torch was set in any of the other two modes.
  • Seite 11 Remove the battery L3.60 Remove the fuse from its position ref. WL.117 VIDEOS AVAILABLE www.adalit.com 7 Warranty L3000 Power torch has a warranty of 2 years against any manufacturing defect, for use under normal conditions and in accordance with the present instructions.
  • Seite 13 Herzlichen Glückwunsch, Sie haben sich für eine Leuchte entschieden, entwickelt unter Berücksichtigung neuester Technologien. Die ADALIT L3000 Power Leuchte ist eine professionelle ex-geschützte Sicherheits-Leuchte mit hoch intensiven LEDs, exklusiver Spezialoptik, digitalem Display und elegantem Design. I Wichtigste Eigenschaften LEDEngine Technologie mit Ausleuchtung Wege zum Einsatz.
  • Seite 14 3 AN/ AUS Knopf Drücken Die Haupt-LED ist eingeschaltet - mit maximaler Power Wird die Haupt-LED betrieben, um extrem lange Distanzen auszuleuchten. Restleuchtzeit ablesbar über das digitale Display in Stunden u. Minuten. 2x Drücken Die Haupt-LED und die beiden seitlichen Neben- LEDs sind eingeschaltet - Über die neu entwickelte...
  • Seite 15 Längeres Drücken des AN/AUS-Knopfs BLINK-Funktion AN/AUS-Knopf 4 Sek. drücken: fokussierter Lichtstrahl blinkt. MENÜ- 4" Knopf 5x drücken zur Einstellung des gewünschten Blink- Intervals. Dieser Wird gespeichert. Zurück zum Hauptmodus: AN/AUS lx drücken. 4 MENÜ-Knopf Anzeige Rest-Leuchtzeit Längeres Drücken des MENÜ-Knopf 4"...
  • Seite 16 5 Ladevorgang Die Leuchte kann im ein- Oder ausgeschaltetem Zustand in das Ladegerät gestellt werden. Der Ladevorgang beginnt bei Umschalten der grünen auf rote LED am Ladegerät. Es erfolgt automatisch Reset auf 5 h Leuchtdauer bei höchster Lichtintensität. Die max. Ladezeit beträgt 9 h. Am Ende des Ladevorgangs schaltet sich das Display aus.
  • Seite 17 Nehmen Sie den Akku (L3.60) Gehäuse heraus Sicherung WL.117 entfernen VIDEO AUCH VERFÜGBAR UNTER: www.adalit.com 7 Gewährleistung Auf die L-3000 Power bieten wir eine Gewährleistung 2 Jahren auf Funktion Material unter gegebenen Betriebs- und Wartungs-Bedingungen. Gewährleistung schließt Verschleißteile wie Z.B. LEDs, Dichtungen Oder Akkus nicht ein.
  • Seite 19 Enhorabuena, ha adquirido un producto que ha Sido desarrollado con tecnologia de vanguardia. Adalit L3000 Power es una linterna profesional de alto rendimiento que incorpora LEDs de gran potencia luminica, una revolucionaria Optica, amplio display digital y un cuidado disefio.
  • Seite 20 3 Pulsador On I Off Primera pulsaciön. Se encienden eI led principal a måxima potencia (iluminaciön de gran alcance y maxima apertura). Simultåneamente enciende el display que indica la autonomia disponible. Segunda pulsaciön Se activa eI LED principal y Ios LEDs secundarios situados en los bordes...
  • Seite 21 Pulsaciön prolongada funciön Intermitencia Dispone de 5 modos de intermitencia. Pulsando durante cuatro segundos 4" On I Off se activa el LED situado en la Optica de concentraciön en modo intermitencia. Pulsando menü hasta cinco veces, puede seleccionar la frecuencia deseada.
  • Seite 22 5 Sistema de Carga A1 introducir la linterna en el cargador, los LEDs de la misma se apagan (si estaban encendidos) y eI LED del cargador pasa de verde a rojo. Se restituye eI mapa de consumo que viene por defecto de fåbrica 5 horas de autonomia a plena carga a maxima intensidad de luz en el caso que se hubiera introducido la linterna en alguno de los...
  • Seite 23 WL.117 ViDEOS DISPONIBLES www.adalit.com 7 Garantia Garantia. La linterna L3000 Power tiene un periodo de garantia de 2 ahos contra todo defecto de fabricaciön, siempre que se utilice en condiciones normales y siguiendo estas instrucciones de uso, salvo Ia bateria y Ios LEDs, que tienen I afio de garantia.
  • Seite 25 Félicitations, vous venez d'acheter un produit ayant été développé avec une technologie de pointe. Adalit L3000 Power est une lampe professionnelle de haute performance avec LEDs de haute puissance, une optique révolutionnaire, un grand écran numérique et un design élégant.
  • Seite 26 3 Bouton On I Off Premiére pression La LED principale s'éclaire pleine puissance. Dans Ie méme temps, l'écran se met en marche indiquant l'autonomie restante. Seconde pression La LED principale et les deux LEDs auxiliaires s'éclairent. Le faisceau lumineux est plus doux et uniforme.
  • Seite 27 Pression prolongée fonction d'intermittence Cinq modes d'intermittence. pression continue de 4 4" secondes sur le bouton On I Off, active la LED dans l'optique concentré en mode d'intermittence. En appuyant sur Ie bouton menu jusqu'ä cinq fois, vous pouvez sélectionner la fréquence désirée.
  • Seite 28 5 Systéme de charge En mettant la lampe dans le chargeur, les LEDs s'éteignent aprés quelques secondes (si elles sont allumées) et Ia LED du chargeur passe de vert å rouge. Si Ia lampe est insérée avec Ia fonction plan de consommation activée, elle revient en configuration d'origine c'est ä...
  • Seite 29 Ia batterie L3.60 Retirer le fusible de sa position réf. WL.117 VIDÉOS DISPONIBLES SUR: www.adalit.com 7 Garantie La lampe L3000 Power est garantie 2 ans contre tout vice de fabrication, dans des conditions d'utilisation normales et conformes aux présentes instructions.
  • Seite 31 Em boa hora, adquiriu um produto que foi desenvolvido com tecnologia de vanguarda. A Adalit L3000 Power é uma lanterna profissional de alto rendimento que contem LEDs de grande potencia. I Principais caracteristicas Optica LEDEngineintegrada,com sistema de seguranqa exclusivo de visäo de passo e iluminaqäo de curta distäncia.
  • Seite 32 3 Botäo On I Off Primeiro toque O led principal fica na maxima poténcia (iluminaqäo de grande alcance e maxima abertura). Simultaneamente o display indica a autonomia disponivel. Segundo toque Activa-se o LED principal e os LEDs secundårios situados nos lados da Optica. O feixe de luz é...
  • Seite 33 Toque prolongado funqäo INTERMITENTE Dispöe de 5 modos de intermiténcia. Pressionando durante 4" 4 segundos On I Off activa-se o LED situado na Optica concentrado no modo intermiténcia. Tocando menu até 5 vezes, pode seleccionar a frequéncia desejada. A intermiténcia seleccionada é...
  • Seite 34 5 Sistema de carregamento Ao colocar a lanterna no carregador, os LEDs desta apagam-se (se estiverem acesos) o LED do carregador passa de verde a vermelho. O mapa passa ao que vem por defeito de fåbrica que é 5 horas de autonomia em carga total intensidade maxima de luz, iSto no caso em que tenha Sido introduzido um dos outros dois mapas...
  • Seite 35 WL.117 ViDEOS DISPONiVElS www.adalit.com 7 Garantia A lanterna L3000 Power tem uma garantia de 2 anos contra qualquer defeito de fabrico, sendo utilizada em condiqöes normais e de acordo com estas instruqöes de uso, excepto a bateria e LEDs, que...
  • Seite 36 Functional Functional Features Features ATEX LOM 12ATEX2087 11 IG I/CT4 IP67 T850CDa Recharging the battery can only Technische take place in safe area. Merkmale Ingress Protection: IP67 Weight: 500 g Measures: Especificaciones 225 x 70 mm (L x Diam. O) Burning Time System 3 different intensity levels that can...
  • Seite 37 Technische Merkmale Especificaciones ATEX Zertifikat 12ATEX2087 ATEX 12ATEX2087 11 IG Ga IP67 1/ IG Exia 11CT4 Ga IP67 T 850CDa 11IDExia111CT850CDa Die Leuchte darf nicht in La recarga de la bateria sölo explosionsgefährdeten Bereichen puede realizarse en zona Segura geöffnet Oder geladen werden. indice de Protecciön: IP67 Schutzgrad:...
  • Seite 38 Caractéristiques Fonctionnelles Especificaqöes ATEX 12ATEX2087 ATEX 12ATEX2087 11 IG Ga IP67 1/ IG Exia 11CT4 Ga IP67 T 850CDa 11IDExia111CT850CDa Le chargement de la batterie ne A recarga de bateria Sö se pode petit se faire qu'en zone süre. realizar em zona segura. indice de Protecqäo:IP67 Indice de protection: IP67...
  • Seite 39 Déclaration de conformité disponible sur adalit.com Declaraqäo de conformidade disponivel em adalit.com Your ADALIT product is designed and manufactured with high quality materials and components which can be recycled and/or reused. This symbol means that batteries and accumulators, at their end Of life, should be disposed of separately from your household waste.
  • Seite 40 European high quality professional adalit.com Adaro Tecnologia, S.A Parque Cientifico y Tecnolögico de Gijon ADARO Asturias - Spain I Espaha info@adalit.com...
