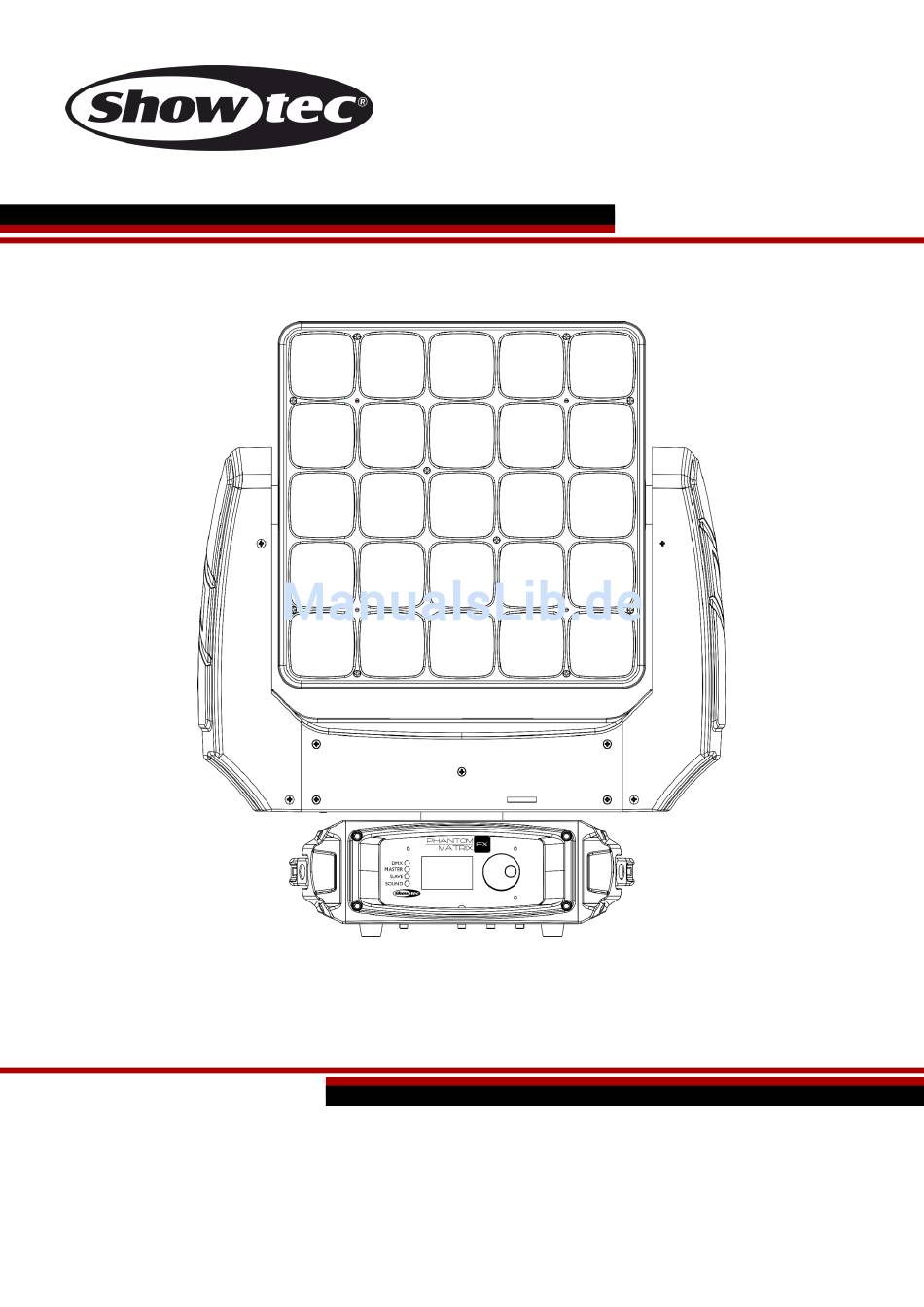

- Seite 1 HANDBUCH DEUTSCH Phantom Matrix FX Bestellnummer: 40062 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom Matrix FX Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite ..................................9 Rückseite ..................................10 Installation ..................................10 Setup und Betrieb ................................10 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Phantom Matrix FX ● 2 Montagehalterungen mit 4 Schnellverriegelungen ● Pro Power Anschluss mit Schuko-Netzkabel (1,5 m) ●... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Phantom Matrix FX ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Phantoms Matrix FX. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. ● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. - Seite 6 Phantom Matrix FX Verfahrensweise: ● Falls der Phantom von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. ● Verwenden Sie eine Schelle, um den Phantom mithilfe der Halterung an einem Traversenrahmen zu befestigen. ●...
-
Seite 7: Netzanschlüsse
Phantom Matrix FX Die Phantom Matrix FX kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle mit Schnellverschlüssen an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
Phantom Matrix FX Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

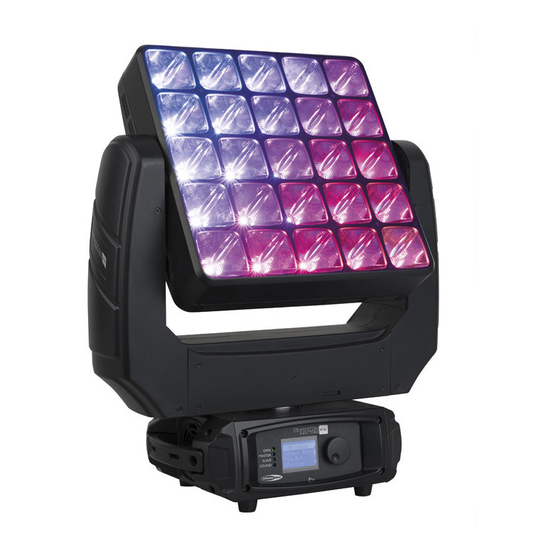

Phantom Matrix FX Beschreibung des Geräts Funktionen Der Phantom Matrix FX von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 140 W ● Lichtquelle: 25 x 4 W LED, RGBW ●... -
Seite 10: Vorderseite
Phantom Matrix FX Vorderseite Abb. 01 01) 25 x 4 W LED, RGBW 02) Pan-Verriegelung 03) LCD-Display 04) MENU-Regler Bestellnummer: 40062... -
Seite 11: Rückseite
12) 3-poliger DMX-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom Matrix FX. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Steuerungsmodi
Phantom Matrix FX Steuerungsmodi Es gibt 5 Modi: • Voreingestellte Programme (Mastermodus) • Manueller Modus • Musiktaktung • Master/Slave-Modus • DMX-512 (10CH, 18CH, 118CH) Ein Phantom (voreingestellte Programme und manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 13: Mehrere Phantoms (Dmx-Steuerung)
Phantom Matrix FX Mehrere Phantoms (Master/Slave-Setup) Abb. 03 Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 14 Phantom Matrix FX Mehrere Phantoms (DMX-Setup) Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40062...
-
Seite 15: Verbinden Der Geräte
Phantom Matrix FX Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 16: Bedienfeld
Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den der Phantom Matrix FX vom Controller gesteuert wird. Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 118 Kanäle hat. -
Seite 17: Menü-Übersicht
Phantom Matrix FX Menü-Übersicht Bestellnummer: 40062... -
Seite 18: Hauptmenü-Optionen
Phantom Matrix FX Hauptmenü-Optionen Es gibt 5 Menüpunkte: 1. DMX-Adresse 2. Kanal-Modus 3. Betriebsmodus 4. Funktionen 5. Version 1. DMX-Adresse In diesem Menü können Sie die DMX-Einstellungen des Geräts vornehmen. 01) Drehen Sie im Hauptmenü den MENU-Regler (04), bis auf dem Display Folgendes angezeigt wird: 02) Drücken Sie den MENU-Regler (04), um das Menü... -
Seite 19: Betriebsmodus
Phantom Matrix FX 3. Betriebsmodus 01) Drehen Sie im Hauptmenü den MENU-Regler (04), bis auf dem Display Folgendes angezeigt wird: 02) Drücken Sie den MENU-Regler (04), um das Menü aufzurufen. 03) Drehen Sie den MENU-Regler (04), um zwischen den 5 verfügbaren Modi zu wechseln: ●... -
Seite 20: Funktionen
Phantom Matrix FX 4. Funktionen 01) Drehen Sie im Hauptmenü den MENU-Regler (04), bis auf dem Display Folgendes angezeigt wird: 02) Drücken Sie den MENU-Regler (04), um das Menü aufzurufen. 03) Drehen Sie den MENU-Regler (04), um zwischen den 9 verfügbaren Funktionen zu wechseln: ●... -
Seite 21: Dmx-Ausfallmodus
Phantom Matrix FX 02) Drücken Sie den MENU-Regler (04), um Ihre Auswahl zu bestätigen. 4.4. DMX-Ausfallmodus In diesem Menü können Sie festlegen, wie der Phantom reagieren soll, wenn er keine DMX-Signale mehr erhält. 01) Drehen Sie den MENU-Regler (04), um zwischen den 4 verfügbaren Modi zu wechseln: ●... -
Seite 22: Werkseinstellungen
Phantom Matrix FX 4.8. Werkseinstellungen 01) Drehen Sie den MENU-Regler (04), wählen Sie „Yes“ aus und drücken Sie den MENU-Regler (04), um die Werkseinstellungen wiederherzustellen. 02) Drehen Sie den MENU-Regler (04), wählen Sie „No“ aus und drücken Sie den MENU-Regler (04), um zum Hauptmenü... -
Seite 23: Dmx-Kanäle
Phantom Matrix FX DMX-Kanäle 10 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Schrittweise Positionseinstellung, von 0-255 Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 24 Phantom Matrix FX Kanal 6 – Farbwechsel/Fluss/Regenbogen CH3 muss geöffnet sein 0-12 Keine Funkion 13-24 Farbwechsel 1 25-36 Farbwechsel 2 37-48 Farbwechsel 3 49-60 Farbwechsel 4 61-72 Farbwechsel 5 73-84 Farbwechsel 6 85-96 Farbwechsel 7 97-108 Farbwechsel 8 109-120 Farbfluss 1...
- Seite 25 Phantom Matrix FX 92-94 95-97 98-100 101-103 104-106 107-109 110-112 113-115 116-118 Muster 1 119-121 Muster 2 122-124 Muster 3 125-127 Muster 4 128-130 Muster 5 131-133 Muster 6 134-136 Muster 7 137-139 Muster 8 140-142 Muster 9 143-145 Muster 10...
- Seite 26 Phantom Matrix FX Kanal 9 – Mustergeschwindigkeit CH8 muss zwischen 116-255 eingestellt sein 0-255 Von langsam nach schnell Kanal 10 - Funktionen Keine Funkion 6-10 Show1 11-20 Show2 21-30 Show3 31-40 Show4 41-50 Show5 51-60 Show6 61-70 Show7 71-80 Show8...
-
Seite 27: Kanäle
Phantom Matrix FX 18 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Schrittweise Positionseinstellung, von 0-255 Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 28 Phantom Matrix FX 175-181 Farbe 25 (R255, G000, B100, W000) 182-188 Farbe 26 (R255, G000, B100, W050) 189-195 Farbe 27 (R255, G000, B025, W050) 196-202 Farbe 28 (R255, G000, B025, W025) 203-209 Farbe 29 (R255, G000, B025, W000) 210-216 Farbe 30 (R000, G000, B000, W255)
- Seite 29 Phantom Matrix FX 62-64 65-67 68-70 71-73 74-76 77-79 80-82 83-85 86-88 89-91 92-94 95-97 98-100 101-103 104-106 107-109 110-112 113-115 116-118 Muster 1 119-121 Muster 2 122-124 Muster 3 125-127 Muster 4 128-130 Muster 5 131-133 Muster 6 134-136...
- Seite 30 Phantom Matrix FX 233-235 Muster 40 236-238 Muster 41 239-241 Muster 42 242-244 Muster 43 245-247 Muster 44 248-250 Muster 45 251-253 Muster 46 254-255 Muster 47 Kanal 13 – Mustergeschwindigkeit CH12 muss zwischen 116-255 eingestellt sein 0-255 Von langsam nach schnell...
-
Seite 31: 118 Kanäle
Phantom Matrix FX 118 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Schrittweise Positionseinstellung, von 0-127 Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 32 Phantom Matrix FX 175-181 Farbe 25 (R255, G000, B100, W000) 182-188 Farbe 26 (R255, G000, B100, W050) 189-195 Farbe 27 (R255, G000, B025, W050) 196-202 Farbe 28 (R255, G000, B025, W025) 203-209 Farbe 29 (R255, G000, B025, W000) 210-216 Farbe 30 (R000, G000, B000, W255)
- Seite 33 Phantom Matrix FX 62-64 65-67 68-70 71-73 74-76 77-79 80-82 83-85 86-88 89-91 92-94 95-97 98-100 101-103 104-106 107-109 110-112 113-115 116-118 Muster 1 119-121 Muster 2 122-124 Muster 3 125-127 Muster 4 128-130 Muster 5 131-133 Muster 6 134-136...
- Seite 34 Phantom Matrix FX 233-235 Muster 40 236-238 Muster 41 239-241 Muster 42 242-244 Muster 43 245-247 Muster 44 248-250 Muster 45 251-253 Muster 46 254-255 Muster 47 Kanal 13 – Mustergeschwindigkeit CH12 muss zwischen 116-255 eingestellt sein 0-255 Von langsam nach schnell...
- Seite 35 Phantom Matrix FX Kanal 19 – Rotintensität LED 1 CH6 muss geöffnet, CH9-10 müssen geschlossen sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 20 – Grünintensität LED 1 CH6 muss geöffnet, CH9-10 müssen geschlossen sein 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 21 –...
-
Seite 36: Wartung
Phantom Matrix FX Wartung Die Phantom Matrix FX von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 37: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Siehe Seite 35 für nähere Informationen zum Auswechseln der Sicherung. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 38 Phantom Matrix FX Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte...
-
Seite 39: Technische Daten
Phantom Matrix FX Technische Daten Modell: Showtec Phantom Matrix FX Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 140 W DMX-Verbindung: 30 Stk. Sicherung: 3A/250V Abmessungen: 445 x 200 x 530 mm (LxBxH) Gewicht: 9,8 kg Bedienung und Programmierung: Signalpol OUT:... -
Seite 40: Abmessungen
Phantom Matrix FX Abmessungen Bestellnummer: 40062... -
Seite 41: Notizen
Phantom Matrix FX Notizen Bestellnummer: 40062... - Seite 42 Phantom Matrix FX Bestellnummer: 40062...
- Seite 43 Phantom Matrix FX Bestellnummer: 40062...
- Seite 44 ©2017 Showtec...
