Phantom Matrix FX
Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist. Wenn ein DMX-Signal empfangen wird, blinkt die DMX-LED.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den der Phantom Matrix FX vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 118 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Phantoms verwenden.
Daher sollte die DMX-Adresse des ersten Phantoms 1(001) sein; die DMX-Adresse des zweiten Phantoms
sollte 1+118= 119 (119) sein; die DMX-Adresse des dritten Phantoms sollte 119+118=237 (237) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Phantom korrekt
angesteuert werden kann. Wenn zwei oder mehreren Phantoms ähnliche Adressen zugewiesen werden,
reagieren sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Phantom-Geräten eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Licht-Controller steuern.
Hinweis: Beim Einschalten erkennt der Phantom Matrix FX automatisch, ob er DMX-512-Daten empfängt.
Die DMX-LED blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
●
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Phantom Matrix FX
angeschlossen.
●
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 35 Sekunden
Wenn der MENU-Regler 35 Sekunden betätigt wird, wird auf dem Display der Standardbildschirm
angezeigt. Drücken oder drehen Sie den MENU-Regler (04), um zum Hauptmenü zurückzukehren.
Sobald Sie den Regler gedrückt oder gedreht haben, wird das Hauptmenü auf dem Display angezeigt.
Bestellnummer: 40062

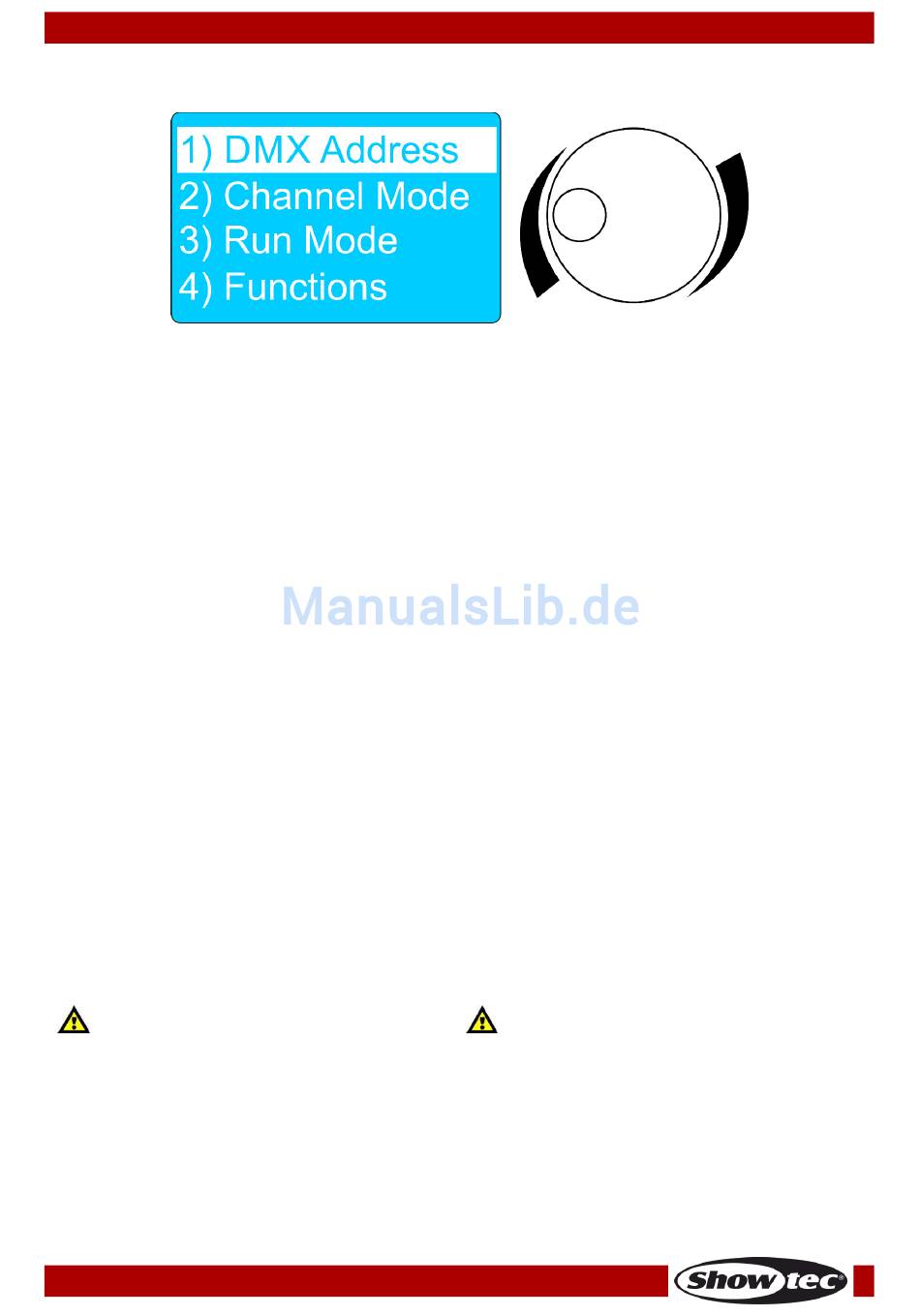

Drücken und drehen Sie den Regler, um
durch das Menü zu navigieren.
15
Abb. 05
