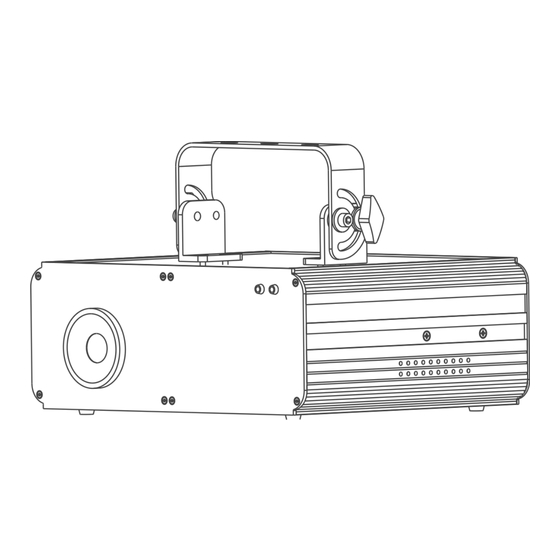

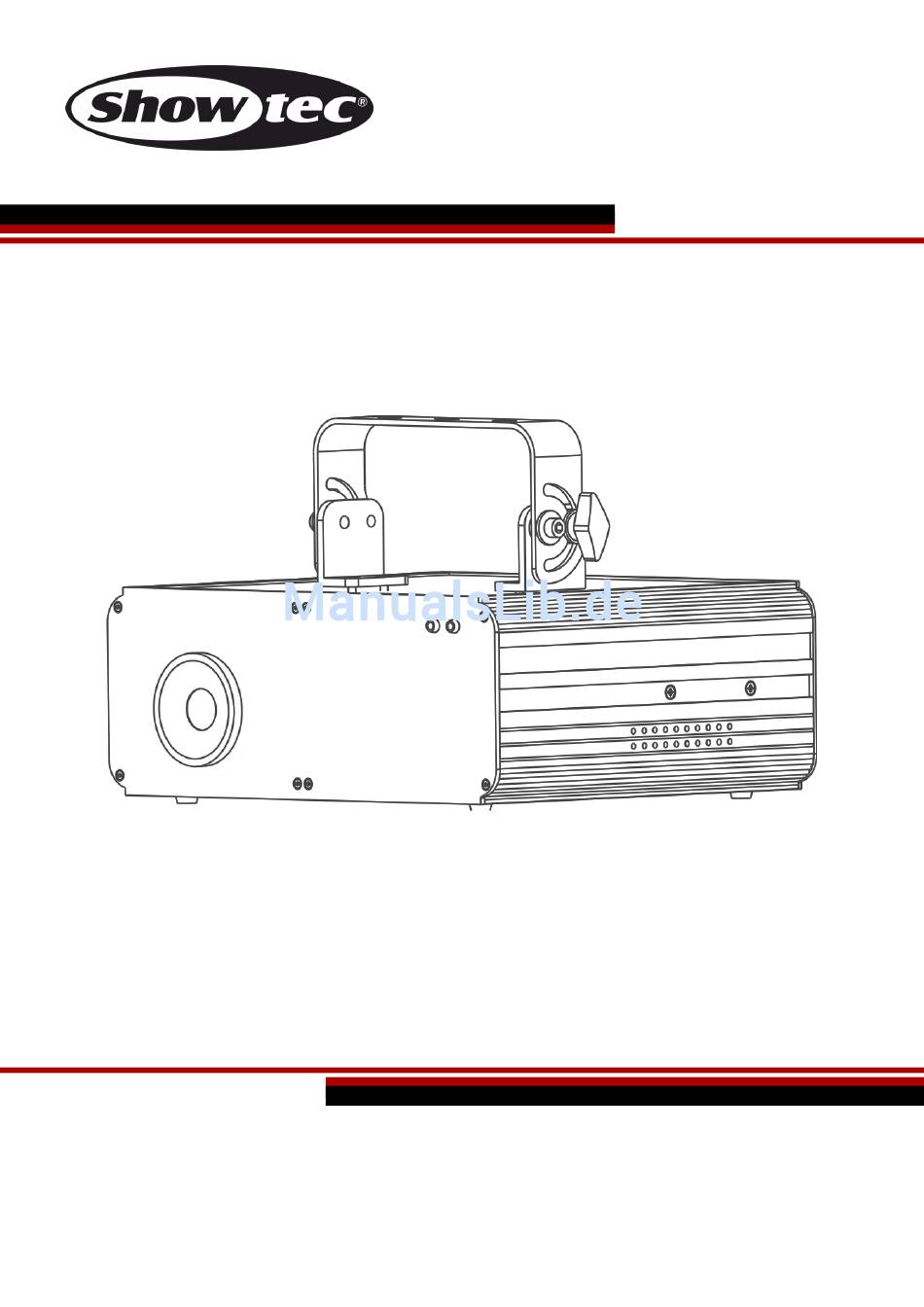

- Seite 1 HANDBUCH DEUTSCH Galactic FX RGB-620 Bestellnummer: 51339 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Galactic FX RGB-620 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Sicherheit für ein Laserprodukt der Klasse 4 ......................5 Montage ..................................7 Netzanschlüsse ................................8 Rückgabe ..................................8 Reklamationen ................................8 Beschreibung des Geräts ..............................9 Vorderseite .................................. -
Seite 3: Warnung
Galactic FX RGB-620 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. -
Seite 4: Sicherheitshinweise
Galactic FX RGB-620 Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ● dafür qualifiziert sein und ● die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. - Seite 5 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Galactic FX RGB-620 Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 35°C und darf auf keinen Fall überschritten werden. - Seite 7 Galactic FX RGB-620 Produktklassifizierung und Erklärung der Herstelleretiketten Laserklasse: Kühlung TE-Kühlung und Ventilator Lasermedium: Wellenlänge 450 nm / Blau (DPSS), 390mW Wellenlänge 532 nm / Grün (DPSS), 110mW Wellenlänge 638 nm / Rot (Laserdiode), 120mW Ausgabeleistung 620 mW Strahlendurchmesser <20mm an der Öffnung Pulsdaten alle Pulse <...
-
Seite 8: Montage
Galactic FX RGB-620 Laut den FDA-Regulationen sollte das Gerät wie links dargestellt verwendet werden. Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! -
Seite 9: Netzanschlüsse
Galactic FX RGB-620 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER... -
Seite 10: Beschreibung Des Geräts
Galactic FX RGB-620 Beschreibung des Geräts Funktionen Der Galactic FS RGB-620 von Showtec ist ein Laserstrahler mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: AC 100-240V, 60/50Hz ● Stromverbrauch: 30 Watt ● Strahldurchmesser bei Austritt <20mm ● Laserklasse: 4 ●... -
Seite 11: Rückseite
Galactic FX RGB-620 Rückseite Abb. 02 06) Ventilator 07) Sicherheitsring 08) ILDA-Eingang 09) ILDA-Through 10) LED-Display + Steuerungstasten 11) Eingebautes Mikrofon 12) DMX-Eingang (IN), 3-polig 13) Erde 14) DMX-Ausgang (OUT), 3-polig 15) IEC-Netzanschluss 100-240VAC 16) Sicherung 1,6AL/250V 17) Netzschalter (ein/aus) - Seite 12 Galactic FX RGB-620 Der Interlockstecker/der Fernbedienungsstecker und die Sicherheitsschlüssel werden mitgeliefert. Das Interlocksystem ist der Nachfolger der optionalen Fernverrieglung (51316) und standardmäßig im Lieferumfang enthalten. Heben Sie sie unbedingt gemeinsam mit dem Galactic Laser auf!!! Befolgen Sie unbedingt diese Sicherheitshinweise: ●...
-
Seite 13: Steuerungsmodi
Galactic FX RGB-620 Steuerungsmodi Es gibt 4 Modi: Voreingestellte Programme (selbstständiger Modus) Musiktaktung Master/Slave DMX-512 (19CH) Ein Galactic (selbstständiger Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 14: Mehrere Galactics (Dmx-Steuerung)
Galactic FX RGB-620 Mehrere Galactics (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 15: Verbinden Der Geräte
Galactic FX RGB-620 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 16: Bedienfeld
Galactic FX RGB-620 Bedienfeld A) LED-Display FUNC-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 17: Menü-Übersicht
Galactic FX RGB-620 Menü-Übersicht Bestellnummer: 51339... -
Seite 18: Hauptmenü-Optionen
Galactic FX RGB-620 Hauptmenü-Optionen Integrierte automatische und musikgetaktete Effekte Audioempfindlichkeit DMX-Modus Master/Slave-Modus Horizontaler/Spiegel-Flip-Modus Sie können eine Einstellung nur ändern, wenn das Display blinkt. Drücken Sie die FUNC-Taste, wenn Sie einen bestimmten Wert nicht verändern können, um ihn dann einzustellen. 1. Integrierte Auto-Effekte 01) Drücken Sie wiederholt die FUNC-Taste, bis einer der folgenden Programmnamen auf dem Display... -
Seite 19: Horizontaler/Spiegel-Flip-Modus
Galactic FX RGB-620 5. Horizontaler/Spiegel-Flip-Modus In diesem Menü können Sie auswählen, wie Ihre Lasershow dargestellt wird. 01) Drücken Sie wiederholt die FUNC-Taste, bis einer der folgenden Namen auf dem Display erscheint: Horizontale Umkehrung Horizontale Umkehrung + Spiegelung Normale Ansicht Normale Ansicht + Spiegelung 02) Stellen Sie mit UP und DOWN ihre gewünschte Displayeinstellung ein. - Seite 20 Galactic FX RGB-620 Kanal 4 – Farbe Standardfarben 8-15 16-23 Grün 24-31 Gelb 32-39 Blau 40-47 Lila 48-55 Zyan 56-63 Weiß 64-111 Farbwechsel von langsam nach schnell 112-159 Farbfluss von langsam nach schnell 160-207 Progressiver Farbfluss von langsam nach schnell...
- Seite 21 Galactic FX RGB-620 Kanal 14 – Bewegung der X-Achse 0-127 Einstellung allmähliche Bewegung X-Achse 128-191 Von links nach rechts 192-255 Von rechts nach links Kanal 15 – Bewegungsgeschwindigkeit der X-Achse 0-255 Von schnell nach langsam Kanal 16 – Bewegung der Y-Achse 0-127 Einstellung allmähliche Bewegung X-Achse...
-
Seite 22: Muster
Galactic FX RGB-620 Muster Bestellnummer: 51339... -
Seite 23: Wartung
Galactic FX RGB-620 Wartung Der Galactic von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 24: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Laser. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 22 für nähere Informationen zum Auswechseln der Sicherung. - Seite 25 Galactic FX RGB-620 Problem Mögliche Ursache(n) Lösung Einer oder Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät mehrere eingeschaltet ist und dass die Kabel Scheinwerfer angeschlossen sind. funktionieren Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. überhaupt nicht Die Geräte...
-
Seite 26: Technische Daten
Galactic FX RGB-620 Technische Daten Modell: Galactic FX RGB-620 Eingangsspannung: AC 100-240V, 60/50Hz Kontinuierliche Leistung: 30 Watt Sicherung: 1.6AL/250V Abmessungen: 290 x 260 x 205 mm (LxBxH) Gewicht: 4.2 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Setup und Adresszuweisung: Rotes 3-stelliges LED-Display für alle Einstellungen... -
Seite 27: Abmessungen
Galactic FX RGB-620 Abmessungen Bestellnummer: 51339... - Seite 28 ©2014 Showtec...
