SHOWTEC RGB LED V1 Handbuch
Verwandte Anleitungen für SHOWTEC RGB LED V1
Inhaltszusammenfassung für SHOWTEC RGB LED V1

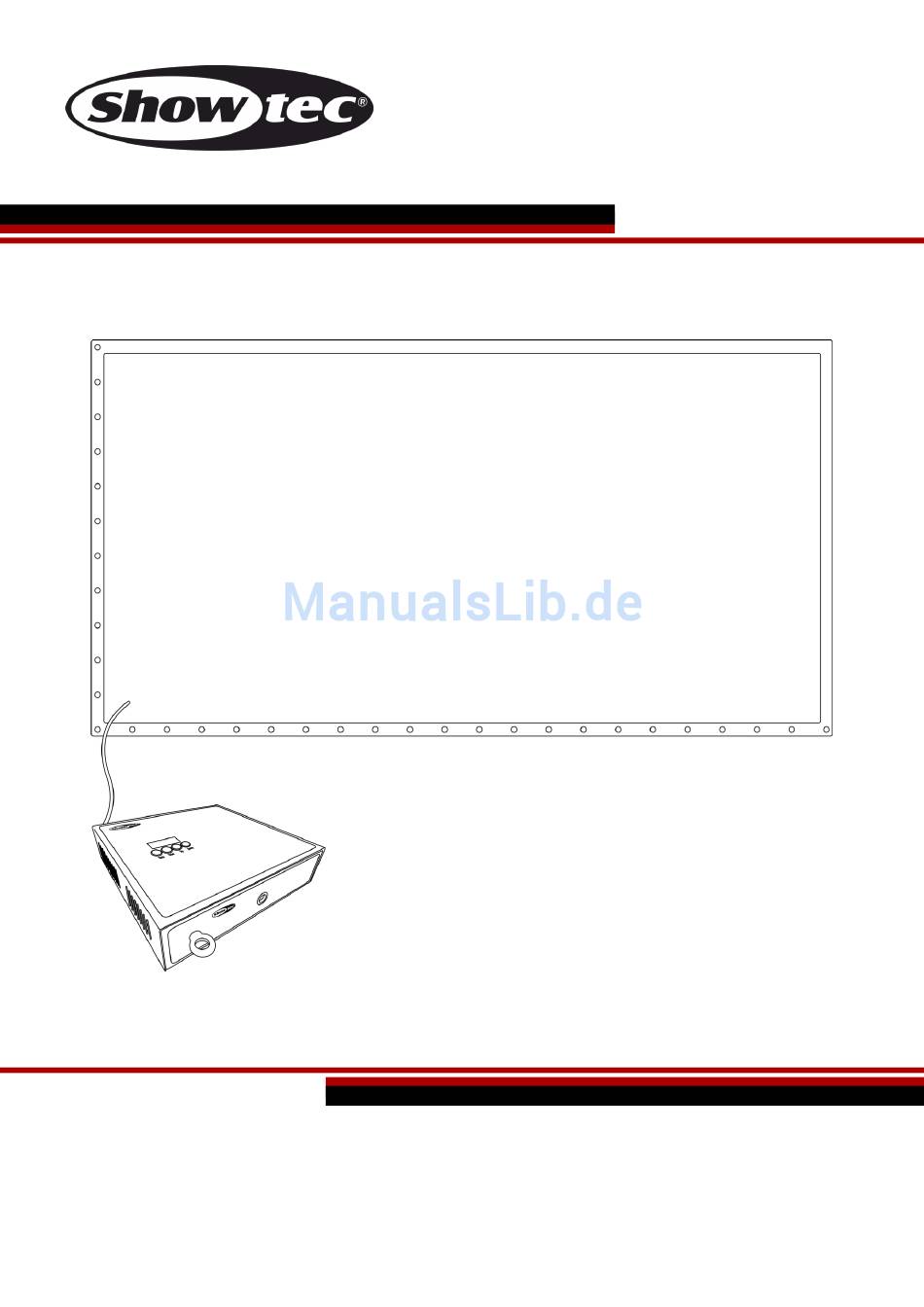

- Seite 1 HANDBUCH DEUTSCH Stardrape RGB LED Bestellnummer: 40463 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Stardrape RGB LED Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht ..................................9 Controller ..................................10 Installation ..................................10 Setup und Betrieb ................................10 Steuerungsmodi ................................11 Ein Stardrape (voreingestellte Programme und manueller Modus) ..............11 Ein Stardrape (Musiktaktung) ..........................11... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Stardrape RGB LED mit Controller IEC-Netzkabel (1,5 m) Schwarzes Tuch 3 x 6 m (LxB) ... - Seite 4 Stardrape RGB LED Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. - Seite 6 Stardrape RGB LED Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. • Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Stardrape Tuch Ein Stardrape – Wentex Mehrere Stardrapes –...
-
Seite 7: Netzanschlüsse
Stardrape RGB LED Mehrere Stardrapes – Vertikale Installation Das Stardrape kann an jeden Traversentyp mit Klettverschluss und/oder Kabelbinder/Gummibändern befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Stardrape RGB LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts
Stardrape RGB LED Beschreibung des Geräts Funktionen Das Stardrape RGB LED von Showtec ist ein Tuchsystem mit hoher Leistung und hervorragenden Effekten. Tuch Lichtquelle: 144 x 5050 RGB-LEDs Datenanschluss: Speakon Vorhang-Anschluss Tuchfarbe: Schwarz Material: Flammfester Molton Montage: Klettverschluss und Kabelbinder/Gummibänder... -
Seite 10: Übersicht

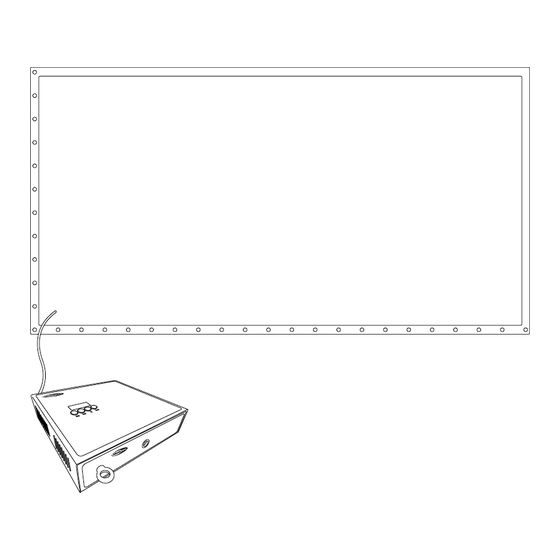

Stardrape RGB LED Übersicht Abb. 01 Bestellnummer: 40463... -
Seite 11: Controller
Stardrape RGB LED Controller Abb. 02 01) IEC-Netzeingang 100-240V + Sicherung F2AL/250V 02) Netzschalter (EIN/AUS) 03) DMX-Eingang, 3-polig 04) DMX-Ausgang, 3-polig 05) Speakon Vorhang-Eingang Schließen Sie kein Speakon IEC-zu-Schuko-Kabel an 06) Erde 07) LCD-Display + Menü-Tasten 08) Belüftungsschlitze 09) Sicherheitsring 10) Einstellschraube Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Stardrape RGB LED. -
Seite 12: Steuerungsmodi
Stardrape RGB LED Steuerungsmodi Es gibt 5 Modi: • Voreingestellte Programme • Manueller Modus (RGB) • Musiktaktung • Master/Slave • DMX-512 (8CH) Ein Stardrape (voreingestellte Programme und manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 13: Mehrere Stardrapes (Dmx-Steuerung)
Stardrape RGB LED Mehrere Stardrapes (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Stardrapes und andere Geräte mit einem 3-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. -
Seite 14: Verbinden Der Geräte
Stardrape RGB LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Stardrape RGB LED Das Stardrape kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Selbstständiger Modus Bedienfeld A) LCD-Display MODE-Taste C) ENTER-Taste D) UP-Taste DOWN-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Stardrape RGB LED Menü-Übersicht Hauptmenü-Optionen Voreingestellte Programme Musiktaktung Manueller Modus (RGB) Softwareversion DMX-512-Modus 1. Voreingestellte Programme In diesem Menü können Sie die voreingestellten Programme auswählen. 01) Drücken Sie UP/DOWN, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP und DOWN, um zwischen diesen 2 Optionen zu wechseln: Programmgeschwindigkeit Voreingestellte Programmauswahl... -
Seite 17: Musiktaktung
Stardrape RGB LED 07) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 08) Wählen Sie mit UP/DOWN das gewünschte voreingestellte Programm aus. Der Einstellbereich umfasst die Werte . Program Mix: alle voreingestellten Programme werden der Reihe nach angezeigt. 09) Drücken Sie ENTER, um die Änderungen zu speichern. -
Seite 18: Dmx-Kanäle
Stardrape RGB LED DMX-Kanäle 8 Kanäle Kanal 1 - Voreingestellte Programme/Lichtintensität Voreingestellte Programme 1-255 Schrittweise Dimmereinstellung, von dunkel bis maximale Helligkeit (0 -100%) Kanal 2 - Stroboskop 0-255 Stroboskop, Blitzgeschwindigkeit von langsam nach schnell Kanal 3 – Voreingestellte Programme A Dimmer muss geschlossen sein 0-15 Keine Funktion... -
Seite 19: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Das Stardrape RGB LED von Showtec ist annähernd wartungsfrei. Dennoch sollte der Controller regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 20: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob der Controller an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 20 für nähere Informationen zum Auswechseln der Sicherung. - Seite 21 Stardrape RGB LED Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte Der Controller ist nicht •...
-
Seite 22: Technische Daten
Stardrape RGB LED Technische Daten Modell: Showtec Stardrape RGB LED Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: DMX-Verbindung: 30 Stk. Sicherung: F2AL/250V Abmessungen Tuch: 3000 x 6000 mm (LxB) Gewicht Tuch: 7.5 kg Abmessungen Controller: 250 x 265 x 62 mm (LxBxH) -
Seite 23: Abmessungen
Stardrape RGB LED Abmessungen Bestellnummer: 40463... - Seite 24 ©2015 Showtec...
