SHOWTEC 40711 Bedienungsanleitung

SHOWTEC 40711 Bedienungsanleitung

Led gobo projektor 25w
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
LED Gobo Projector 25W
ORDERCODE 40711
Highlite International B.V.
Vestastraat 2
6468 EX Kerkrade
The Netherlands
Phone: +31 45-5667700
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC 40711

Inhaltszusammenfassung für SHOWTEC 40711

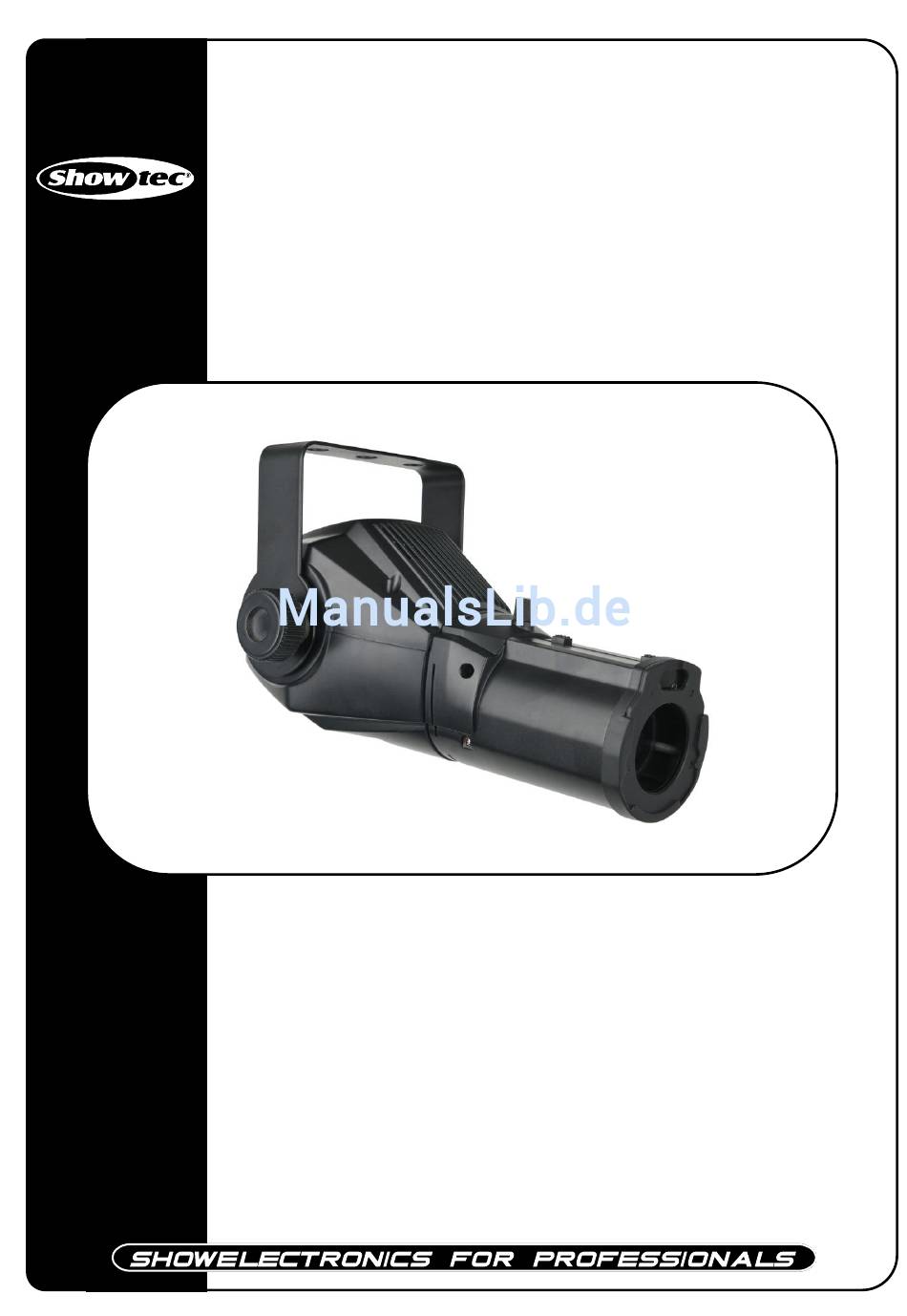

  • Seite 1 LED Gobo Projector 25W ORDERCODE 40711 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
  • Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der LED Gobo Projector 25W von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.

  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec LED Gobo Projector 25W Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Installation ................................... 7 Setup und Betrieb ................................7 Öffnen des Gobofachs ..............................

  • Seite 4: Warnung

    Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf.
  • Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.  Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...

  • Seite 6: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt t = 45°C und darf auf keinen Fall überschritten werden •...

  • Seite 7: Rückgabe

    Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN...

  • Seite 8: Beschreibung Des Geräts

    Beschreibung des Geräts Leistungsmerkmale  Lux@1m: 8,800+  LED-Anzahl: 1x 25W  Strahlungswinkel: 16°-24°  Elegantes und kompaktes Design  In schwarz oder weiß erhältlich  Manueller Zoom  Eingangsspannung: 100~250VAC 50/60Hz  Leistungsaufnahme: 32W  Sicherung: F2A/250V 5x20mm  IP-Schutzart: IP-20 ...

  • Seite 9: Installation

    Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.

  • Seite 10: Anbringen Der Einsätze Zum Justieren Des Lichtstrahls

    Anbringen der Einsätze zum Justieren des Lichtstrahls 1. Schieben Sie den Einsatz etwas Schräg in den entsprechenden Schlitz. 2. Schieben Sie den Einsatz nun vorsichtig nach rechts und gleichzeitig nach unten (siehe gelber Pfeil). Wartung Der LED Gobo Projector 25W ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden.

  • Seite 11: Fehlersuche

    1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe vorhergehendeSeite für nähere Informationen zum Auswechseln der Sicherung.

  • Seite 12: Technische Daten

    Abmessungen (L x B x H): 290 mm x 190 mm x 167 mm Außendurchmesser, Filterrahmen 46 mm Gewicht: 1,9 kg Mindestabstand: Mindestabstand zu brennbaren Oberflächen: 0,5m Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.nl...
