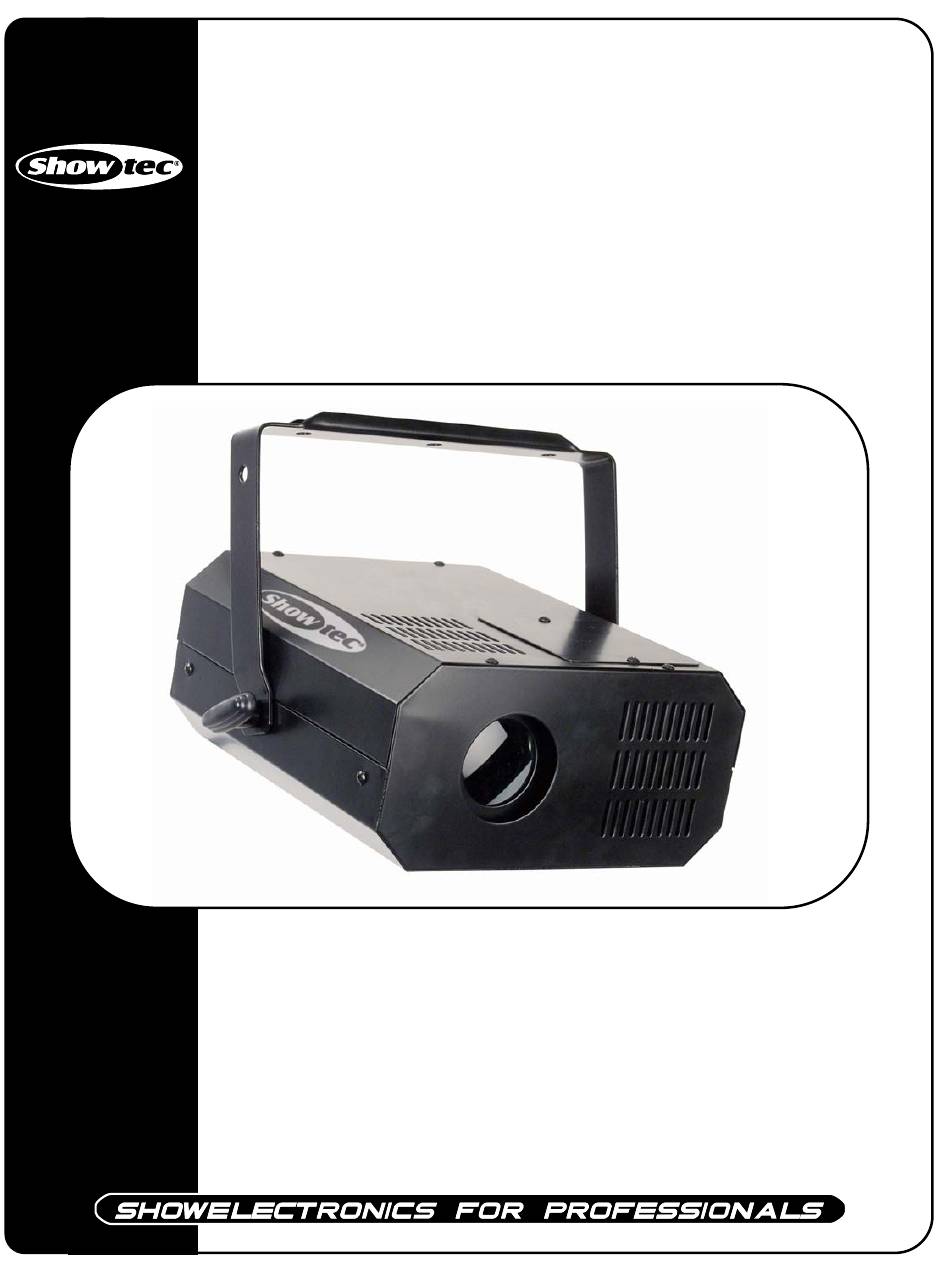

- Seite 1 Dataflower DMX ORDERCODE 30860...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
- Seite 3 Showtec Showtec Dataflower Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Montage…………………………………………………………………………………………………………. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Rückseite……………......…………………………………………………………..…..…..….. Installation................…...…………………………………….…… Lampeninstallation............………………………………………..………….. Lampenregulierung.…............………………………………………..………. Aufstellung und Bedienung............……..……………………………...….. Ein Dataflower.…...............………………………………………………... Mehrere Dataflower..............…………………………………………. DMX-Protokoll…...........……………………………………………………………. Steuereinheit….....……........……………………………………………………….. Steuer Modus........……………………………………………………………………… Adressierung......………………………………………………………………………. Stand – Alone Modus........………………………………………………………………… Functionen Steuereinheit........…………………………………………………………… Master/Slave Modus........………………………………………………………………….. Kanal Einstellungen…………………………………………………………………………………………….
-
Seite 4: Sicherheitshinweise
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Vor öffnen,das Gerätes vom Netz trennen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten... - Seite 5 (z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •...
- Seite 6 ANMERKUNGEN: Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,8 Meter nicht unterschreiten! Die maximale Umgebungstemperatur t darf nicht überschritten werden. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.
-
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der Showtec Dataflower ist ein Lichteffekt mit hohem Output und großartigen Effekten. • 1 Goborad mit 13 gobos plus offen • 21 Strahlen • DMX-gesteuert über Standard DMX-Controller • 2 DMX- Kanäle • Strobe-Effekt mit regulierbarer Geschwindigkeit (1-8 Blitze/Sek.) •... -
Seite 8: Rückseite
Rückseite Abb. 2 Mic In 4) Audio-Empfindlichkeit 5) Display 6) Menü / Wahltasten 7) DMX-Signalanschluß (OUT) 8) IEC Stromanschluß 9) Sicherung 3A / 250V 10) DMX-Signalanschluß (IN) Ventilation 12) Haken für Sicherheitskabel... -
Seite 9: Aufstellung Und Bedienung
Installation Lampeninstallation Für Showtec Dataflower braucht man eine ELC (ordercode 80809) Reflektorlampe, die von allen namhaften Herstellern produziert wird. Verwenden Sie nur eine geeignete Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. - Seite 10 Mehrere Dataflowers Befestigen Sie das Effektlicht an einem Träger. Lassen Sie für die Luftzirkulation mindestens 1 Meter Platz nach allen Seiten. Verwenden Sie ein 3-p XLR-Kabel, um die Dataflower und andere Geräte anzuschließen. Die Pole: Erde Signal - Signal + Verbinden Sie die Geräte wie auf Abb.
-
Seite 11: Dmx-Protokoll
DMX-Protokoll Der Dataflower kann mit einem Controller im Steuer-Modus (Control-Mode) oder ohne Controller im Stand- Alone-Modus gesteuert werden. Steuereinheit Wenn die Anzeige leuchtet, ist der Dataflower an. Abb. 5 A. LED D. [MODE] Taste B. Display E. Up Taste C. [ENTER] Taste F. -
Seite 12: Standalone-Modus
Fernsteuerungsfunktionen Rotierendes Goborad Dieses rotierende Goborad hat 13 farbige Metallgobos (und offen). Shutter/Dimmer/Strobe Gedimmt (0-100%) wird mit einer einfachen mechanischen Shutter-Einheit. Dieses Gerät kann auch für den Strobe-Effekt (1-8 Blitze pro Sekunde) gebraucht werden. Stand-alone-Modus Die Scanner der Datenverbindung sind nicht am Controller angeschlossen, können aber voreingestellte Programme ausführen, die für jeden Scanner unterschiedlich sein können. -
Seite 13: Adressierung
Adressierung Mit diesem Menü kann man die DMX-Adresse einstellen oder einen Scanner als Master/Slave adressieren. - DMX Adressierung 1) Drücken Sie auf , bis das Display .anzeigt. 2) Drücken Sie auf zur Bestätigung, das Display zeigt (mit der aktuell gespeicherten Adresse). Drücken Sie um die gewünschte Adresse zu wählen , drücken Sie... -
Seite 14: Kanaleinstellungen
Kanaleinstellungen Kanal Aktion 11 Gobos und open, Shaking Gobo, shutter Gobo Rotation - Reset Funktion Diese Option ermöglicht die Auflistung aller Effekte (Funktionen) des Dataflower und die Rückkehr in ihre Standardpositionen. Drücken Sie bis das Display oder anzeigt. Wenn das Display zeigt (mit der aktuell gespeicherten Adresse). - Seite 15 Channel Chart Kanal 1 – Shutter / Colored Gobos / Gobo Shake Closed 6-39 Strobe-Effekt von langsam nach schnell 40-45 Offen / Weiß 46-51 Gobo 1 52-57 Gobo 2 58-63 Gobo 3 64-69 Gobo 4 70-75 Gobo 5 76-81 Gobo 6 82-87 Gobo 7 88-93...
-
Seite 16: Wartung
2. Das Gehäuse darf keine Verformungen aufweisen, Befestigungen und Installations-Spots. 3. Mechanische Teile wie Achsen und andere dürfen keine Gebrauchsspuren aufweisen. 4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec Dataflower benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird... - Seite 17 Wechseln der Lampe 1. Trennen Sie die Hauptstromleitung und lassen Sie das Gerät 15 Minuten abkühlen. Lösen Sie die 2 Schrauben auf der Abdeckung. 2. Halten Sie mit der einen Hand die Lampenhalterung, nehmen Sie die Lampe mit der anderen aus der Halterung.
-
Seite 18: Produktbeschreibung
Geeignete Lampen-Modelle *: Osram ELC 24V 250W ordercode 80809O GE ELC 24V 250W ordercode 80809G Philips ELC 24V 250W ordercode 80809P Showtec: ELC 24V 250W ordercode 82401 Steuerung: Automatic und DMX remote ON / OFF Elektro-mechanische Effekte Gobos: 13 gobos plus offen Alle Linsen antireflex-beschichtet. - Seite 19 2004 Showtec.
