Betriebsarten
Manueller Betrieb
Im manuellen Betrieb wird die Lüftungsstufe mittels Stufen-Taste definiert, siehe Abschnitt „Anzeige und Bedienung" auf
Seite 4.
Automatischer Betrieb
Der AUTO-Betrieb wird vom Gerät freigeschaltet, falls ein Fühlersignal am Eingang AI detektiert wird.
Der automatische Betrieb muss mit der Stufen-Taste aktiviert werden, siehe Abschnitt „Anzeige und Bedienung" auf
Seite 4.
IP08 definiert eine Rückstellzeit, nach deren Ablauf das Gerät in den Automatikbetrieb zurückkehrt, falls es manuell
übersteuert wurde. Bei einer Rückstellzeiteinstellung von 0, wird das automatische Zurücksetzen verhindert.
Stufen-Betrieb (IP00=ON)
Während des AUTO-Betriebs werden die Lüftungsstufen über ein Steuersignal geregelt. Die Schaltgrenzen für jede Stufe
werden mit Parameter IP04 - IP06 eingestellt. Die mit IP07 definierte Hysterese verhindert ein schnelles Hin- und
Herschalten der Stufen im Automatikbetrieb.
Funktion: Eine Stufe wird aktiviert, sobald das Eingangssignal die definierte Schaltgrenze überschreitet (IP04-IP06). Sie
wird deaktiviert, wenn das Eingangssignal unter die Schaltgrenze abzüglich der Hysterese fällt. Bei einer Hysterese von
beispielsweise 10% und einer Aktivierungsgrenze von 40% aktiviert sich die Stufe mit einem 40%igen Eingangssignal und
schaltet mit einem 30%igen Eingangssignal auf die nächst niedrigerer Stufe herunter.
Die automatische Umschaltung für einzelne Stufen kann durch Einstellen einer Schaltgrenze von 0 deaktiviert werden,
sodass die entsprechende Ausgangsstufe übersprungen wird. Dies kann z.B. verwendet werden, um eine automatische
Aktivierung der höchsten Stufe (Boost) zu verhindern (bei IP06 = 0).
AO [%]
OP03 (Stufe 3)
OP02 (Stufe 2)
OP01 (Stufe 1)
OP00 (Stufe 0)
IP04

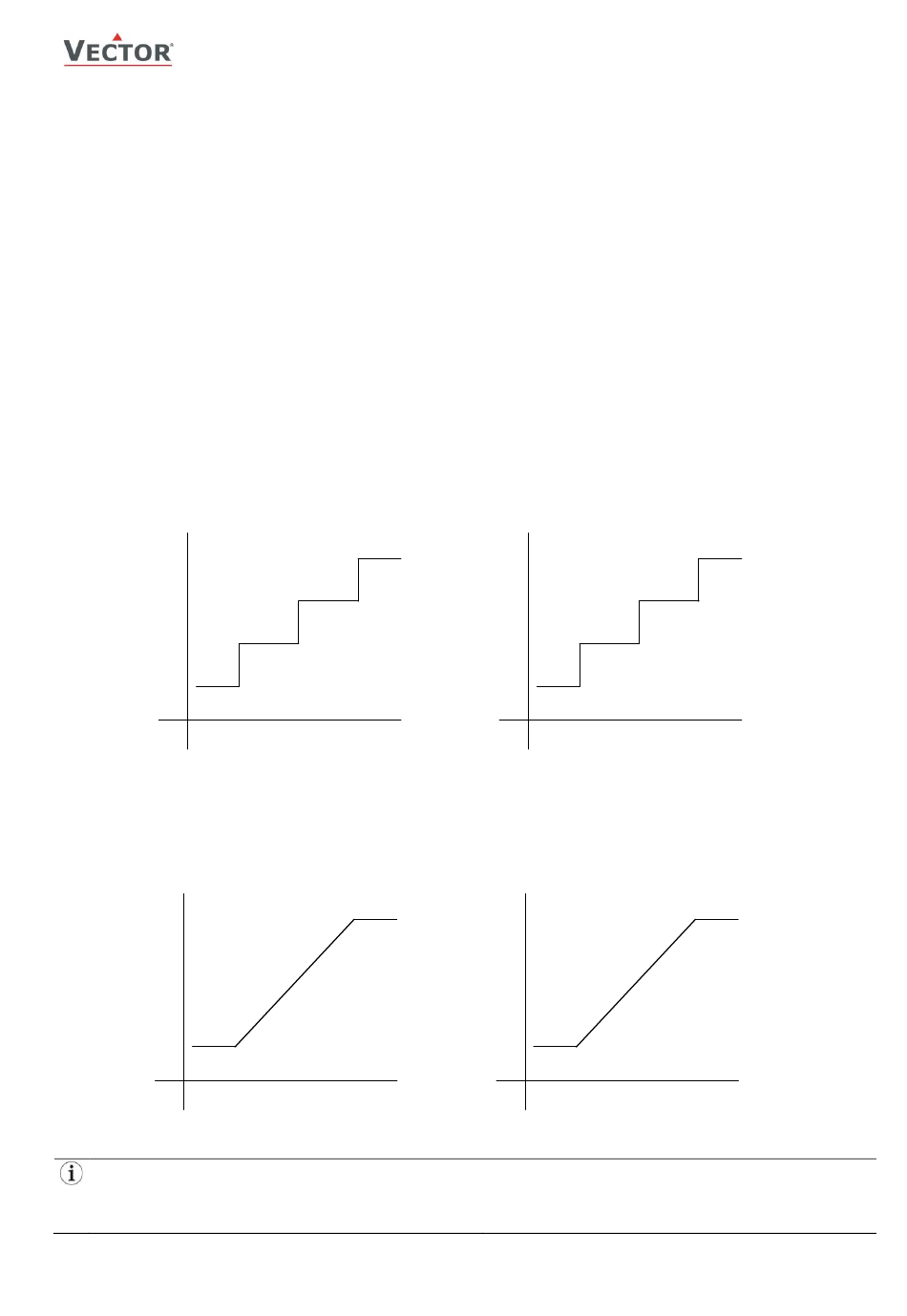

Abbildung 1: Funktion Stufen-Betrieb
Stufenlos-Betrieb (IP00=OFF)
Während des AUTO-Betriebs wird die Lüftung stufenlos über ein Steuersignal geregelt. Anstatt in Stufen wird die
Ausgangsspannung kontinuierlich angepasst. Das Sensor-Minimum und Sensor-Maximum des linearen Bereiches kann mit
IP04 und IP06 eingestellt werden. Die Ausgangsspannung verhält sich dann zwischen OP00 und OP03 linear.
AO [%]
OP03
OP00
IP04
Abbildung 3: Funktion Stufenlos-Betrieb
HINWEIS: Wird das MZ3 zusammen mit einem Vector Controls VOC oder CO2 Sensor verwendet, werden folgende
Einstellungen empfohlen:
- IP04
= 20% (20% AQI / 400 ppm)
- IP06
= 100% (100% AQI / 2000 ppm)
Doc: 70-01-0875A V2.5, 20230220
Änderungen vorbehalten
IP05
IP06
AI [%]
AI [%]
IP06
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
AO [%]
OP03
= 100
OP02
= 60
OP01
= 40
OP00
= 20
IP04
IP05
= 40
= 60
Abbildung 2: Beispiel Stufen-Betrieb
AO [%]
OP03
= 100
OP00
= 20
IP04
= 30
Abbildung 4: Beispiel Stufenlos-Betrieb
- OP00 = 0%
(0 V)
- OP03 = 100% (10 V)
MZ3-V11-STD
IP06
= 80 AI [%]
IP06
= 100 AI [%]
Seite 5-8
